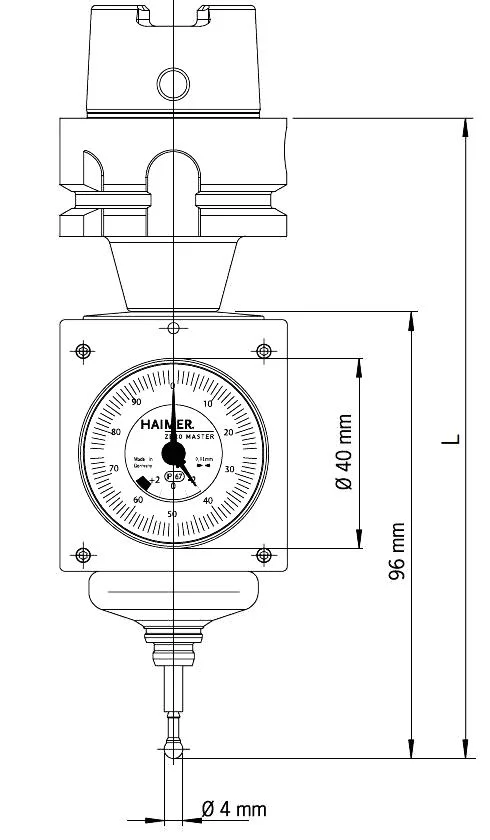

3d щуп Zero Master HAIMER с короткой оправкой HSK-A40, 80.963.A40

Представляем 3D-щуп с самым коротким вылетом в мире, разработанный для повышения точности и эффективности измерений. Благодаря специальной короткой оправке от Haimer, расстояние от торца шпинделя станка до кончика измерительного шарика минимизируется. Эта инновационная конструкция оправки значительно сокращает вылет, что делает данный 3D-щуп идеальным решением для привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Для выбора подходящей модели, пожалуйста, ознакомьтесь с таблицей заказа ниже, учитывая тип конуса шпинделя, используемого на вашем производстве.

Функциональные возможности

• Трехмерное измерение по линейным координатным осям (X, Y, Z) станка.
• Точное определение нулевых точек деталей, заготовок и зажимных приспособлений.
• Выявление расположения базовых кромок.
• Индикация нулевого положения обеих стрелок на основной шкале и шкале счетчика оборотов, что свидетельствует о точном совмещении оси шпинделя с кромкой заготовки.
• Применение в качестве измерительного приспособления для фрезерных и электроэрозионных станков (оснащен наконечником с керамической вставкой).
• Определение центров осей отверстий и валов (подробности в инструкции).

Преимущества

• Самый компактный 3D-щуп в мире, обеспечивающий доступ в труднодоступные зоны.
• Мгновенное получение координат оси в системе управления станка без необходимости дополнительных расчетов.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочная, надежная и долговечная конструкция для интенсивной эксплуатации в производственных условиях.
• Наконечник с керамической вставкой обеспечивает защиту 3D-щупа от повреждений при перебеге, ломаясь сам и сохраняя целостность основного устройства.
• Смена наконечников осуществляется вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67 гарантирует устойчивость к пыли и влаге.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой HSK-A40 Арт. 80.963.A40
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
