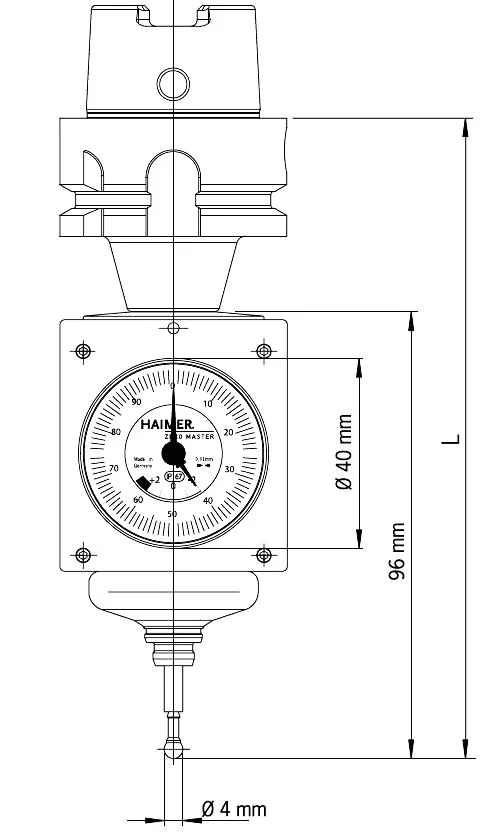

3d щуп Zero Master HAIMER с короткой оправкой HSK-A50, 80.963.A50

Представляем самый компактный 3D-щуп в мире с минимальным вылетом. Благодаря специально разработанной короткой оправке Haimer, расстояние от торца шпинделя станка до кончика измерительного шарика значительно сокращено. Это решение идеально подходит для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Для выбора оптимальной конфигурации щупа, пожалуйста, ознакомьтесь с таблицей заказа ниже, соответствующей типу конуса шпинделя вашего станка.

Функциональные возможности

• Трехкоординатное измерение по осям X, Y, Z станка.
• Определение нулевых точек деталей, заготовок и зажимных приспособлений.
• Точное нахождение расположения базовых кромок.
• Индикация нулевого положения обеих стрелок на основной и счетной шкалах, подтверждающая точное совмещение оси шпинделя с кромкой заготовки.
• Применение в качестве измерительного приспособления для фрезерных и электроэрозионных станков (с наконечником с керамической вставкой).
• Определение центров осей отверстий и валов (подробности в инструкции).

Преимущества

• Самый компактный 3D-щуп в мире.
• Мгновенное получение координат оси в системе ЧПУ станка без необходимости дополнительных расчетов.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочная, надежная и долговечная конструкция для интенсивной эксплуатации в производственных условиях.
• Наконечник с керамической вставкой обеспечивает защиту 3D-щупа от повреждений при перебеге, ломаясь сам и сохраняя целостность основного устройства.
• Быстрая и легкая смена наконечников вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой HSK-A50, Арт. 80.963.A50
• Наконечник для 3D-щупов короткий, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке
