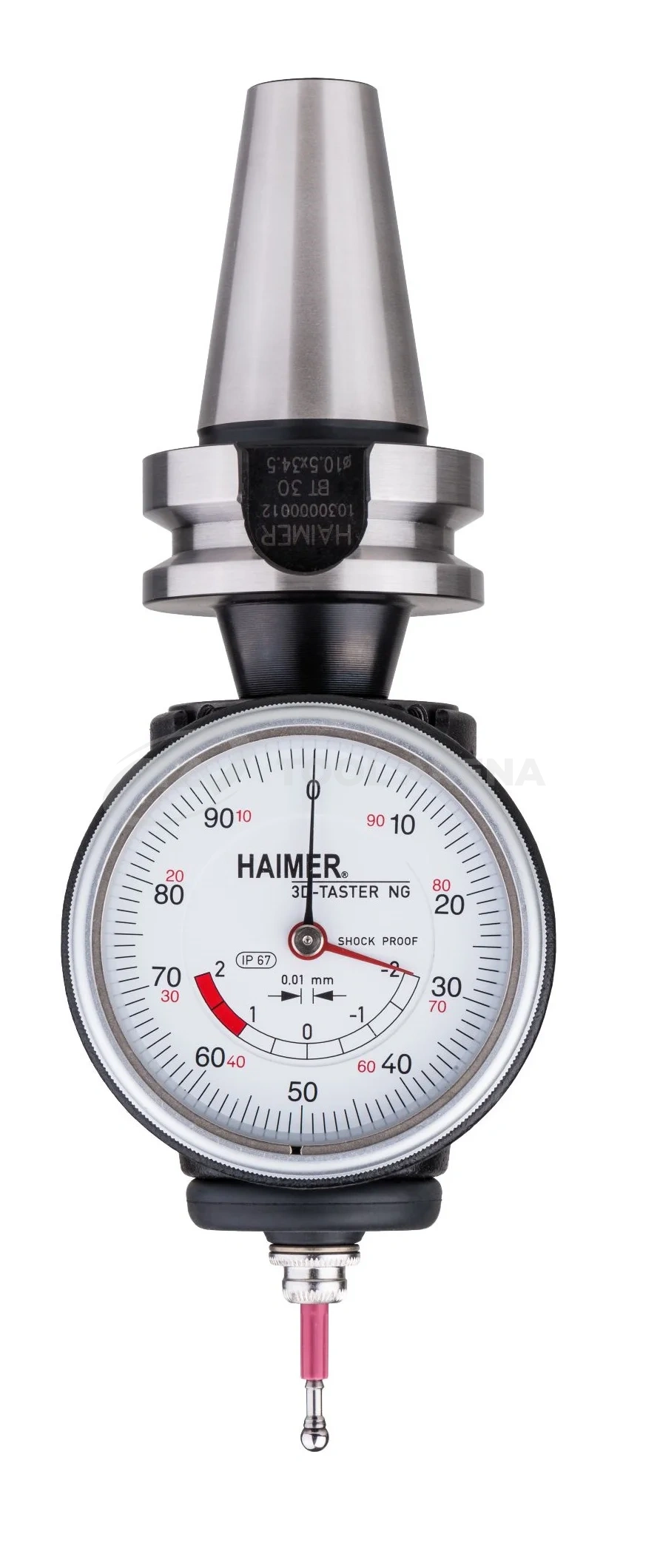

3d щуп NG HAIMER с короткой оправкой HSK-A32, 80.363.A32NG

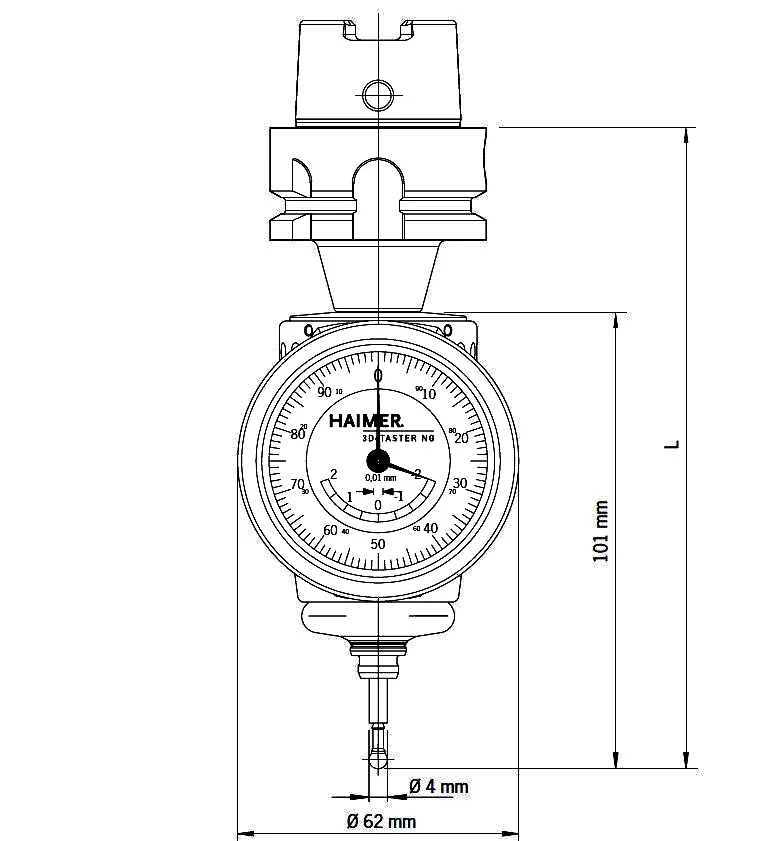

Компания Haimer представляет новое поколение 3D-щупов, разработанных для объединения преимуществ моделей Universal и Zero Master. Особенностью является специально спроектированная инструментальная оправка, которая минимизирует вылет — расстояние от торца шпинделя станка до измерительного шарика наконечника. Это решение идеально подходит для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Функциональные возможности

• Измерение по всем трем линейным координатным осям (X, Y, Z) станка.
• Точное определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Обнаружение расположения базовых кромок.
• Индикация нулевого положения обеих стрелок на шкале свидетельствует о точном совмещении оси шпинделя с кромкой заготовки.
• Комплексное измерение линейных размеров (длина, ширина, высота) детали по осям X, Y, Z с использованием одного устройства.
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащенное наконечником с керамической вставкой.

Преимущества

• Мгновенное получение координат оси в системе управления станка, исключающее необходимость дополнительных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специального технического обслуживания.
• Прочный, надежный и долговечный кромкоискатель, предназначенный для интенсивной эксплуатации в производственных условиях.
• Наконечник с керамической вставкой обеспечивает защиту от перебега: при превышении допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Простая и быстрая смена наконечников вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп NG с короткой оправкой HSK-A32, Арт. 80.363.A32NG
• Наконечник для 3D-щупов, короткий, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке
