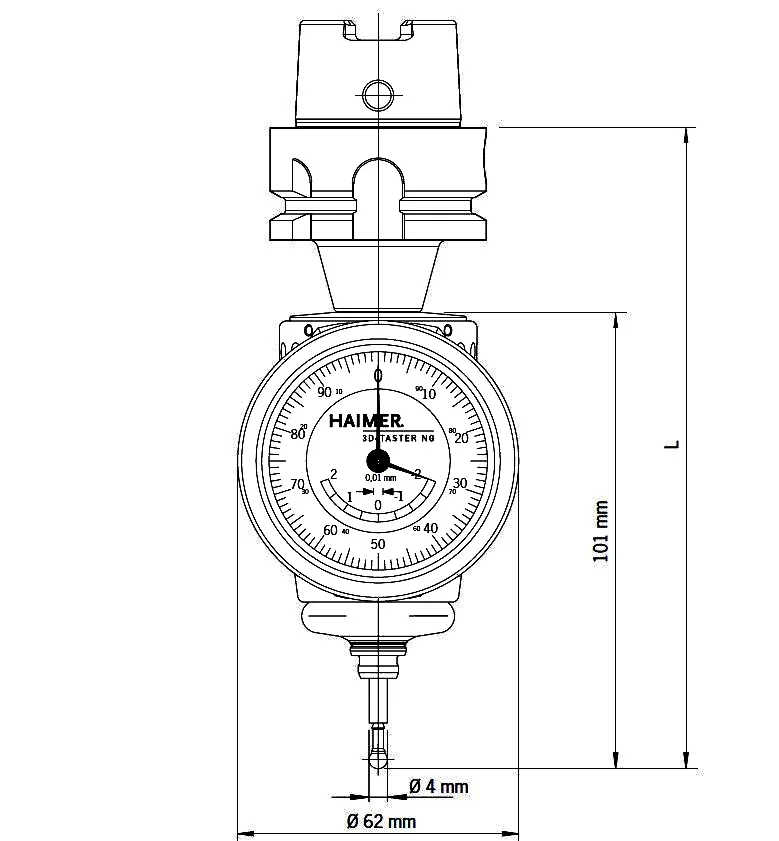

3d щуп NG HAIMER с короткой оправкой HSK-A40, 80.363.A40NG

Компания Haimer представляет новое поколение 3D-щупов, разработанных для интеграции передовых характеристик моделей Universal и Zero Master. Особая конструкция инструментальной оправки минимизирует вылет, сокращая расстояние от торца шпинделя станка до измерительного шарика наконечника. Данное решение идеально подходит для точной привязки осей рабочих органов на фрезерных и электроэрозионных станках, особенно в условиях ограниченного рабочего пространства.

• Обеспечивает измерения по всем трём линейным координатным осям (X, Y, Z) станка.
• Позволяет точно определять нулевые точки для деталей, заготовок и зажимных приспособлений.
• Эффективно находит расположение базовых кромок.
• Нулевое положение обеих стрелок на циферблате указывает на точное совмещение оси шпинделя с кромкой обрабатываемой заготовки.
• Позволяет измерять линейные размеры (длина, ширина, высота) детали и определять положение осей X, Y, Z станка с помощью одного устройства.
• Предназначен для использования на фрезерных и электроэрозионных станках, оснащен наконечником с керамической вставкой.

Преимущества

• Оператор получает точные координаты оси непосредственно в системе управления станка, исключая необходимость ручных вычислений.
• Высокая точность измерений до 0,01 мм обеспечивает надёжность для первичного контроля обработанных деталей.
• Увеличенный циферблат повышает удобство считывания показаний для оператора.
• Не требует специализированного технического обслуживания.
• Представляет собой прочный, надёжный и долговечный кромкоискатель, оптимизированный для производственных условий.
• Керамический наконечник обеспечивает защиту от повреждений при перебеге: в случае превышения допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Смена наконечников осуществляется вручную, без использования специальных инструментов.
• Совместим с инструментальными магазинами станков для автоматической смены.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп NG с короткой оправкой HSK-A40 Арт. 80.363.A40NG
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на русском языке
