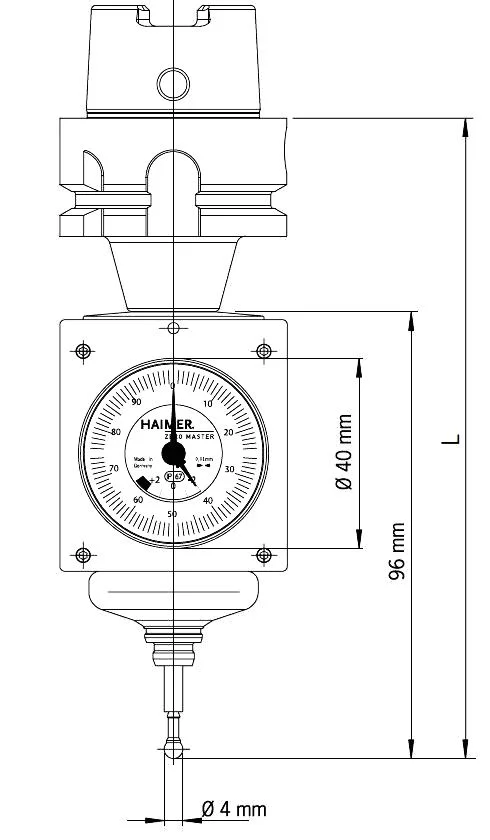

3d щуп Zero Master HAIMER с короткой оправкой HSK-A63, 80.963.A63

Представляем 3D-щуп с самым коротким вылетом в мире, разработанный для максимальной точности и эффективности. Благодаря специальной короткой оправке от Haimer, расстояние от торца шпинделя станка до измерительного наконечника значительно сокращено. Это решение идеально подходит для привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Для выбора подходящей модели, пожалуйста, ознакомьтесь с таблицей заказа ниже, учитывая тип конуса шпинделя, используемого на вашем производстве.

• 3D-щуп обеспечивает измерения по трем линейным координатным осям (X, Y, Z) станка.
• Позволяет точно определять нулевые точки деталей, заготовок и зажимных приспособлений.
• Эффективно находит расположение базовых кромок.
• Нулевое положение обеих стрелок на основной шкале и шкале счетчика оборотов указывает на точное совпадение оси шпинделя с кромкой заготовки.
• Является незаменимым измерительным приспособлением для фрезерных и электроэрозионных станков (оснащен наконечником с керамической вставкой).
• Обеспечивает точное нахождение центров осей отверстий и валов (подробности см. в инструкции).

Преимущества

• Самый компактный 3D-щуп в мире, обеспечивающий минимальный вылет.
• Оператор получает координаты оси непосредственно в стойке станка, исключая необходимость дополнительных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для удобства считывания показаний оператором.
• Не требует специального технического обслуживания.
• Прочный, надежный и долговечный кромкоискатель, разработанный для интенсивной эксплуатации в производстве.
• Наконечник с керамической вставкой обеспечивает защиту от перебега: при превышении допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Смена наконечников осуществляется без использования специального инструмента, легко вручную.
• Возможность хранения в инструментальном магазине станка.
• Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой HSK-A63 Арт. 80.963.A63
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
