3d щуп Zero Master HAIMER с короткой оправкой BT30 80.965.30

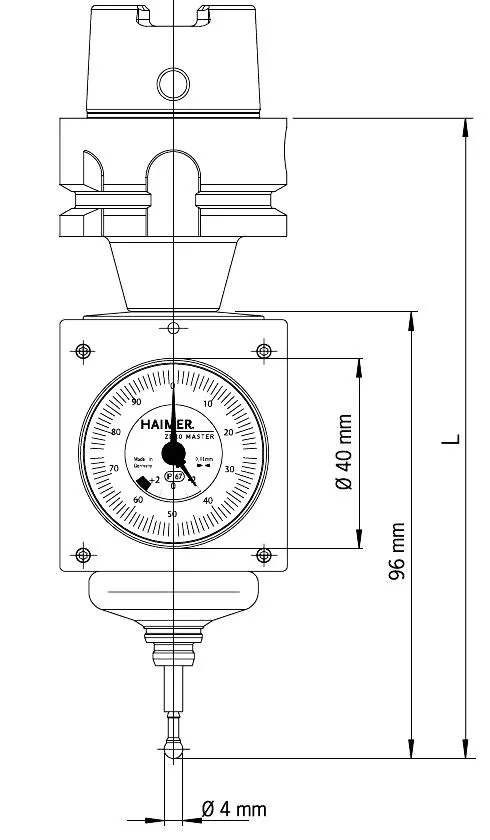

Представляем 3D-щуп с самым коротким вылетом в мире, достигаемым благодаря инновационной короткой оправке от Haimer. Специально разработанная инструментальная оправка минимизирует расстояние от торца шпинделя станка до кончика измерительного шарика, обеспечивая исключительную компактность. Это решение идеально подходит для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Для выбора подходящей модели, пожалуйста, обратитесь к таблице заказа ниже, учитывая тип конуса шпинделя, используемого на вашем производстве.

Функциональные возможности

• Осуществляет измерения по трем линейным координатным осям (X, Y, Z), определяя длину, ширину и высоту.
• Точное определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Идентификация расположения базовых кромок.
• Нулевое положение обеих стрелок на основной и счетной шкалах указывает на точное совмещение оси шпинделя с кромкой заготовки.
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащенное наконечником с керамической вставкой.
• Определение центров осей отверстий и валов (подробности в инструкции).

Преимущества

• Самый компактный 3D-щуп в мире.
• Мгновенное получение координат оси в системе управления станка, исключающее необходимость ручных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочная, надежная и долговечная конструкция, разработанная для интенсивного производственного использования.
• Наконечник с керамической вставкой обеспечивает защиту от повреждений при перебеге: в случае превышения допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Быстрая и легкая смена наконечников вручную, без использования специального инструмента.
• Совместимость с инструментальными магазинами станков для автоматизированной смены.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой BT30 Арт. 80.965.30
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
