3d щуп Zero Master HAIMER с короткой оправкой SK30, 80.964.30

Представляем 3D-щуп Zero Master от Haimer — инновационное решение, обеспечивающее минимальный вылет среди аналогичных устройств. Благодаря специально разработанной короткой оправке Haimer, расстояние от торца шпинделя станка до измерительного наконечника значительно сокращается. Это делает его идеальным инструментом для высокоточной привязки осей рабочих органов на фрезерных и электроэрозионных станках, особенно в условиях ограниченного рабочего пространства.

Подберите оптимальную модель в таблице ниже, исходя из типа конуса шпинделя, используемого на вашем производстве.

Функциональные возможности

• Высокоточное измерение по трем линейным координатным осям (X, Y, Z) станка.
• Оперативное определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Точное позиционирование относительно базовых кромок.
• Интуитивная индикация: нулевое положение обеих стрелок на основной и счетной шкалах подтверждает точное совпадение оси шпинделя с кромкой заготовки.
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащенное наконечником с керамической вставкой.
• Эффективное определение центров осей отверстий и валов (подробности в инструкции).

Преимущества

• Компактность: Самый маленький 3D-щуп в мире, оптимизированный для работы в ограниченном пространстве.
• Мгновенное получение данных: Оператор получает координаты оси непосредственно в системе управления станка, исключая необходимость ручных вычислений.
• Высокая точность: Точность измерения до 0,01 мм обеспечивает надежность для первичного контроля обработанных деталей.
• Улучшенная эргономика: Увеличенный циферблат повышает удобство считывания показаний.
• Минимальное обслуживание: Устройство не требует специального технического обслуживания, что снижает эксплуатационные расходы.
• Долговечность: Прочная и надежная конструкция гарантирует длительный срок службы в производственных условиях.
• Защита от повреждений: Наконечник с керамической вставкой служит предохранителем: при превышении допустимого хода ломается только наконечник, сохраняя целостность основного блока 3D-щупа.
• Простая замена наконечников: Смена наконечников осуществляется вручную, без использования специальных инструментов.
• Интеграция в производственный процесс: Возможность хранения в инструментальном магазине станка.
• Гарантия качества: Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку на этапе сборки.
• Защита от внешних воздействий: Соответствие стандарту IP 67 обеспечивает надежную работу в сложных условиях.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой SK30, Арт. 80.964.30
• Короткий наконечник для 3D-щупов, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке

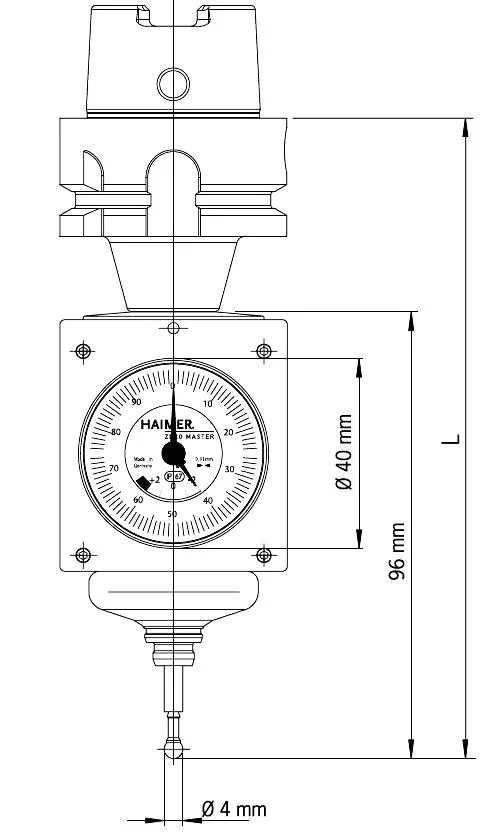

Доступные конфигурации 3D-щупа Zero Master с различными типами оправок
