Балансировочная машина HAIMER Tool Dynamic TD Comfort
Новинка
Артикул:
TD100-H01-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
HAIMER Tool Dynamic »TD Comfort« - напольная балансировочная машина для коррекции дисбаланса инструментальных оправок в одной и двух плоскостях. Компьютер, монитор, клавиатура и мышь установлены на станине: ввод параметров, цикл измерения и печать этикетки выполняются на одном посту у машины, без отдельного управляющего терминала. Программное обеспечение TDC 4.0 рассчитывает коррекцию, в том числе фрезерованием. Машина рассчитана на инструмент массой до 30 кг, длиной до 400 мм и диаметром до 380 мм; точность измерения - менее 0,5 г·мм. Масса - 452 кг; габариты - 1100 × 820 × 1500 мм.
Основные показатели
Компьютер и монитор на станине Компьютер, монитор, клавиатура и мышь входят в поставку и размещены на самой машине. Отдельной управляющей стойки нет: компьютер и монитор установлены на станине.
Программное обеспечение TDC 4.0 Графический интерфейс ведёт оператора по измерению, расчёту коррекции и печати этикетки. На экране отображается угловое положение шпинделя; шпиндель автоматически поворачивается в выбранный угол.
Балансировка в одной и двух плоскостях Статическая балансировка в одной плоскости и динамическая - в двух входят в стандарт. Коррекцию выполняют фрезерованием, радиальным сверлением, балансировочными винтами или кольцами; положение дисбаланса указывает лазер.
Коррекция фрезерованием Расчёт съёма материала фрезерованием входит в стандартную комплектацию. Это типовой способ коррекции на оправках без резьбовых отверстий.
Индексное измерение Погрешности компенсируют двумя прогонами с разворотом оправки на 180 градусов. Разворот выполняет оператор после открытия защитного кожуха.
Параметры инструмента Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. По запросу - длина до 700 мм и диаметр до 425 мм с соответствующим защитным кожухом. На фотографиях каталога часто показан удлинённый кожух типа 3 - это опция, не базовая поставка.
Точность и привод Точность измерения - менее 0,5 г·мм. Частота вращения шпинделя - от 300 до 1100 об/мин. Мощность привода - 0,4 кВт, питание - 230 В, 50–60 Гц, сжатый воздух - 6 бар.
Масса и габариты Масса машины - 452 кг. Габариты - 1100 × 820 × 1500 мм. Станина из полимербетона повышает стабильность измерения. Ящики для адаптеров входят в поставку.
Назначение Подготовка сбалансированных оправок для высокоскоростной обработки: измерение дисбаланса, расчёт и выполнение коррекции, печать этикетки на одном посту у станины.

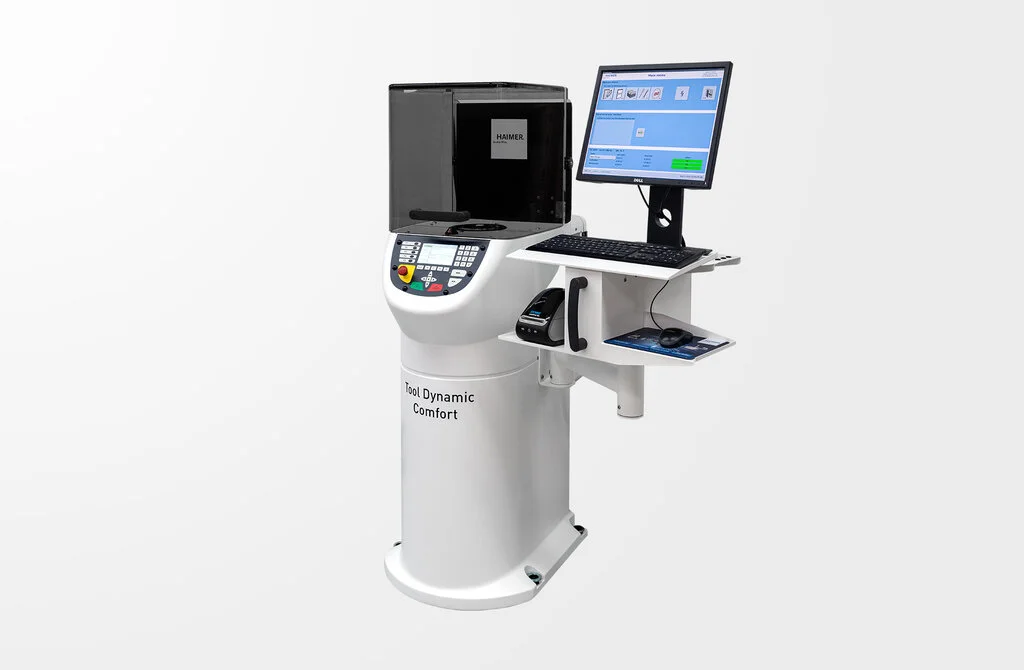

Компьютер и монитор на станине
В конфигурации Comfort компьютер, монитор, клавиатура и мышь установлены на станине рядом с защитным кожухом. Оператор вводит параметры, контролирует цикл и печатает этикетку у самой машины. Отдельного терминала на стойке нет.
Масса - 452 кг. Коррекция фрезерованием, автоматический поворот шпинделя и ящики для адаптеров входят в стандарт.
Управление у станины
Монитор, клавиатура и мышь на станине: ввод данных, цикл и этикетка - на одном посту, без отдельной стойки.
Инструмент до 30 кг
Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. Точность - менее 0,5 г·мм. По запросу - длина до 700 мм и диаметр до 425 мм.
Коррекция фрезерованием
Расчёт съёма фрезерованием входит в поставку. Доступны также радиальное сверление, винты в заданных позициях и балансировочные кольца.
Рабочее место Comfort
Компьютер и монитор на станине, коррекция фрезерованиемПрограммное обеспечение TDC 4.0, компьютер, монитор, клавиатура и мышь на станине. Измерение, расчёт коррекции фрезерованием и печать этикетки - на одном посту у машины.
Стандартная комплектация
Состав стандартной комплектации. Удлинённые кожухи, консоль, протокол измерения и программные модули из раздела «Опции» в стандарт не входят.
Станина из полимербетона, 452 кг
Компьютер и монитор на станине
Клавиатура и мышь
Программное обеспечение TDC 4.0
Балансировка в одной плоскости
Балансировка в двух плоскостях
Лазерная индикация положения дисбаланса
Индикация угла шпинделя на экране
Поворот шпинделя в заданный угол
Индексное измерение (два прогона, 180°)
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Коррекция винтами в заданных позициях
Коррекция фрезерованием
Печать результата на этикетке
Измерение повторяющихся оправок одним прогоном
Ящики для адаптеров
Смена адаптера без повторной калибровки
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Набор подбирают под парк оправок, регламент участка и способ документирования результата.
Кожух 700 мм / Ø 400 мм
Кожух 700 мм / Ø 425 мм
Консоль под оснастку
Протокол измерения
Осевое сверление
Принтер этикеток Dymo 550
Экспорт результатов
Индексное измерение без разворота 180°
Учёт удельной массы ротора
Администрирование пользователей
Запрещённые зоны коррекции
Альтернативные позиции коррекции
Укороченный измерительный прогон
Полка под принтер
Полка под весы
Держатель внешнего компьютера
Передача массы с весов
Технические характеристики
| Параметр | »Tool Dynamic TD Comfort« |
|---|---|
| Плоскости балансировки | одна и две плоскости в стандартной комплектации |
| Управление | компьютер, монитор, клавиатура и мышь на станине, программное обеспечение TDC 4.0 |
| Точность измерения | менее 0,5 г·мм |
| Частота вращения шпинделя | 300–1100 об/мин |
| Максимальная длина инструмента | 400 мм; по запросу - 700 мм |
| Максимальный диаметр инструмента | 380 мм; по запросу - 425 мм |
| Максимальная масса инструмента | 30 кг |
| Мощность привода | 0,4 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 6 бар |
| Ширина × глубина × высота | 1100 × 820 × 1500 мм |
| Масса | 452 кг |
Компьютер и монитор установлены на станине. Удлинённый защитный кожух и подробный протокол измерения заказывают отдельно.
Часто задаваемые вопросы
Где установлены компьютер и монитор?
На станине рядом с защитным кожухом, вместе с клавиатурой и мышью. Отдельной управляющей стойки нет.
Входит ли коррекция фрезерованием в стандарт?
Да. Расчёт съёма фрезерованием входит в поставку TD Comfort вместе с печатью этикетки, автоматическим поворотом шпинделя и ящиками для адаптеров.
Передаётся ли результат в стойку ЧПУ по сети?
Нет. Результат печатается на этикетке. Передача в стойку ЧПУ по локальной сети в эту комплектацию не входит.
Входит ли удлинённый кожух в поставку?
Нет. Штатная длина инструмента - 400 мм. На фотографиях каталога часто показан кожух типа 3 под 700 мм. Опциональный кожух даёт длину до 700 мм при диаметре до 400 или 425 мм.
Измеряет ли эта машина длину инструмента?
Нет. Машина балансирует оправку, рассчитывает коррекцию и печатает этикетку. Длину вылета и геометрию кромки измеряют на пресеттере или на машинах серии TD Preset.
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; давление сжатого воздуха - 6 бар.
