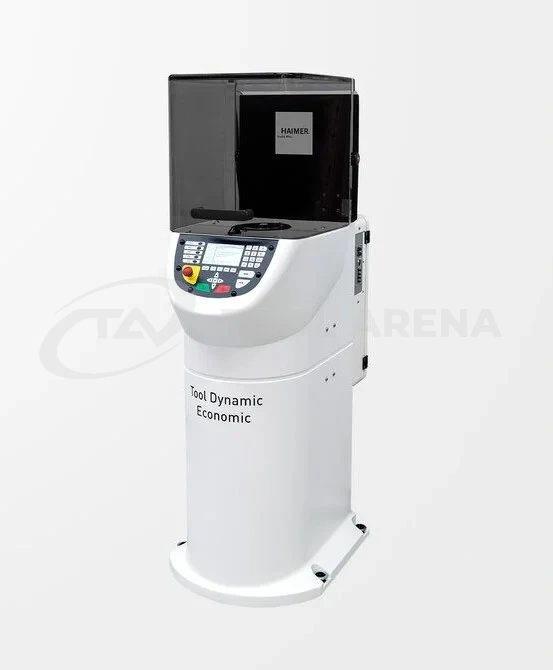

Балансировочная машина HAIMER Tool Dynamic TD Economic
Новинка
Артикул:
TD101-H01-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
HAIMER Tool Dynamic »TD Economic« - напольная балансировочная машина для коррекции дисбаланса инструментальных оправок в одной плоскости. Управление - со встроенной клавиатуры и дисплея на корпусе: отдельного компьютера и монитора в этой комплектации нет. Машина рассчитана на короткие оправки массой до 30 кг, длиной до 400 мм и диаметром до 380 мм; точность измерения - менее 0,5 г·мм. Масса - 450 кг; габариты - 500 × 820 × 1500 мм.
Основные показатели
Станина из полимербетона Тяжёлая напольная база снижает влияние вибрации на результат. Заявленная точность измерения - менее 0,5 г·мм. Масса машины - 450 кг.
Балансировка в одной плоскости В стандарт входит статическая балансировка коротких оправок. Динамическая балансировка в двух плоскостях - опция, если в парке появятся длинные сборные инструменты.
Встроенное управление Клавиатура и дисплей встроены в корпус. Компьютера, монитора на станине и отдельного терминала в поставке нет.
Лазер и угол шпинделя Лазер указывает положение дисбаланса и точку коррекции. На дисплее отображается угловое положение шпинделя. Автоматический поворот шпинделя в выбранный угол - опция
Индексное измерение Погрешности компенсируют двумя прогонами с разворотом оправки на 180 градусов. Разворот выполняет оператор после открытия защитного кожуха.
Коррекция в стандарте Радиальное сверление и балансировочные кольца. Коррекция винтами, фрезерованием и осевым сверлением заказывают отдельно.
Параметры инструмента Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. По запросу - длина до 700 мм с удлинённым защитным кожухом. Расширение диаметра до 425 мм в таблице HAIMER не указано.
Точность и привод Точность измерения - менее 0,5 г·мм. Частота вращения шпинделя - от 300 до 1100 об/мин. Мощность привода - 0,4 кВт, питание - 230 В, 50–60 Гц, сжатый воздух - 6 бар.
Назначение Вход в модульную линейку Tool Dynamic: ежедневная балансировка коротких оправок на напольной станине без компьютера и без ящиков в базовой поставке.
Одна плоскость на напольной станине
TD Economic измеряет и компенсирует статический дисбаланс в одной плоскости. Для коротких оправок моментная составляющая невелика, поэтому одной плоскости достаточно. Управление - со встроенной клавиатуры и дисплея: компьютера, монитора и ящиков в базовой поставке нет.
Вторую плоскость, автоматический поворот шпинделя, ящики и коррекцию фрезерованием заказывают опциями, если парк вырастет в длину или изменится способ коррекции. Узкая станина 500 мм занимает меньше места, .
Тяжёлая база
Станина из полимербетона, 450 кг. Точность измерения - менее 0,5 г·мм при инструменте до 30 кг.
Короткий инструмент
Длина до 400 мм, диаметр до 380 мм. По запросу - длина до 700 мм с удлинённым кожухом.
Встроенное управление
Клавиатура и дисплей в корпусе. Ширина станины - 500 мм. Ящики и компьютер - опции.
Стандартная комплектация
Состав стандартной комплектации. Вторая плоскость, автоматический поворот шпинделя, ящики, коррекция фрезерованием и винтами в стандарт не входят.
Станина из полимербетона, 450 кг
Встроенная клавиатура и дисплей
Балансировка в одной плоскости
Лазерная индикация положения дисбаланса
Индикация угла шпинделя на дисплее
Индексное измерение (два прогона, 180°)
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Измерение повторяющихся оправок одним прогоном

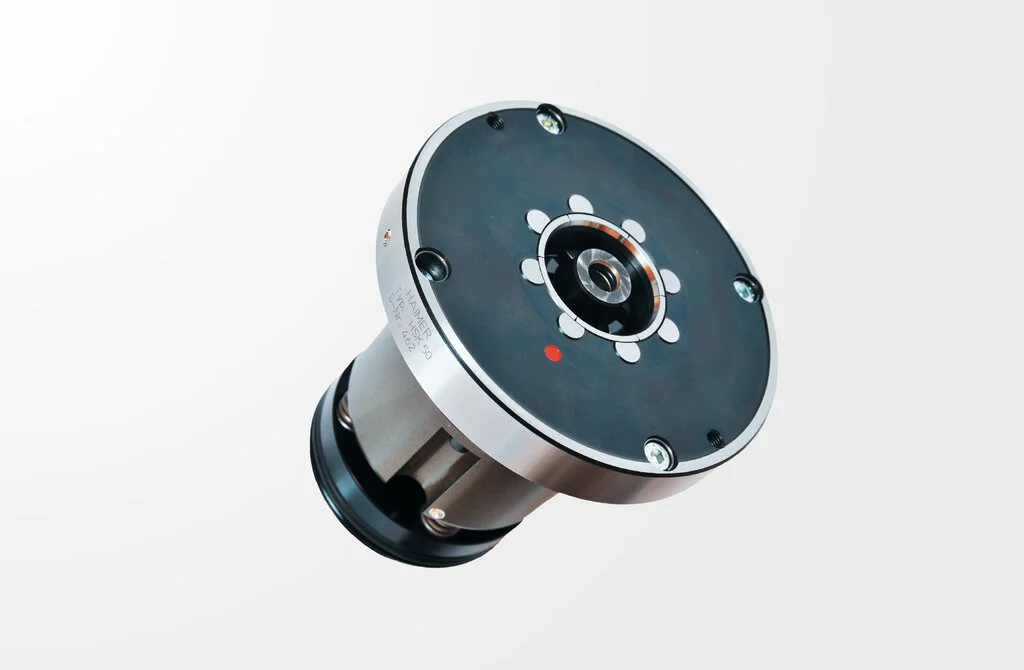

Смена адаптера без повторной калибровки
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Набор подбирают под длину оправок, способ коррекции и удобство рабочего места.
Балансировка в двух плоскостях
Коррекция винтами в заданных позициях
Поворот шпинделя в заданный угол
Ящики для адаптеров
Коррекция фрезерованием
Программное обеспечение TDC
Полка под экран и клавиатуру
Полка под принтер
Держатель внешнего компьютера
Полка под весы
Консоль под оснастку
Клавиатура и мышь
Сенсорный пакет 19 дюймов
Учёт удельной массы ротора
Осевое сверление
Индексное измерение без разворота 180°
Протокол измерения
Кожух 700 мм / Ø 400 мм
Кожух 700 мм / Ø 425 мм
Экспорт результатов
Технические характеристики
| Параметр | »Tool Dynamic TD Economic« |
|---|---|
| Плоскости балансировки | одна плоскость в стандарте; две плоскости - опция |
| Управление | встроенная клавиатура и дисплей на корпусе |
| Точность измерения | менее 0,5 г·мм |
| Частота вращения шпинделя | 300–1100 об/мин |
| Максимальная длина инструмента | 400 мм; по запросу - 700 мм |
| Максимальный диаметр инструмента | 380 мм |
| Максимальная масса инструмента | 30 кг |
| Мощность привода | 0,4 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 6 бар |
| Ширина × глубина × высота | 500 × 820 × 1500 мм |
| Масса | 450 кг |
Напольная машина на одну плоскость. Компьютера, ящиков и автоматического поворота шпинделя в базовой поставке нет.
Часто задаваемые вопросы
Это настольная машина?
Нет. Напольная станина из полимербетона, масса 450 кг, точность менее 0,5 г·мм, инструмент до 30 кг и 400 мм. Управление - со встроенной клавиатуры и дисплея.
Входят ли вторая плоскость, ящики и автоматический поворот шпинделя?
Нет. Модуль двух плоскостей, автоматический поворот шпинделя и ящики заказывают отдельно. Коррекция фрезерованием - тоже опция.
Есть ли компьютер и монитор?
В стандарте нет. Управление со встроенной клавиатуры и дисплея. Графическое программное обеспечение, полка под экран и сенсорный пакет 19 дюймов заказывают как опции.
Можно ли балансировать инструмент длиной 700 мм?
Штатная длина - 400 мм. По запросу доступна длина до 700 мм с удлинённым кожухом.
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; давление сжатого воздуха - 6 бар.
