Балансировочная машина HAIMER Tool Dynamic TD Economic Plus
Новинка
- Previous
- Next
Артикул:
TD102-H01-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание

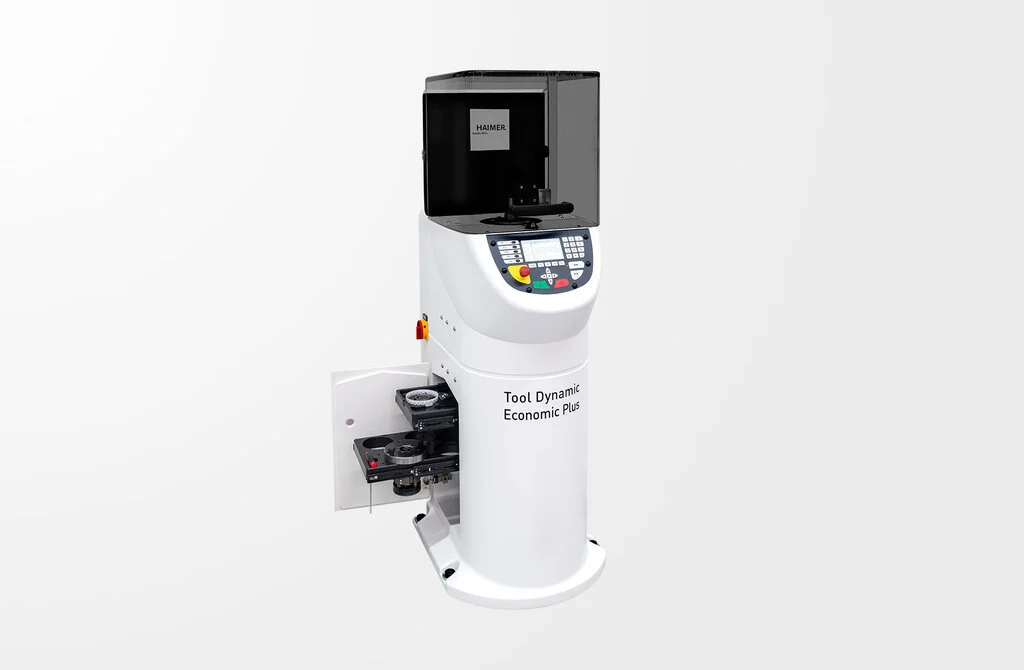

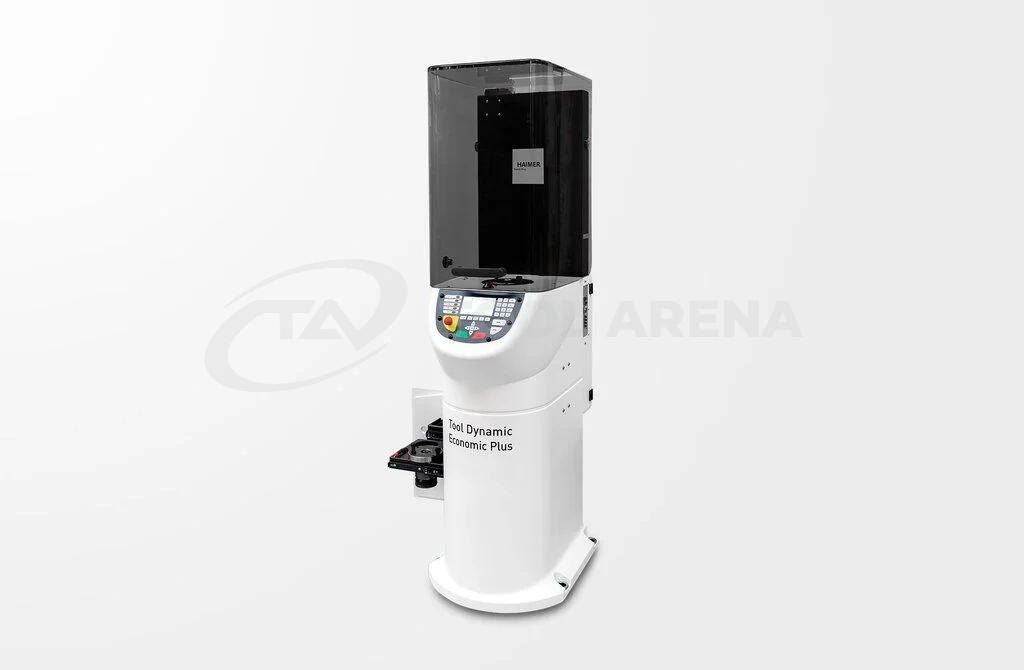

HAIMER Tool Dynamic »TD Economic Plus« - напольная балансировочная машина для коррекции дисбаланса инструментальных оправок в одной и двух плоскостях. Управление - со встроенной клавиатуры и дисплея на корпусе. В стандарт входят автоматический поворот шпинделя, коррекция винтами в заданных позициях и ящики для адаптеров. Коррекция фрезерованием в стандарт не входит. Машина рассчитана на инструмент массой до 30 кг, длиной до 400 мм и диаметром до 380 мм; точность измерения - менее 0,5 г·мм. Масса - 450 кг; габариты - 500 × 820 × 1500 мм.
Основные показатели
Балансировка в одной и двух плоскостях Статическая балансировка в одной плоскости и динамическая - в двух входят в стандарт. На длинной оправке компенсируют и моментную составляющую дисбаланса; на короткой достаточно одной плоскости.
Автоматический поворот шпинделя Шпиндель поворачивается в выбранный угол коррекции. Вместе с лазером и индикацией угла на дисплее это снижает ошибку позиционирования при сверлении или установке винтов.
Коррекция винтами Балансировка в заранее заданных позициях, например балансировочными винтами в резьбовых отверстиях оправки, входит в поставку. Коррекция фрезерованием - опция
Ящики для адаптеров Стеллаж с двумя встроенными ящиками входит в стандарт: адаптеры и оснастка хранятся у машины.
Встроенное управление Клавиатура и дисплей встроены в корпус. Компьютера, монитора на станине и отдельного управляющего терминала в поставке нет.
Индексное измерение Погрешности компенсируют двумя прогонами с разворотом оправки на 180 градусов. Разворот выполняет оператор после открытия защитного кожуха.
Параметры инструмента Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. По запросу - длина до 700 мм и диаметр до 425 мм с соответствующим защитным кожухом.
Точность и привод Точность измерения - менее 0,5 г·мм. Частота вращения шпинделя - от 300 до 1100 об/мин. Мощность привода - 0,4 кВт, питание - 230 В, 50–60 Гц, сжатый воздух - 6 бар.
Масса и габариты Масса машины - 450 кг. Габариты - 500 × 820 × 1500 мм. Станина из полимербетона повышает стабильность измерения. Ширина 500 мм - как у Economic, уже, чем у Comfort.
Две плоскости, поворот шпинделя и ящики
Конфигурация Economic Plus рассчитана на длинные оправки: динамическая балансировка в двух плоскостях входит в стандарт. Шпиндель автоматически поворачивается в угол коррекции, винты ставят в известные отверстия, адаптеры лежат в ящиках станины. Управление - со встроенной клавиатуры и дисплея.
Ширина станины - 500 мм, масса - 450 кг. Коррекция фрезерованием, удлинённый кожух и сенсорный пакет 19 дюймов заказывают отдельно. Компьютера на станине и отдельного управляющего терминала нет.
Длинные оправки
Вторая плоскость компенсирует моментный дисбаланс. На коротких держателях оставляют одну плоскость. Режим переключают в меню, калибровку машины повторять не нужно.
Винты без сверления в расчётной точке
Если на оправке уже есть резьбовые отверстия, материал не сверлят. Программное обеспечение рассчитывает, какие винты поставить в какие позиции.
Встроенное управление
Клавиатура и дисплей в корпусе, отдельной стойки нет. Ширина станины - 500 мм, ящики входят в поставку.
Две плоскости
Динамический дисбаланс, поворот шпинделя, винтыЛазер отмечает точку, шпиндель поворачивается в заданный угол, индексное измерение с разворотом на 180 градусов - в цикле. Ящики держат адаптеры у машины. Коррекция фрезерованием - опция.
Стандартная комплектация
Состав стандартной комплектации. Коррекция фрезерованием, удлинённые кожухи, сенсорный пакет 19 дюймов и программные модули из раздела «Опции» в стандарт не входят.
Станина из полимербетона, 450 кг
Встроенная клавиатура и дисплей
Балансировка в одной плоскости
Балансировка в двух плоскостях

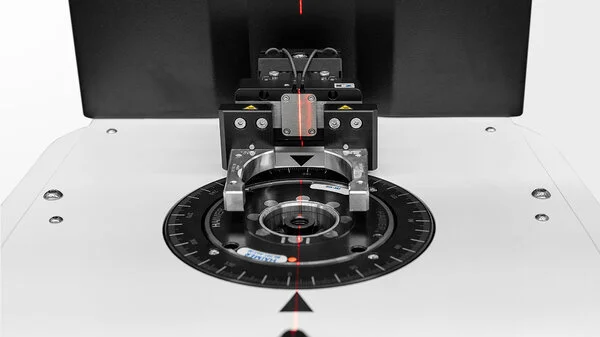

Лазерная индикация положения дисбаланса
Индикация угла шпинделя на дисплее
Поворот шпинделя в заданный угол
Индексное измерение (два прогона, 180°)
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Коррекция винтами в заданных позициях
Ящики для адаптеров
Измерение повторяющихся оправок одним прогоном
Смена адаптера без повторной калибровки
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Коррекция фрезерованием, сенсорный пакет 19 дюймов и удлинённый кожух в стандарт не входят.
Коррекция фрезерованием
Осевое сверление
Кожух 700 мм / Ø 400 мм
Кожух 700 мм / Ø 425 мм
Протокол измерения
Сенсорный пакет 19 дюймов
Консоль под оснастку
Индексное измерение без разворота 180°
Программное обеспечение TDC
Полка под экран и клавиатуру
Полка под принтер
Держатель внешнего компьютера
Полка под весы
Клавиатура и мышь
Учёт удельной массы ротора
Администрирование пользователей
Запрещённые зоны коррекции
Альтернативные позиции коррекции
Укороченный измерительный прогон
Принтер этикеток Dymo 550
Технические характеристики
| Параметр | »Tool Dynamic TD Economic Plus« |
|---|---|
| Плоскости балансировки | одна и две плоскости в стандартной комплектации |
| Управление | встроенная клавиатура и дисплей на корпусе |
| Точность измерения | менее 0,5 г·мм |
| Частота вращения шпинделя | 300–1100 об/мин |
| Максимальная длина инструмента | 400 мм; по запросу - 700 мм |
| Максимальный диаметр инструмента | 380 мм; по запросу - 425 мм |
| Максимальная масса инструмента | 30 кг |
| Мощность привода | 0,4 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 6 бар |
| Ширина × глубина × высота | 500 × 820 × 1500 мм |
| Масса | 450 кг |
Ширина 500 мм, масса 450 кг. Две плоскости, автоматический поворот шпинделя, коррекция винтами и ящики входят в поставку. Коррекция фрезерованием - опция.
Часто задаваемые вопросы
Какая ширина станины?
500 × 820 × 1500 мм, масса 450 кг - как у Economic. Две плоскости, автоматический поворот шпинделя, коррекция винтами и ящики уже входят в поставку.
Входит ли коррекция фрезерованием?
Нет. Расчёт съёма фрезерованием - опция В стандарте - радиальное сверление, кольца и винты в заданных позициях.
Есть ли компьютер и отдельный терминал?
Управление со встроенной клавиатуры и дисплея. Сенсорный экран 19 дюймов и консоль заказывают отдельно.

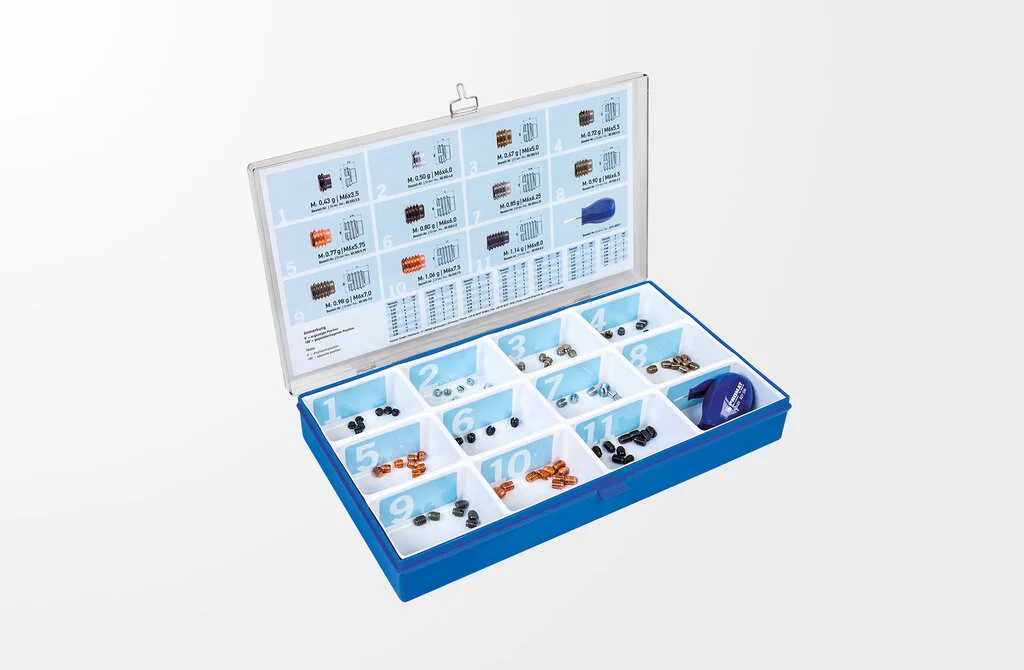

Винты входят в ящик машины?
Расчёт коррекции винтами в заданных позициях включён. Сам набор винтов и балансировочные адаптеры под конус заказывают отдельно.
Можно ли оставить одну плоскость?
Да. Короткие оправки считают в одной плоскости, длинные - в двух. Режим переключают в меню, калибровку машины повторять не нужно.
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; давление сжатого воздуха - 6 бар.
