HAIMER Tool Dynamic TD Comfort Plus
Новинка
- Previous
- Next
Артикул:
TD103-H01-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
HAIMER Tool Dynamic »TD Comfort Plus« - напольная балансировочная машина для коррекции дисбаланса инструментальных оправок в одной и двух плоскостях. Отличительная особенность конфигурации Plus - отдельный сенсорный терминал на стойке рядом со станиной: оператор работает у терминала, а не у монитора на корпусе машины. Программное обеспечение TDC 4.0 рассчитывает коррекцию, в том числе фрезерованием, и печатает этикетку. Машина рассчитана на инструмент массой до 30 кг, длиной до 400 мм и диаметром до 380 мм; точность измерения - менее 0,5 г·мм. Суммарная масса станины и терминала - 534 кг; габариты станины - 1100 × 820 × 1500 мм.
Основные показатели
Отдельный управляющий терминал Сенсорный экран, клавиатура, мышь и полка под принтер этикеток размещены на отдельной стойке рядом со станиной.
Программное обеспечение TDC 4.0 Графический интерфейс с сенсорным управлением ведёт оператора по измерению, расчёту коррекции и печати этикетки. На экране отображается угловое положение шпинделя; шпиндель автоматически поворачивается в выбранный угол.
Балансировка в одной и двух плоскостях Статическая балансировка в одной плоскости и динамическая - в двух входят в стандарт. Коррекцию выполняют фрезерованием, радиальным сверлением, балансировочными винтами или кольцами; положение дисбаланса указывает лазер.
Коррекция фрезерованием Расчёт съёма материала фрезерованием входит в стандартную комплектацию. Печать краткого результата на этикетке - тоже в стандарте.
Индексное измерение Погрешности компенсируют двумя прогонами с разворотом оправки на 180 градусов. Разворот выполняет оператор после открытия защитного кожуха.
Параметры инструмента Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. По запросу - длина до 700 мм и диаметр до 425 мм с соответствующим защитным кожухом. На фотографиях каталога часто показан удлинённый кожух типа 3 - это опция.
Точность и привод Точность измерения - менее 0,5 г·мм. Частота вращения шпинделя - от 300 до 1100 об/мин. Мощность привода - 0,4 кВт, питание - 230 В, 50–60 Гц, сжатый воздух - 6 бар.
Масса и габариты Суммарная масса станины и отдельного терминала - 534 кг. Габариты станины - 1100 × 820 × 1500 мм. Станина из полимербетона; ящики для адаптеров входят в поставку.
Назначение Подготовка сбалансированных оправок на постоянном посту: измерение, коррекция и печать этикетки с отдельного терминала. Результат печатается на этикетке на посту у терминала.

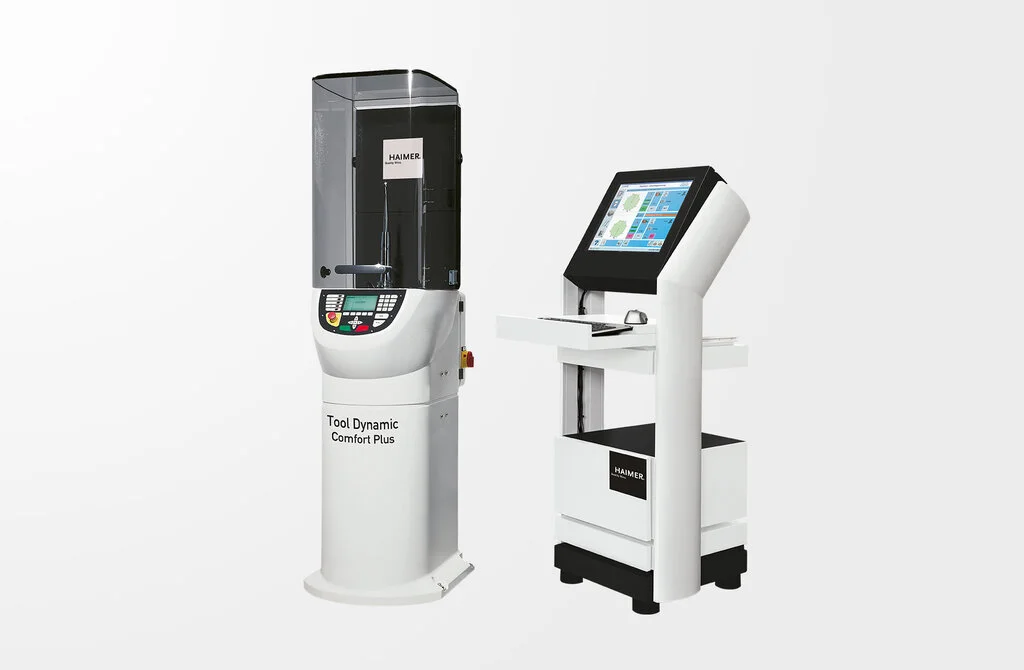

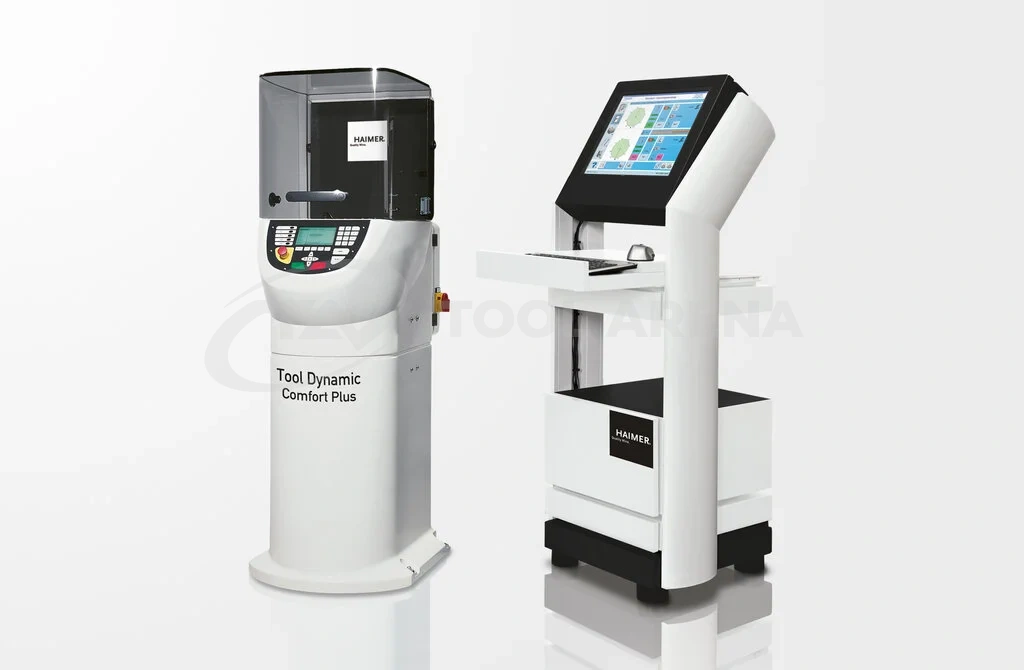

Отдельный терминал у станины
В конфигурации Comfort Plus управление вынесено на отдельный терминал. Сенсорный экран, клавиатура и мышь стоят на стойке рядом со станиной: оператор вводит параметры, контролирует цикл и печатает этикетку, не работая у монитора на корпусе машины.
Суммарная масса комплекта - 534 кг.
Постоянный пост на смену
Оператор работает у терминала: ввод данных, контроль цикла, печать этикетки на полке стойки. Станина остаётся измерительным постом.
Инструмент до 30 кг
Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. Точность - менее 0,5 г·мм. По запросу - длина до 700 мм и диаметр до 425 мм.
Фрезерование и этикетка
Расчёт коррекции фрезерованием, автоматический поворот шпинделя и ящики входят в поставку. Удлинённый кожух - опция.
Стандартная комплектация
Состав стандартной комплектации. Удлинённые кожухи, протокол измерения и программные модули из раздела «Опции» в стандарт не входят.
Станина из полимербетона, комплект 534 кг
Отдельный сенсорный терминал на стойке
Сенсорное управление на терминале
Клавиатура и мышь
Программное обеспечение TDC 4.0
Балансировка в одной плоскости
Балансировка в двух плоскостях
Лазерная индикация положения дисбаланса
Индикация угла шпинделя на экране
Поворот шпинделя в заданный угол
Индексное измерение (два прогона, 180°)
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Коррекция винтами в заданных позициях
Коррекция фрезерованием
Печать результата на этикетке
Измерение повторяющихся оправок одним прогоном
Ящики для адаптеров
Смена адаптера без повторной калибровки
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Набор подбирают под парк оправок, регламент участка и способ документирования результата.
Кожух 700 мм / Ø 400 мм
Кожух 700 мм / Ø 425 мм
Протокол измерения
Осевое сверление
Принтер этикеток Dymo 550
Полка под весы
Экспорт результатов
Индексное измерение без разворота 180°
Администрирование пользователей
Запрещённые зоны коррекции
Альтернативные позиции коррекции
Укороченный измерительный прогон
Учёт удельной массы ротора
Передача массы с весов
Технические характеристики
| Параметр | »Tool Dynamic TD Comfort Plus« |
|---|---|
| Плоскости балансировки | одна и две плоскости в стандартной комплектации |
| Управление | отдельный сенсорный терминал на стойке, программное обеспечение TDC 4.0 |
| Точность измерения | менее 0,5 г·мм |
| Частота вращения шпинделя | 300–1100 об/мин |
| Максимальная длина инструмента | 400 мм; по запросу - 700 мм |
| Максимальный диаметр инструмента | 380 мм; по запросу - 425 мм |
| Максимальная масса инструмента | 30 кг |
| Мощность привода | 0,4 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 6 бар |
| Ширина × глубина × высота станины | 1100 × 820 × 1500 мм |
| Масса комплекта | 534 кг (станина и отдельный терминал) |
Отдельный сенсорный терминал на стойке. Удлинённый защитный кожух заказывают отдельно. Результат печатается на этикетке.
Часто задаваемые вопросы
Где установлен экран?
На отдельном терминале рядом со станиной вместе с клавиатурой, мышью и полкой под принтер.
Передаётся ли результат в стойку ЧПУ по сети?
Нет. Результат печатается на этикетке. Передача в стойку ЧПУ по локальной сети в эту комплектацию не входит.
Входит ли удлинённый кожух в поставку?
Нет. Штатная длина инструмента - 400 мм. На фотографиях каталога часто показан кожух типа 3 под 700 мм. Опциональный кожух даёт длину до 700 мм при диаметре до 400 или 425 мм.
Как выполнять индексное измерение с разворотом на 180 градусов?
Автоматический поворот шпинделя в угол коррекции входит в поставку. Индексный прогон с разворотом оправки на 180 градусов выполняет оператор вручную после открытия защитного кожуха.
Измеряет ли эта машина длину инструмента?
Нет. Машина балансирует оправку, рассчитывает коррекцию и печатает этикетку. Длину вылета и геометрию кромки измеряют на пресеттере или на машинах серии TD Preset.
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; давление сжатого воздуха - 6 бар.
