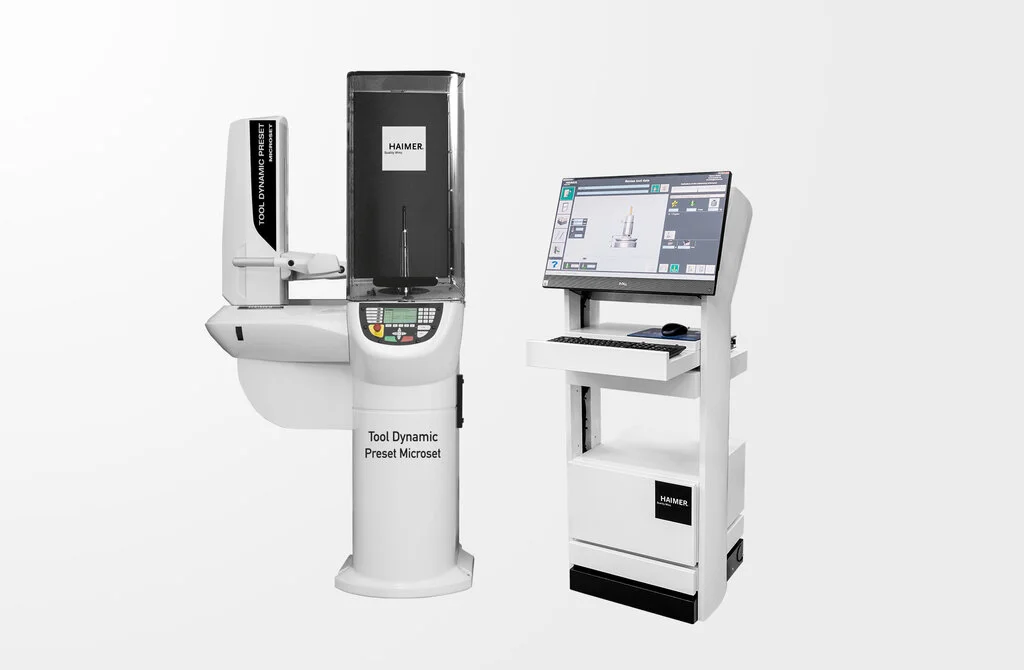

HAIMER Tool Dynamic TD Preset Microset
Новинка
Артикул:
TD104-H02-C13-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание

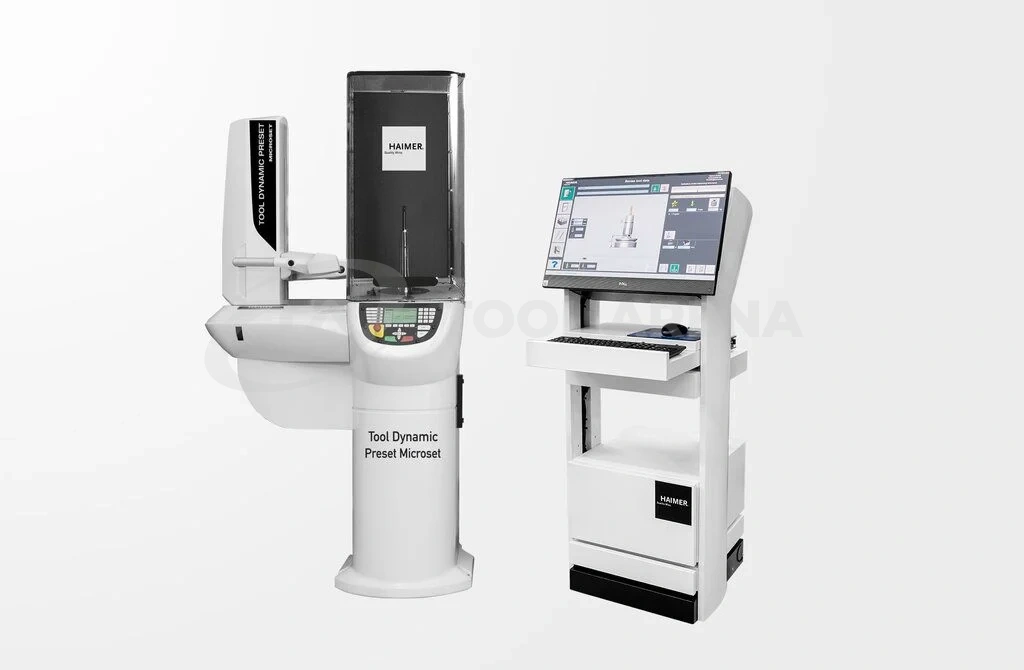

HAIMER Tool Dynamic »TD Preset Microset« - напольная машина, которая совмещает балансировку оправки и измерение длины, диаметра и режущей кромки в одном зажиме на одном шпинделе. Оправку не переставляют: сначала корректируют дисбаланс, затем ту же сборку измеряют камерой. На экране диагональю 27 дюймов работают две программы: балансировки TDC 4.0 и измерения Microvision UNO. Балансировка - до 700 мм, измерение длины - до 400 мм, диаметр до 400 мм, масса инструмента до 30 кг. Точность балансировки - менее 0,5 г·мм, повторяемость измерения - ± 0,002 мм, дискретность - 0,001 мм. Масса машины - 823 кг, габариты - 2000 × 850 × 1800 мм, мощность привода - 1,5 кВт. Камеру к кромке подводит оператор: моторных осей X, Z и C в этой комплектации нет.
Основные показатели
Один зажим на балансировку и измерение Оправка садится в балансировочный адаптер HAIMER. После коррекции дисбаланса ту же сборку измеряют камерой, не снимая со шпинделя и не внося вторую погрешность базирования.
Две программы на одном экране Программа балансировки TDC 4.0 считает дисбаланс и коррекцию. Программа измерения Microvision UNO определяет длину, диаметр и положение режущей кромки. Переключение - в меню, без второго станка и без второго монитора.
Камера с ручным подводом Бесконтактное измерение с обработкой изображения. Камеру к кромке подводит оператор. Моторных осей X, Z и C нет. Повторяемость - ± 0,002 мм, дискретность - 0,001 мм.
Два вылета Балансировка - до 700 мм, измерение длины - до 400 мм. В заявке длины указывают раздельно: держатель длиннее 400 мм можно уравновесить, но камера штатно не закроет весь вылет.
Параметры инструмента Диаметр до 400 мм, масса до 30 кг. Точность балансировки - менее 0,5 г·мм. Частота вращения шпинделя - 300–1100 об/мин.
Балансировка в одной плоскости Статическая коррекция входит в стандарт. Модуль двух плоскостей в карточке HAIMER стоит отдельной строкой - его подтверждают в спецификации заказа.
Питание и воздух Электропитание - 230 В, 50–60 Гц; мощность привода - 1,5 кВт; сжатый воздух - 5–6 бар.
Масса и габариты Масса - 823 кг. Габариты - 2000 × 850 × 1800 мм. Станина - чугун и полимербетон.
Назначение Инструментальный участок, где каждый держатель и балансируют, и измеряют по длине: один пост вместо двух очередей и двух зажимов.
Зачем совмещать балансировку и измерение длины
Два отдельных станка дают два зажима и две погрешности базирования конуса. Здесь оправка один раз садится в балансировочный адаптер: сначала дисбаланс, затем длина и кромка. Для участка, где каждый держатель и уравновешивают, и измеряют, это один пост вместо двух очередей.
Камеру к кромке подводит оператор. Автоматического хода по осям X, Z и C нет. Масса машины - 823 кг, высота - 1800 мм.
Без повторного зажима
Камера смотрит ту же оправку, которую только что крутили на дисбаланс. Конус не вынимают и не ставят второй раз - не появляется вторая погрешность посадки.

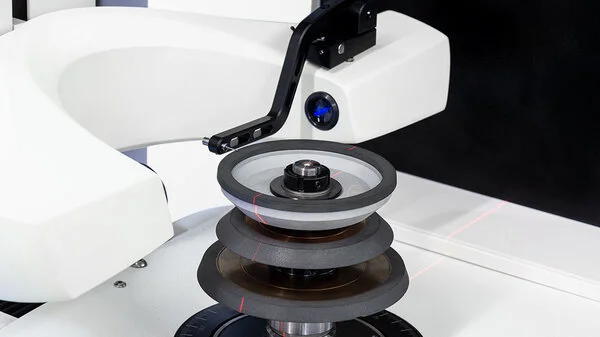

Пакеты шлифовальных кругов
На том же шпинделе измеряют пакет кругов: щуп и лазер фиксируют кромку, затем ту же сборку балансируют. Отдельный поиск кромки круга заказывают как опцию.
Один экран на две программы

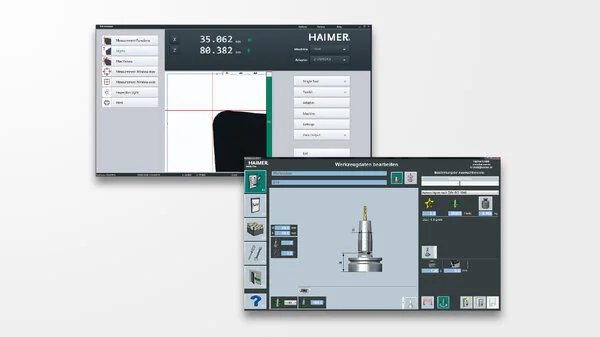

Экран диагональю 27 дюймов: в меню переключают программу балансировки TDC 4.0 и программу измерения Microvision UNO. Интерфейс программы измерения показан отдельным снимком экранов X/Z и карточки инструмента.

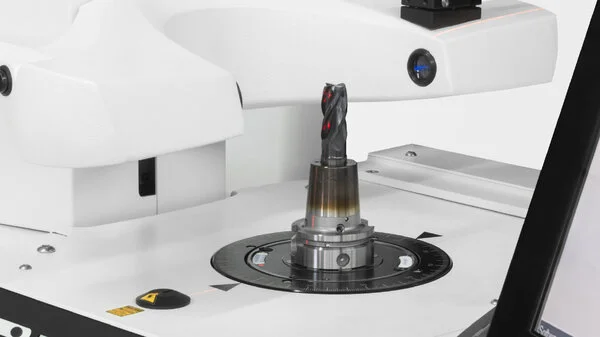

Измерение длины
Камера с ручным подводом, дискретность 0,001 ммПовторяемость - ± 0,002 мм. Длина измерения - 400 мм, балансировка - 700 мм. Если держатель 600 мм, его ещё можно уравновесить, но камера штатно не закроет весь вылет. Камеру к кромке ведёт оператор, без моторных осей X, Z и C.
Стандартная комплектация
Состав стандартной комплектации. Вторая плоскость, автоматический поворот шпинделя и программа фрезерования в карточке поставщика идут отдельными позициями - их подтверждают в заказе. Моторных осей X, Z и C нет.
Станина из чугуна и полимербетона, 823 кг
Один зажим на балансировку и измерение длины
Камера и программа измерения Microvision UNO
Программное обеспечение TDC 4.0
Экран диагональю 27 дюймов, две программы
Клавиатура и мышь
Повторяемость ± 0,002 мм, дискретность 0,001 мм
Лазерная индикация положения дисбаланса
Индикация угла шпинделя на экране
Индексное измерение (два прогона, 180°)
Балансировка в одной плоскости
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Измерение повторяющихся оправок одним прогоном
Ящики для адаптеров
Передача данных: USB и локальная сеть
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Вторая плоскость, автоматический поворот шпинделя и фрезерование в карточке поставщика стоят отдельными номерами - их не включают в поставку, пока позиция не указана в спецификации заказа.
Две плоскости
Поворот шпинделя в заданный угол
Программа фрезерования
Кожух 700 мм / Ø 400 мм
Консоль
Подсветка и поиск кромки
Поиск кромки шлифовального круга
Коррекция винтами в заданных позициях
Протокол измерения
Чип на оправке и обмен со стойкой ЧПУ
Принтер этикеток Dymo 550
Учёт удельной массы ротора
Осевое сверление
Индексное измерение без разворота 180°
Администрирование пользователей
Запрещённые зоны коррекции
Альтернативные позиции коррекции
Укороченный измерительный прогон
Экспорт результатов
Технические характеристики
| Параметр | »TD Preset Microset« |
|---|---|
| Назначение | балансировка и измерение длины в одном зажиме; подвод камеры - ручной |
| Программное обеспечение | TDC 4.0 и Microvision UNO, экран диагональю 27 дюймов |
| Точность балансировки | менее 0,5 г·мм |
| Повторяемость измерения длины | ± 0,002 мм |
| Дискретность | 0,001 мм |
| Частота вращения шпинделя | 300–1100 об/мин |
| Длина при балансировке | 700 мм |
| Длина при измерении | 400 мм |
| Максимальный диаметр инструмента | Ø 400 мм |
| Максимальная масса инструмента | 30 кг |
| Мощность привода | 1,5 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 5–6 бар |
| Ширина × глубина × высота | 2000 × 850 × 1800 мм |
| Масса | 823 кг |
Измерение длины - 400 мм, балансировка - 700 мм. Масса - 823 кг, мощность - 1,5 кВт. Моторных осей X, Z и C нет.
Часто задаваемые вопросы
Что делает эта машина?
Балансирует оправку и измеряет длину, диаметр и режущую кромку в одном зажиме на одном шпинделе. В поставке - камера и программа измерения Microvision UNO, программа балансировки TDC 4.0, экран диагональю 27 дюймов. Масса - 823 кг, габариты - 2000 × 850 × 1800 мм, мощность привода - 1,5 кВт.
Камера подводится к кромке сама?
Нет. Камеру к кромке подводит оператор. Моторных осей X, Z и C нет. Высота машины - 1800 мм, масса - 823 кг.
Почему длина измерения меньше длины балансировки?
Камера закрывает 400 мм. Шпиндель балансировки принимает 700 мм. Длинный держатель можно уравновесить, но штатно не измерить на всю длину. В заявке эти пределы указывают раздельно.
Входит ли вторая плоскость в стандарт?
Вторую плоскость подтверждают в заказе: в стандарт она не входит.
Это отдельный пресеттер?
Нет. Измерение длины совмещено с балансировкой на одном шпинделе. Отдельный пресеттер дисбаланс не считает. Камеру к кромке ведёт оператор.
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 1,5 кВт; давление сжатого воздуха - 5–6 бар.
