Настольная балансировочная машина HAIMER Tool Dynamic TD 1002
Новинка
Артикул:
TD105-H06-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание

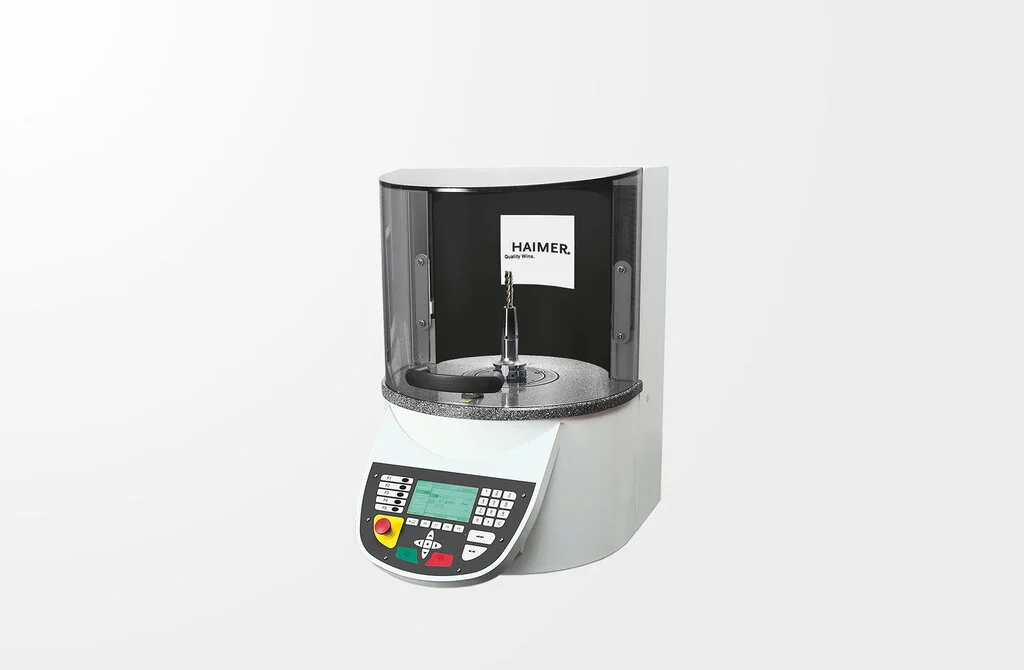

HAIMER Tool Dynamic »TD 1002« - настольная балансировочная машина для коррекции дисбаланса в одной плоскости. Рассчитана на короткие оправки и шлифовальные круги массой до 15 кг, длиной до 360 мм и диаметром до 340 мм. Точность измерения - менее 1,0 г·мм; частота вращения шпинделя - 600–1100 об/мин; мощность привода - 0,4 кВт. Управление - со встроенной клавиатуры и дисплея на корпусе. Габариты - 500 × 820 × 680 мм, масса - 200 кг; отдельный фундамент не требуется. На фотографии машины часто показано опциональное устройство контроля биения.
Основные показатели
Одна плоскость в стандарте Статический дисбаланс. Для коротких оправок парный дисбаланс обычно мал, вторая плоскость не нужна. Модуль двух плоскостей - опция
Настольный габарит 500 × 820 × 680 мм, масса 200 кг. Машину ставят на стол рядом со шлифовальным участком; отдельный фундамент не требуется.
Точность измерения Менее 1,0 г·мм - заявленный остаточный дисбаланс настольной машины для коротких оправок и кругов до 15 кг.
Параметры инструмента Длина до 360 мм, диаметр до 340 мм, масса до 15 кг. Частота вращения шпинделя - 600–1100 об/мин.
Оптимизация под шлифовальные круги Зажим через адаптер с автозажимом под оправки HSK или SK либо через балансировочную оправку, если круг уравновешивают отдельно.
Лазер и оптическая индексация Лазер показывает место коррекции. На дисплее виден угол шпинделя. Индексное измерение с разворотом на 180 градусов входит в поставку.
Коррекция Радиальное сверление или балансировочные кольца. Винты в заданных точках, фрезерование и осевое сверление заказывают отдельно.
Питание Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; сжатый воздух - 6 бар.
Управление Встроенная клавиатура и дисплей на корпусе. Отдельного терминала и сенсорного экрана диагональю 27 дюймов в этой комплектации нет.
Зачем настольная машина на одну плоскость
Настольная балансировка на одной плоскости для коротких оправок и шлифовальных кругов: программа показывает, куда сверлить или сдвинуть кольцо. Клавиатура и дисплей встроены в корпус - отдельной стойки нет.
Ограничение: 15 кг, 360 мм, одна плоскость. Для длинных оправок и расчёта во второй плоскости нужны напольные модели серии. На снимке с рычагом индикатора - опция, в стандарт она не входит. Удлинённые кожухи для настольной машины, как правило, не заказывают.
У шлифовального участка
Масса 200 кг, высота 680 мм. Машину ставят на стол рядом со шлифовальным участком, без отдельного фундамента.
Короткие оправки и круги
Короткие термо- и цанговые оправки, единичные патроны, шлифовальные круги. Для длинных оправок с парным дисбалансом нужна вторая плоскость.
Встроенный дисплей
Управление и цикл - на встроенном дисплее с клавиатурой. Отдельного терминала нет.
Измерение
Лазер, угол шпинделя и индексное измерение 180°Лазер отмечает место коррекции. На дисплее виден угол. Два прогона со сменой положения на 180 градусов уменьшают ошибку зажима. Для повторяющихся деталей достаточно одного прогона с компенсацией шпинделя. Автоматический поворот шпинделя в заданный угол - опция
Стандартная комплектация
Состав стандартной комплектации. Настольная станина, встроенная клавиатура и дисплей, лазер, оптическая индексация, измерение в одной плоскости, индексное измерение с разворотом на 180 градусов. Адаптеры, устройство контроля биения и модуль двух плоскостей заказывают отдельно. Удлинённые кожухи для настольной машины, как правило, не применяют.
Настольная станина, 200 кг
Встроенная клавиатура и дисплей
Лазерная индикация положения дисбаланса
Индикация угла шпинделя на дисплее
Индексное измерение (два прогона, 180°)
Балансировка в одной плоскости
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Измерение повторяющихся оправок одним прогоном
Смена адаптера без повторной калибровки
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Вторая плоскость нужна на длинных оправках. Устройство контроля биения проверяет шлифовальный круг до балансировки - на фотографиях каталога машина часто показана уже с этой опцией. Удлинённые кожухи для настольной машины обычно не заказывают.
Две плоскости
Коррекция винтами в заданных позициях
Поворот шпинделя в заданный угол
Программа фрезерования
Учёт удельной массы ротора
Осевое сверление
Индексное измерение без разворота 180°
Протокол измерения
Контроль биения
Технические характеристики
| Параметр | »Tool Dynamic TD 1002« |
|---|---|
| Плоскости балансировки | одна в стандарте; две - опция |
| Управление | встроенная клавиатура и дисплей на корпусе |
| Точность измерения | менее 1,0 г·мм |
| Частота вращения шпинделя | 600–1100 об/мин |
| Максимальная длина инструмента | 360 мм |
| Максимальный диаметр инструмента | Ø 340 мм |
| Максимальная масса инструмента | 15 кг |
| Мощность привода | 0,4 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 6 бар |
| Ширина × глубина × высота | 500 × 820 × 680 мм |
| Масса | 200 кг |
Настольная машина на одну плоскость. Точность - менее 1,0 г·мм, инструмент до 15 кг и Ø 340 мм. Устройство контроля биения на фотографии - опция
Часто задаваемые вопросы
Это настольная машина?
Да. Ставят на стол, масса 200 кг, габариты 500 × 820 × 680 мм. Точность - менее 1,0 г·мм, инструмент до 15 кг и 360 мм, одна плоскость. Управление - со встроенной клавиатуры и дисплея.
Нужна ли вторая плоскость на коротких оправках?
Обычно нет: парный дисбаланс на короткой оправке мал. Если позже появится длинный сборный инструмент, модуль заказывают отдельно.

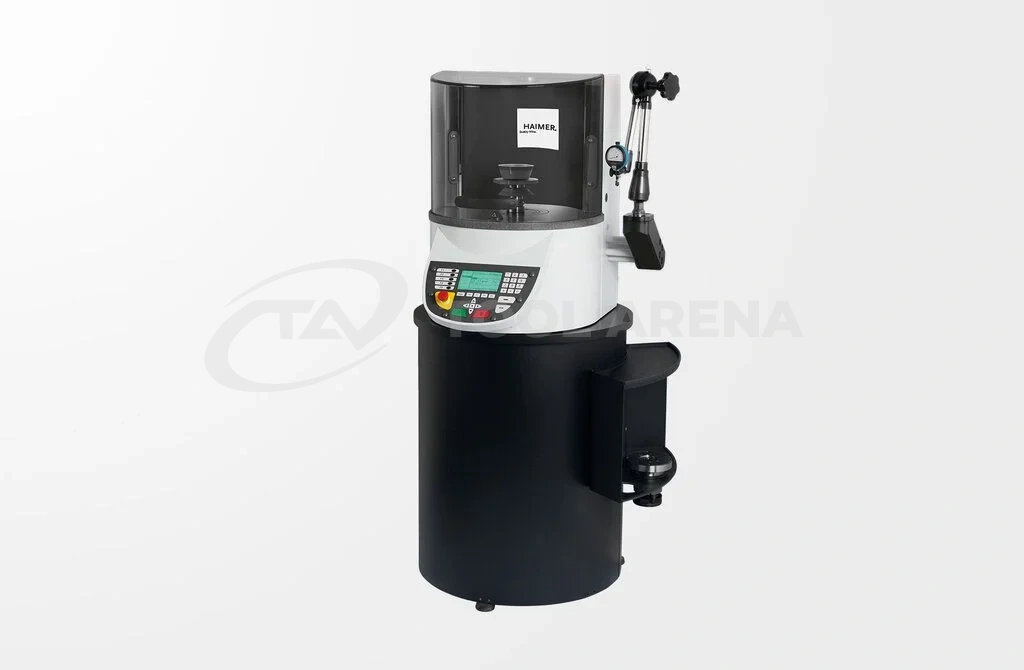

Почему на фотографии рычаг с индикатором?
Каталог HAIMER прямо указывает: на снимке »TD 1002« с опциональным устройством контроля биения. В базовый комплект рычаг не входит.
Входит ли адаптер в поставку машины?

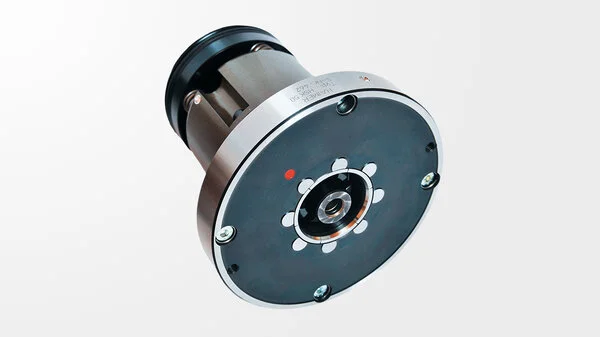

Нет. Адаптер SK/BT/CAT/BBT или HSK с автозажимом подбирают под конус оправок и заказывают отдельно. Смена адаптера не требует повторной калибровки машины.
Можно ли балансировать шлифовальные круги?
Да. Машина оптимизирована под круги: зажим через адаптер под шлифовальную оправку HSK или SK либо через балансировочную оправку. Контроль биения - опция, осевое сверление торца - опция
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; давление сжатого воздуха - 6 бар. Трёхфазное питание 400 В здесь не требуется.
