HAIMER Tool Dynamic TD 800 - специальная балансировочная машина
Новинка
Артикул:
TD107-H04-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание

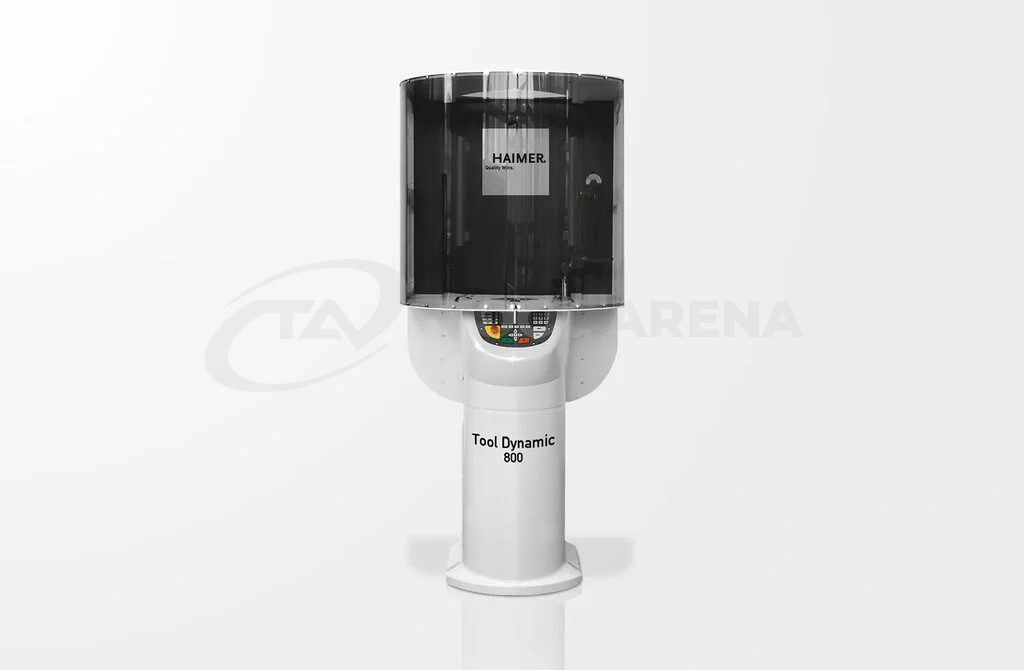

HAIMER Tool Dynamic »TD 800« - специальная напольная балансировочная машина для крупных роторов: шлифовальные круги, кольца подшипников, турбинные колёса. Диаметр до 800 мм, масса до 110 кг, длина до 750 мм. Точность измерения - менее 0,5 г·мм; частота вращения шпинделя - 100–600 об/мин; мощность привода - 1,0 кВт. Сегментный защитный кожух отходит в сторону, ротор заводят сверху краном. Габариты - 2000 × 1020 × 1950 мм, масса - 674 кг. На фотографиях каталога машина часто показана с опциональным устройством контроля биения.
Основные показатели
Диаметр 800 мм и 110 кг Крупный ротор и адаптеры под него, часто под заказ. Концевые оправки 15–30 кг - не задача этой станины: больше габарит, ниже частота вращения, загрузка краном.
Сегментный кожух Открывается в сторону. Сверху остаётся проём под кран: тяжёлый ротор опускают на шпиндель, не заводя сбоку.
Одна и две плоскости Статический и динамический дисбаланс входят в типичный пакет этой конфигурации (модуль). Коррекция - сверлением, фрезерованием, кольцами или винтами.
Пониженные обороты Частота вращения - 100–600 об/мин. Крупный диск не разгоняют до 1100, как короткую оправку.
Мощность и воздух Мощность привода - 1,0 кВт. Сжатый воздух - 5–6 бар, расход около 30 л/ч.
Габарит и масса 2000 × 1020 × 1950 мм, 674 кг. Высоту машины плюс ход крюка закладывают в такелажный план.
Сенсор и программа TDC 4.0 В типичный пакет Comfort-уровня входят программа TDC 4.0, консоль и сенсорный экран диагональю 19 дюймов. Клавиатура и мышь - в комплекте пакета.
Контроль биения Опция: штатив, рычаг и индикатор с ценой деления 0,001 мм. На снимках каталога машина часто уже с этим устройством.

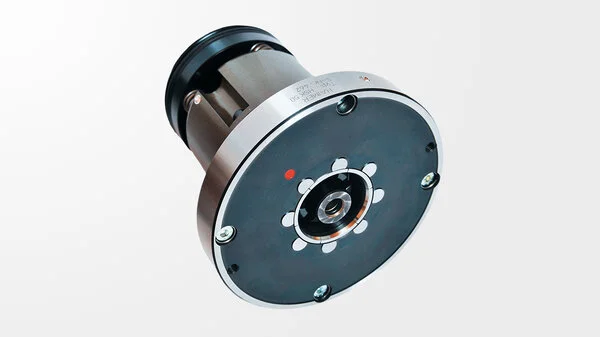

Адаптеры Серийные SK/HSK или индивидуальные под конкретный ротор. Кольцо, круг или колесо почти всегда требуют зажим по чертежу - его согласуют до заказа.
Крупный ротор и загрузка краном
Машина принимает круг до Ø 800 мм и ротор до 110 кг. Кожух открывается сегментами в сторону, сверху остаётся проём под кран. Частота вращения - 100–600 об/мин: крупный диск крутят на пониженных оборотах.
Концевые оправки 15–30 кг на этой станине не используют: машина больше, частота ниже. Индивидуальный зажим ротора согласовывают до заказа - серийный адаптер SK часто не подходит. Камеры измерения длины на »TD 800« нет.
Загрузка краном
Сегменты кожуха отходят в сторону, сверху проём для крана. Ротор до 110 кг загружают сверху. Высота машины - 1950 мм плюс ход крюка.
Низкие обороты
100–600 об/мин. Крупный диск не разгоняют до 1100, как короткую инструментальную оправку.
Свой зажим
Кольцо подшипника и турбинное колесо, как правило, не садятся в стандартный адаптер SK. Зажим рассчитывают по чертежу отдельно.
Стандартная комплектация
Состав стандартной комплектации. и типичного пакета Comfort-уровня: две плоскости, автоматический поворот шпинделя, ящики, программа фрезерования, TDC 4.0, консоль, сенсорный экран диагональю 19 дюймов, второй лазер сверху и печать этикетки. Контроль биения и ряд программных модулей остаются опциями.
Станина из полимербетона, 674 кг
Сегментный кожух, загрузка краном
Ø 800 мм, 110 кг, 750 мм
Балансировка в одной плоскости
Балансировка в двух плоскостях
Лазерная индикация положения дисбаланса
Второй лазер сверху
Индикация угла шпинделя на экране
Поворот шпинделя в заданный угол
Индексное измерение (два прогона, 180°)
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Программа фрезерования
Программное обеспечение TDC 4.0
Консоль
Сенсорный экран диагональю 19 дюймов
Печать результата на этикетке
Ящики для адаптеров
Измерение повторяющихся роторов одним прогоном
1,0 кВт, воздух 5–6 бар, 30 л/ч
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Контроль биения на фотографиях каталога в базовую поставку не входит. Принтер этикеток Dymo, удельная масса, осевое сверление и экспорт результатов подбирают под регламент участка.
Учёт удельной массы ротора
Осевое сверление
Индексное измерение без разворота 180°
Протокол измерения
Администрирование пользователей
Запрещённые зоны коррекции
Альтернативные позиции коррекции
Укороченный измерительный прогон
Передача массы с весов
Экспорт результатов
Принтер этикеток Dymo 550
Контроль биения
Технические характеристики
| Параметр | »Tool Dynamic TD 800« |
|---|---|
| Назначение | крупные роторы: круги, кольца, колёса; загрузка краном |
| Плоскости балансировки | одна и две плоскости (модуль в типичном пакете) |
| Точность измерения | менее 0,5 г·мм |
| Частота вращения шпинделя | 100–600 об/мин |
| Максимальная длина | 750 мм |
| Максимальный диаметр | Ø 800 мм |
| Максимальная масса ротора | 110 кг |
| Мощность привода | 1,0 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 5–6 бар, расход около 30 л/ч |
| Ширина × глубина × высота | 2000 × 1020 × 1950 мм |
| Масса | 674 кг |
Ø 800 мм, 110 кг, сегментный кожух с загрузкой краном. Концевые оправки 15–30 кг на этой станине не балансируют. Камеры измерения длины нет.
Часто задаваемые вопросы
Можно ли на TD 800 балансировать обычные оправки SK40?
Технически - при наличии адаптера. По назначению машина рассчитана на роторы до 110 кг и Ø 800 мм: больше габарит, частота 100–600 об/мин, загрузка краном. Концевые оправки 15–30 кг балансируют на машинах TD Economic / Comfort.
Есть ли камера измерения длины?
Нет. Это балансировочная машина для крупных роторов до Ø 800 мм и 110 кг, без камеры пресета. Длину и кромку измеряют на пресеттере или на машинах серии TD Preset.
Входит ли контроль биения в поставку?
Нет. Это опция На фотографиях каталога HAIMER машина часто показана уже с этим устройством - как и у »TD 1002«.
Какой адаптер заказывать?
Серийный SK/HSK - если ротор на стандартной оправке. Кольцо, круг или колесо почти всегда требуют индивидуальный зажим. Его согласуют по чертежу до отгрузки.
Какие требования к питанию, воздуху и такелажу?
Электропитание - 230 В, 50–60 Гц; мощность привода - 1,0 кВт; сжатый воздух - 5–6 бар, расход около 30 л/ч. Высота машины - 1950 мм плюс ход крюка крана.
