HAIMER Tool Dynamic TD Comfort i4.0
Новинка
.webp "HAIMER Tool Dynamic TD Comfort i4.0")
- Previous
- Next
.webp "HAIMER Tool Dynamic TD Comfort i4.0")
Артикул:
TD400-H01-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание

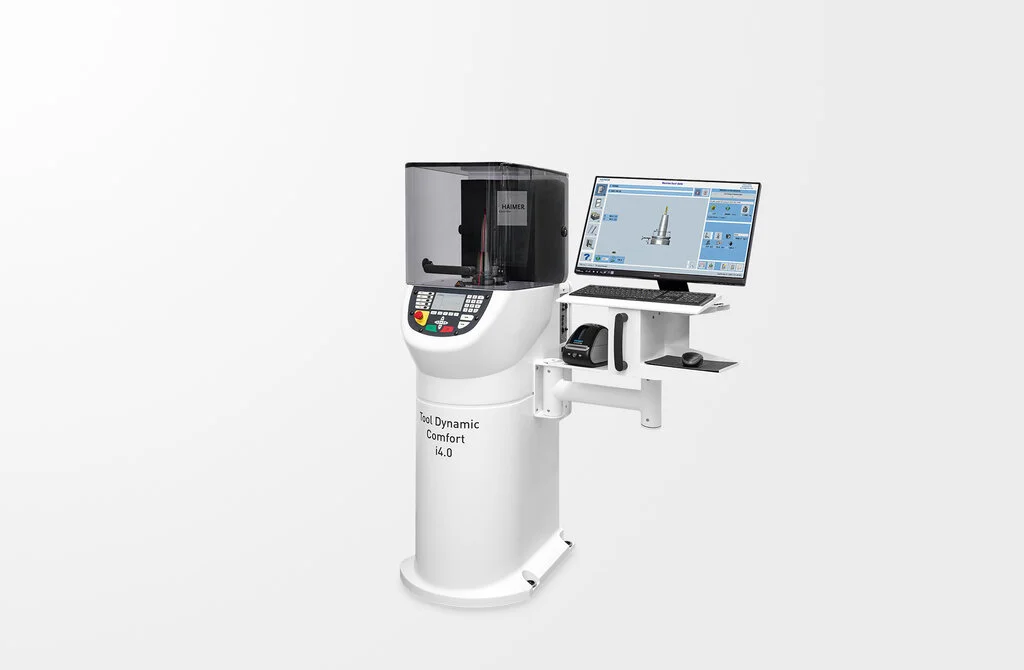

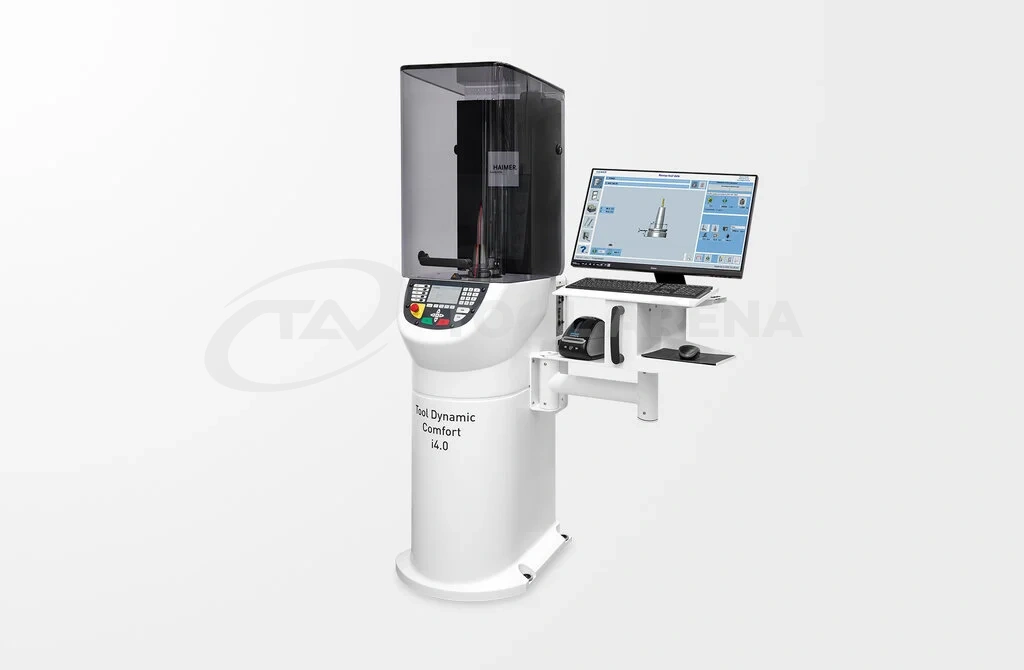

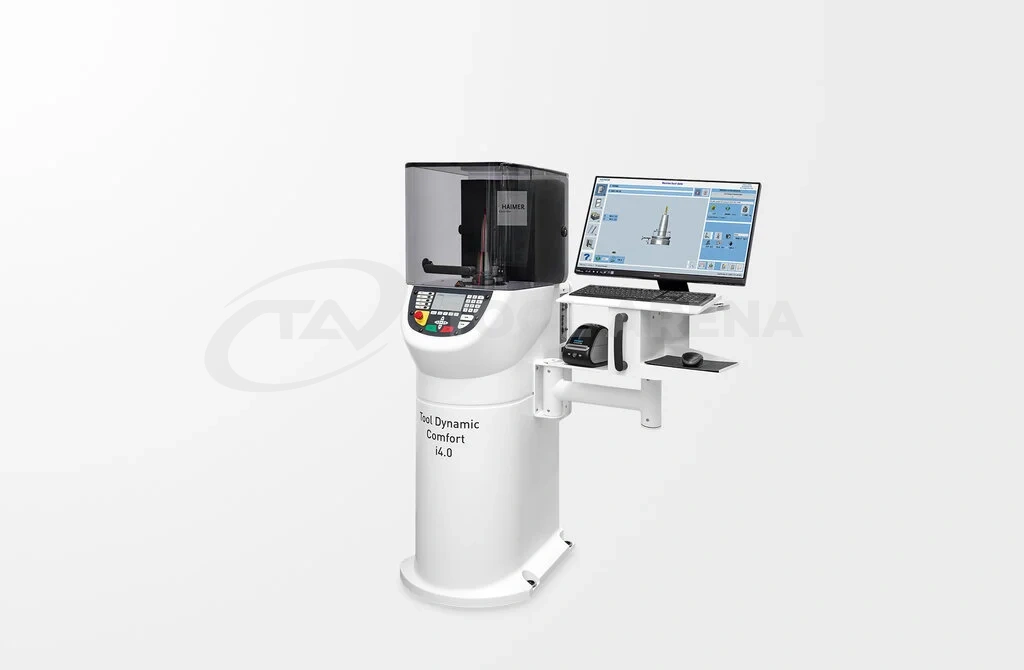

HAIMER Tool Dynamic »TD Comfort i4.0« - напольная балансировочная машина для коррекции дисбаланса инструментальных оправок в одной и двух плоскостях. Сенсорный экран диагональю 27 дюймов закреплён на станине: управление, цикл измерения и печать этикетки - на одном посту у машины. Результат передаётся в стойку ЧПУ по локальной сети или через USB. Машина рассчитана на инструмент массой до 30 кг, длиной до 400 мм и диаметром до 380 мм; точность измерения - менее 0,5 г·мм. Масса - 460 кг; габариты - 1100 × 820 × 1500 мм.
Основные показатели
Сенсорный экран на станине Экран диагональю 27 дюймов на закалённом стекле установлен на станине. Клавиатура и мышь входят в поставку. Отдельной управляющей стойки нет: экран установлен на станине.
Передача данных на станок Результат балансировки передаётся в стойку ЧПУ по локальной сети или через USB. Формат обмена данными и стыковку с системой учёта инструмента согласуют под конкретную стойку при внедрении. Чипы Balluff на оправках - опция.
Балансировка в одной и двух плоскостях Статическая балансировка в одной плоскости и динамическая - в двух входят в стандарт. Коррекцию выполняют радиальным сверлением, фрезерованием, балансировочными винтами или кольцами; положение дисбаланса указывает лазер.

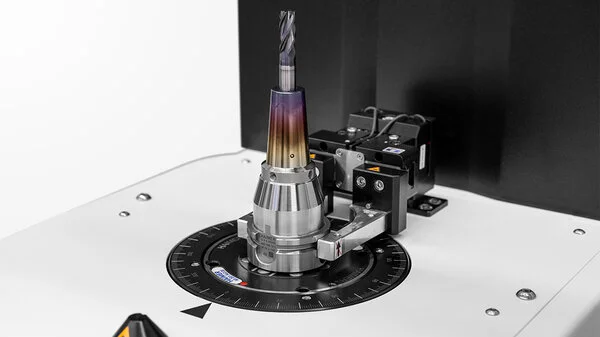

Программное обеспечение TDC 4.0 Графический интерфейс ведёт оператора по измерению, расчёту коррекции и печати этикетки. На экране отображается угловое положение шпинделя; шпиндель может автоматически поворачиваться в выбранный угол.
Индексное измерение Погрешности компенсируют двумя прогонами с разворотом оправки на 180 градусов. Без индексного захвата разворот выполняет оператор после открытия кожуха. Индексный захват заказывают отдельно.
Параметры инструмента Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. По запросу - длина до 700 мм и диаметр до 400 или 425 мм с соответствующим защитным кожухом.
Точность и привод Точность измерения - менее 0,5 г·мм. Частота вращения шпинделя - от 300 до 1100 об/мин. Мощность привода - 0,4 кВт, питание - 230 В, 50–60 Гц, сжатый воздух - 6 бар.
Масса и габариты Масса машины - 460 кг. Габариты - 1100 × 820 × 1500 мм. Станина из полимербетона повышает стабильность измерения.
Назначение Подготовка сбалансированных оправок для высокоскоростной обработки с передачей результата в стойку ЧПУ без ручного переноса значений.

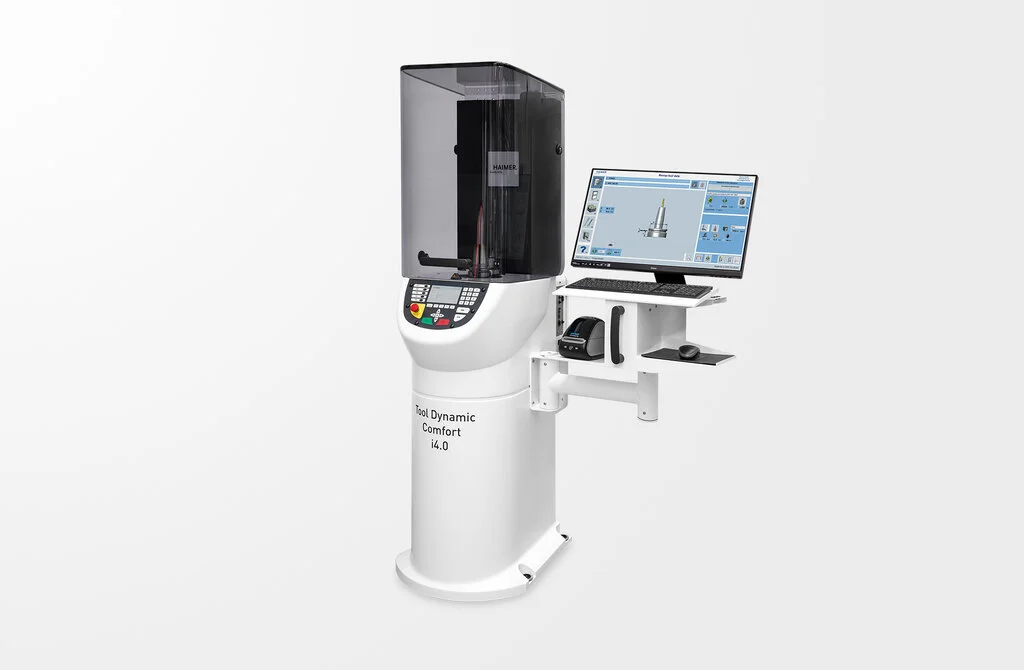

Экран на станине и передача данных на станок
В конфигурации Comfort i4.0 сенсорный экран диагональю 27 дюймов закреплён на станине рядом с защитным кожухом. Оператор вводит параметры, контролирует цикл и печатает этикетку у самой машины. Результат балансировки передаётся в стойку ЧПУ по локальной сети или через USB.
Масса - 460 кг. Чипы идентификации на оправках и индексный захват в стандарт не входят.
Управление у станины
Экран, клавиатура и мышь на станине: ввод данных, цикл и этикетка - на одном посту, без отдельной стойки.
Инструмент до 30 кг
Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. Точность - менее 0,5 г·мм. По запросу - длина до 700 мм и диаметр до 400 или 425 мм.
Стыковка со стойкой ЧПУ
Передача по локальной сети или через USB входит в поставку. Чипы на оправках настраивают отдельно под систему учёта инструмента и конкретную стойку.
Стандартная комплектация
Состав стандартной комплектации. Индексный захват, чипы на оправках, удлинённые кожухи и программные модули из раздела «Опции» в стандарт не входят.
Станина из полимербетона, 460 кг
Сенсорный экран диагональю 27 дюймов
Клавиатура и мышь
Программное обеспечение TDC 4.0
Передача данных: локальная сеть или USB
Балансировка в одной плоскости
Балансировка в двух плоскостях
Лазерная индикация положения дисбаланса
Индикация угла шпинделя на экране
Поворот шпинделя в заданный угол
Индексное измерение (два прогона, 180°)
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Коррекция винтами в заданных позициях
Коррекция фрезерованием
Печать результата на этикетке
Измерение повторяющихся оправок одним прогоном
Ящики для адаптеров
Полка под экран и клавиатуру
Смена адаптера без повторной калибровки
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Набор подбирают под парк оправок, регламент участка и систему учёта инструмента.
Индексный захват
Чип на оправке и обмен со стойкой ЧПУ
Кожух 700 мм / Ø 400 мм
Кожух 700 мм / Ø 425 мм
Осевое сверление
Индексное измерение без разворота 180°
Протокол измерения
Принтер этикеток Dymo 550
Полка под принтер
Полка под весы
Держатель внешнего ПК
Учёт удельной массы ротора
Передача массы с весов
Администрирование пользователей
Запрещённые зоны коррекции
Альтернативные позиции коррекции
Укороченный измерительный прогон
Экспорт результатов
Управляющий терминал на стойке
Технические характеристики
| Параметр | »Tool Dynamic TD Comfort i4.0« |
|---|---|
| Плоскости балансировки | одна и две плоскости в стандартной комплектации |
| Управление | сенсорный экран диагональю 27 дюймов на станине, программное обеспечение TDC 4.0, передача данных по локальной сети или через USB |
| Точность измерения | менее 0,5 г·мм |
| Частота вращения шпинделя | 300–1100 об/мин |
| Максимальная длина инструмента | 400 мм; по запросу - 700 мм |
| Максимальный диаметр инструмента | 380 мм; по запросу - 400 или 425 мм |
| Максимальная масса инструмента | 30 кг |
| Мощность привода | 0,4 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 6 бар |
| Ширина × глубина × высота | 1100 × 820 × 1500 мм |
| Масса | 460 кг |
Сенсорный экран диагональю 27 дюймов установлен на станине. Чипы идентификации на оправках и индексный захват заказывают отдельно.
Часто задаваемые вопросы
Где установлен экран диагональю 27 дюймов?
На станине рядом с защитным кожухом. Отдельной управляющей стойки нет.
Передаётся ли результат балансировки на станок?
Да. Передача по локальной сети или через USB входит в стандартную поставку. Чипы на оправках и стыковку с системой учёта инструмента настраивают отдельно под конкретную стойку ЧПУ.
Входит ли индексный захват в стандарт?
Нет. В базовой комплектации индексное измерение с разворотом на 180 градусов выполняет оператор вручную после открытия кожуха. Индексный захват - опция.
Измеряет ли эта машина длину инструмента?
Нет. Машина балансирует оправку, рассчитывает коррекцию, печатает этикетку и передаёт результат в стойку ЧПУ. Длину вылета и геометрию кромки измеряют на пресеттере или на машинах серии TD Preset.
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; давление сжатого воздуха - 6 бар.
