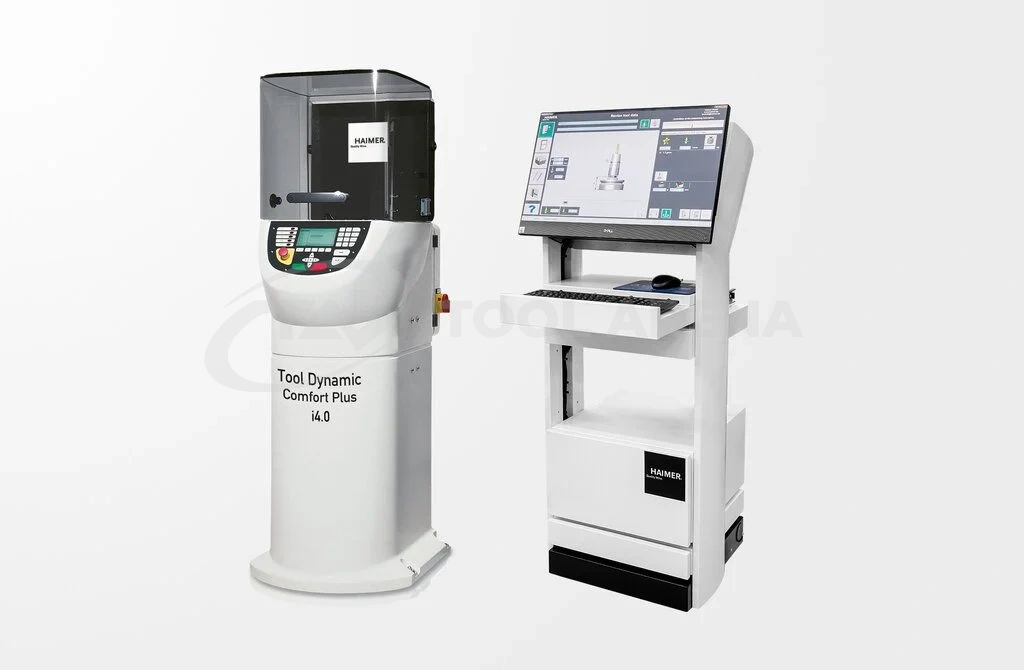

HAIMER Tool Dynamic TD Comfort Plus i4.0 - напольная балансировочная машина
Новинка
Артикул:
TD403-H03-EU
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание

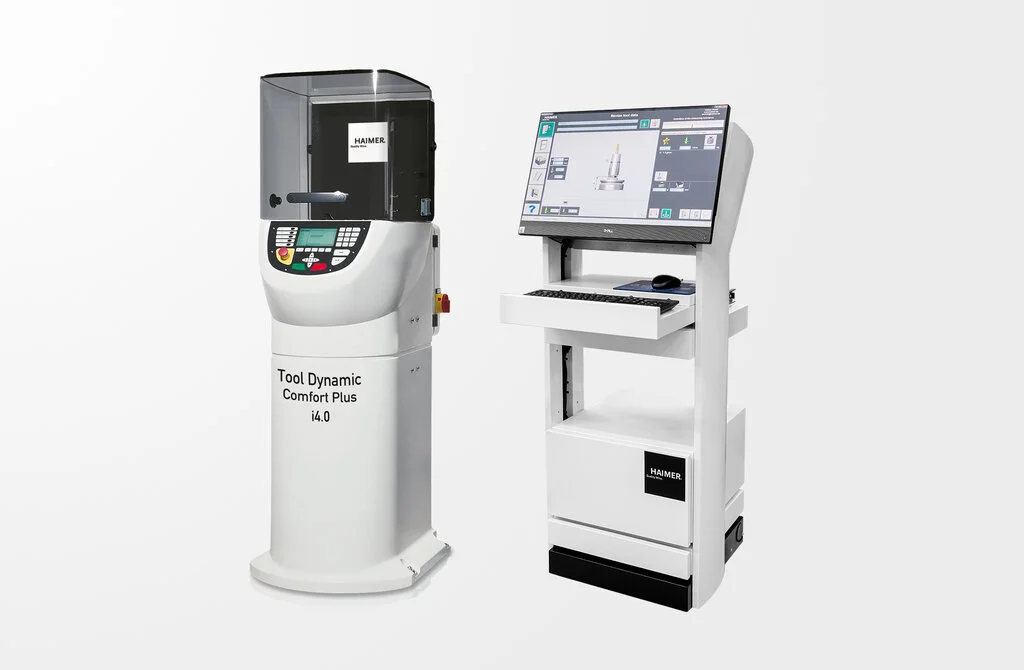

HAIMER Tool Dynamic »TD Comfort Plus i4.0« - напольная балансировочная машина для коррекции дисбаланса инструментальных оправок в одной и двух плоскостях. Отличительная особенность конфигурации Plus - отдельный управляющий терминал с сенсорным экраном диагональю 27 дюймов: оператор работает у стойки рядом со станиной, а не у монитора на корпусе машины. Результат измерения передаётся в стойку ЧПУ станка по локальной сети или через USB. Машина рассчитана на инструмент массой до 30 кг, длиной до 400 мм и диаметром до 380 мм; точность измерения - менее 0,5 г·мм. Суммарная масса станины и терминала - 544 кг; габариты станины - 1100 × 820 × 1500 мм.
Основные показатели
Отдельный управляющий терминал Сенсорный экран диагональю 27 дюймов, клавиатура, мышь и полка под принтер этикеток размещены на отдельной стойке рядом со станиной. Такое рабочее место удобнее при длительной работе, чем экран, закреплённый непосредственно на корпусе машины.
Передача данных на станок Результат балансировки передаётся в стойку ЧПУ по локальной сети или через USB. Формат обмена данными и стыковку с системой учёта инструмента согласуют под конкретную стойку управления при внедрении.
Балансировка в одной и двух плоскостях В стандартной комплектации доступны статическая балансировка в одной плоскости и динамическая - в двух. Коррекцию выполняют фрезерованием, балансировочными винтами, кольцами или радиальным сверлением; положение дисбаланса и точку коррекции указывает лазер.

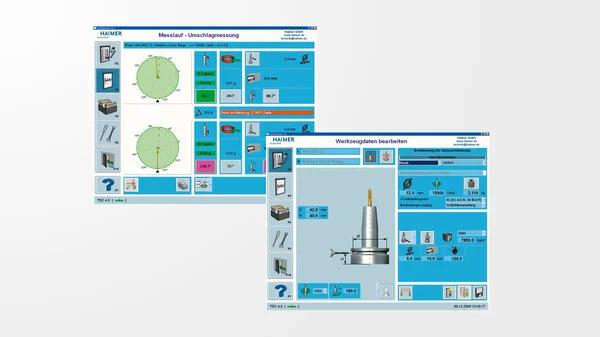

Программное обеспечение TDC 4.0 Графический интерфейс с сенсорным управлением ведёт оператора по циклу измерения, расчёту коррекции и печати этикетки. На экране отображается угловое положение шпинделя; шпиндель может автоматически поворачиваться в выбранную позицию.
Индексное измерение Погрешности компенсируют двумя прогонами с разворотом оправки на 180 градусов. Без индексного захвата разворот выполняет оператор после открытия защитного кожуха. Индексный захват заказывают отдельно: он проводит прогон без ручного разворота оправки и без открытия кожуха.
Параметры инструмента Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. По запросу - удлинённый кожух и расширенные пределы: длина до 700 мм, диаметр до 425 мм.
Точность и привод Точность измерения - менее 0,5 г·мм. Частота вращения шпинделя - от 300 до 1100 об/мин. Мощность привода - 0,4 кВт, питание - 230 В, 50–60 Гц, сжатый воздух - 6 бар.
Масса и габариты Суммарная масса станины и отдельного терминала - 544 кг. Габариты станины - 1100 × 820 × 1500 мм. Станина из полимербетона повышает стабильность измерения.
Назначение Подготовка сбалансированных оправок для высокоскоростной обработки: измерение дисбаланса, расчёт и выполнение коррекции, печать этикетки и передача результата в стойку ЧПУ без ручного переноса значений.
Отдельный терминал и передача данных на станок

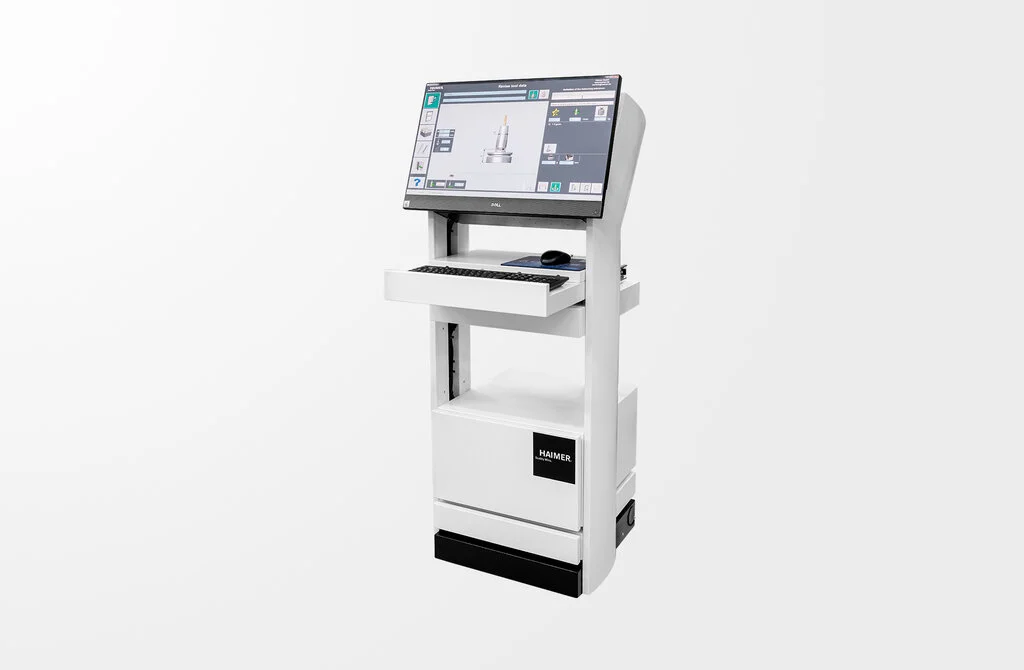

В конфигурации Comfort Plus i4.0 управление вынесено на отдельный терминал. Сенсорный экран диагональю 27 дюймов, клавиатура и мышь стоят на стойке рядом со станиной: оператор вводит параметры, контролирует цикл и печатает этикетку, не наклоняясь к монитору на корпусе машины. Результат балансировки передаётся в стойку ЧПУ по локальной сети или через USB - без ручного переноса значений.
Суммарная масса комплекта - 544 кг (станина из полимербетона и терминал). Чипы идентификации на оправках и индексный захват в стандарт не входят: их заказывают отдельно под систему учёта инструмента и парк адаптеров.
Удобный пост на смену
Оператор работает у терминала: ввод данных, контроль цикла на экране 27 дюймов, печать этикетки на полке стойки. Станина остаётся измерительным постом, управление - рядом с ним.
Инструмент до 30 кг
Длина до 400 мм, диаметр до 380 мм, масса до 30 кг. Точность измерения - менее 0,5 г·мм. По запросу - длина до 700 мм и диаметр до 425 мм с удлинённым защитным кожухом.
Стыковка со стойкой ЧПУ
Передача по локальной сети или через USB входит в поставку. Чипы на оправках и обмен с системой учёта инструмента настраивают отдельно под конкретную стойку (Fanuc, Heidenhain, Siemens и другие).
Управляющий терминал i4.0
Экран 27 дюймов на стойке и данные в стойку ЧПУПрограммное обеспечение TDC 4.0, сенсорный экран диагональю 27 дюймов, клавиатура и мышь на отдельной стойке. Измерение, расчёт коррекции и печать этикетки - на одном посту. Чипы на оправках и индексный захват заказывают как опции.
Стандартная комплектация
Состав стандартной комплектации. Индексный захват, чипы на оправках и позиции из раздела «Опции» в стандарт не входят.
Станина из полимербетона, комплект 544 кг
Управляющий терминал i4.0 с экраном 27 дюймов
Сенсорный экран диагональю 27 дюймов
Клавиатура и мышь
Программное обеспечение TDC 4.0
Передача данных: локальная сеть или USB
Балансировка в одной плоскости
Балансировка в двух плоскостях
Лазерная индикация положения дисбаланса
Индикация угла шпинделя на экране
Поворот шпинделя в заданный угол
Индексное измерение (два прогона, 180°)
Коррекция радиальным сверлением
Коррекция кольцами и подвижными грузами
Коррекция винтами в заданных позициях
Коррекция фрезерованием
Печать результата на этикетке
Измерение повторяющихся оправок одним прогоном
Ящики для адаптеров
Смена адаптера без повторной калибровки
Опции
Дополнительное оборудование и программные модули по каталогу HAIMER. Набор подбирают под парк оправок, регламент участка и систему учёта инструмента.
Индексный захват
Чип на оправке и обмен со стойкой ЧПУ
Кожух 700 мм / Ø 425 мм
Осевое сверление
Индексное измерение без разворота 180°
Протокол измерения
Принтер этикеток Dymo 550
Полка под принтер на терминале i4.0
Полка под весы на терминале i4.0
Учёт удельной массы ротора
Передача массы с весов
Администрирование пользователей
Запрещённые зоны коррекции
Альтернативные позиции коррекции
Укороченный измерительный прогон
Эксцентрическое фрезерование / точение
Набор балансировочных винтов M6
Экспорт результатов
Технические характеристики
| Параметр | »Tool Dynamic TD Comfort Plus i4.0« |
|---|---|
| Плоскости балансировки | одна и две плоскости в стандартной комплектации |
| Управление | отдельный терминал, сенсорный экран диагональю 27 дюймов, программное обеспечение TDC 4.0, передача данных по локальной сети или через USB |
| Точность измерения | менее 0,5 г·мм |
| Частота вращения шпинделя | 300–1100 об/мин |
| Максимальная длина инструмента | 400 мм; по запросу - 700 мм |
| Максимальный диаметр инструмента | 380 мм; по запросу - 425 мм |
| Максимальная масса инструмента | 30 кг |
| Мощность привода | 0,4 кВт |
| Электропитание | 230 В, 50–60 Гц |
| Сжатый воздух | 6 бар |
| Ширина × глубина × высота станины | 1100 × 820 × 1500 мм |
| Масса комплекта | 544 кг (станина и отдельный терминал) |
Сенсорный экран диагональю 27 дюймов установлен на отдельной стойке. Чипы идентификации на оправках и индексный захват заказывают отдельно.
Часто задаваемые вопросы
Где установлен экран диагональю 27 дюймов?
На отдельной управляющей стойке рядом со станиной вместе с клавиатурой, мышью и полкой под принтер этикеток. Экран, клавиатура и мышь стоят на отдельной стойке рядом со станиной.
Передаётся ли результат балансировки на станок?
Да. Передача по локальной сети или через USB входит в стандартную поставку. Чипы на оправках и стыковку с системой учёта инструмента настраивают отдельно под конкретную стойку ЧПУ; индивидуальные адаптации согласуют при внедрении.
Входит ли индексный захват в стандарт?
Нет. В базовой комплектации индексное измерение с разворотом на 180 градусов выполняет оператор вручную после открытия защитного кожуха. Индексный захват - опция: прогон идёт автоматически, без открытия кожуха и без ручного разворота оправки; при смене конуса адаптера позиции захвата заново настраивать не нужно.
Измеряет ли эта машина длину инструмента?
Нет. Машина балансирует оправку, рассчитывает коррекцию (в том числе фрезерованием), печатает этикетку и передаёт результат в стойку ЧПУ. Длину вылета и геометрию режущей кромки измеряют на пресеттере или на машинах серии TD Preset.
Какие требования к питанию и сжатому воздуху?
Электропитание - 230 В, 50–60 Гц; мощность привода - 0,4 кВт; давление сжатого воздуха - 6 бар.
