ZOLLER »pomBasic« - компактное решение для контроля качества инструментов

Новинка

Характеристики

Ход по оси X, мм

Ход по оси Y, мм

180

Ход по оси Z (камера), мм

± 25

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

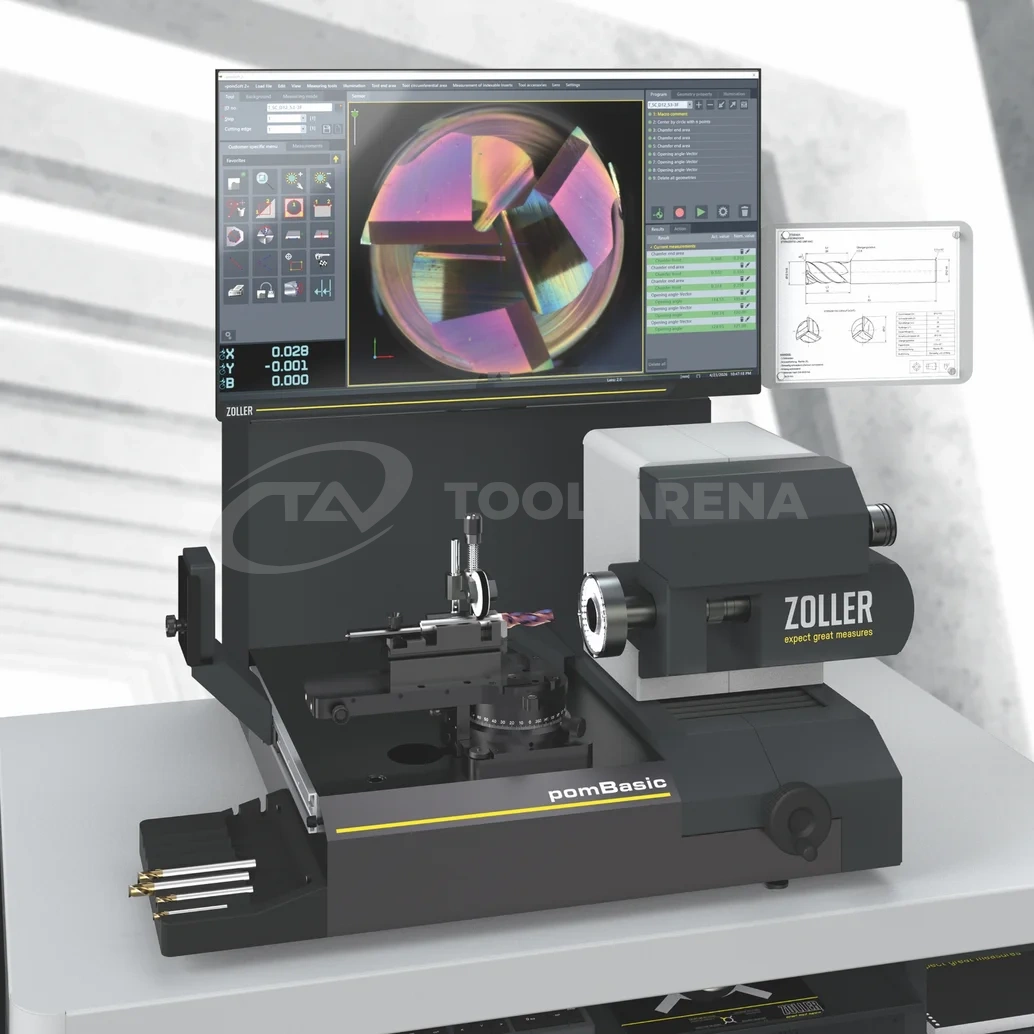

ZOLLER »pomBasic« — компактная настольная измерительная машина для процессно-ориентированного контроля режущего инструмента непосредственно в производстве. Серия объединяет продуманную конструкцию, понятное ПО »pomSoft 2« и гибкую комплектацию оптики — от стандартных свёрл и фрез до микроинструмента в исполнении »pomBasic MTI«. Более 70 параметров можно проверить у станка, в зоне приёмки или на выдаче инструмента, без лишних походов в измерительную комнату.

Основные показатели

Более 70 параметров контроля Углы, радиусы, расстояния, качество режущей кромки, рисунок шлифовки и другие характеристики режущего инструмента

Компактные габариты Установка рядом со шлифовальным станком, в зоне приёмки или на выдаче инструмента

ПО »pomSoft 2« Понятный интерфейс для надёжных измерений и документирования результатов

32" TFT-монитор Промышленный цветной дисплей, встроенный непосредственно в корпус прибора

Ручная подстройка X/Y Точная беслюфтовая механика осей для измерений у процесса

Макрофункция Сохранение и автоматический повтор типовых измерительных программ

Три варианта оптики »pomColorCam«, »pomCam« и микрооптика »pomBasic MTI« — в рамках одной платформы

Сертифицированная безопасность Калибровка на месте с эталонами ZOLLER в соответствии с действующими стандартами

Процессно-ориентированный контроль инструмента pomBasic

Эффективность у процесса

Короткий путь к точному контролю инструмента

Нужно ускорить подготовку и контроль режущего инструмента? Серия »pomBasic« — решение для экономично выстроенного производства прецизионного инструмента: измерение и инспекция там, где это действительно нужно.

Меньше лишних перемещений в измерительную комнату — больше точных результатов прямо у рабочего места. Компактный прибор можно поставить у шлифовального станка с ЧПУ, на входном контроле или на участке выдачи инструмента.

Компактная измерительная техника
Удобное управление для оператора
Подтверждённая безопасность и калибровка

Конструкция

Компактность в каждой детали

»pomBasic« прост в работе, быстр и безопасен — три качества, которые особенно важны в ежедневном производственном контроле. При этом конструкция линейных осей и встроенная прокладка кабелей создают основу для измерений с точностью до микрометра.

Такое сочетание эргономики и надёжности выделяет решение ZOLLER на рынке процессно-ориентированного контроля инструмента.

Калибровка измерительных устройств на месте с сертифицированными эталонами — важная часть системы качества ZOLLER. Это обеспечивает достоверные результаты измерений и высокую точность в соответствии с применимыми стандартами.

Компактность в деталях

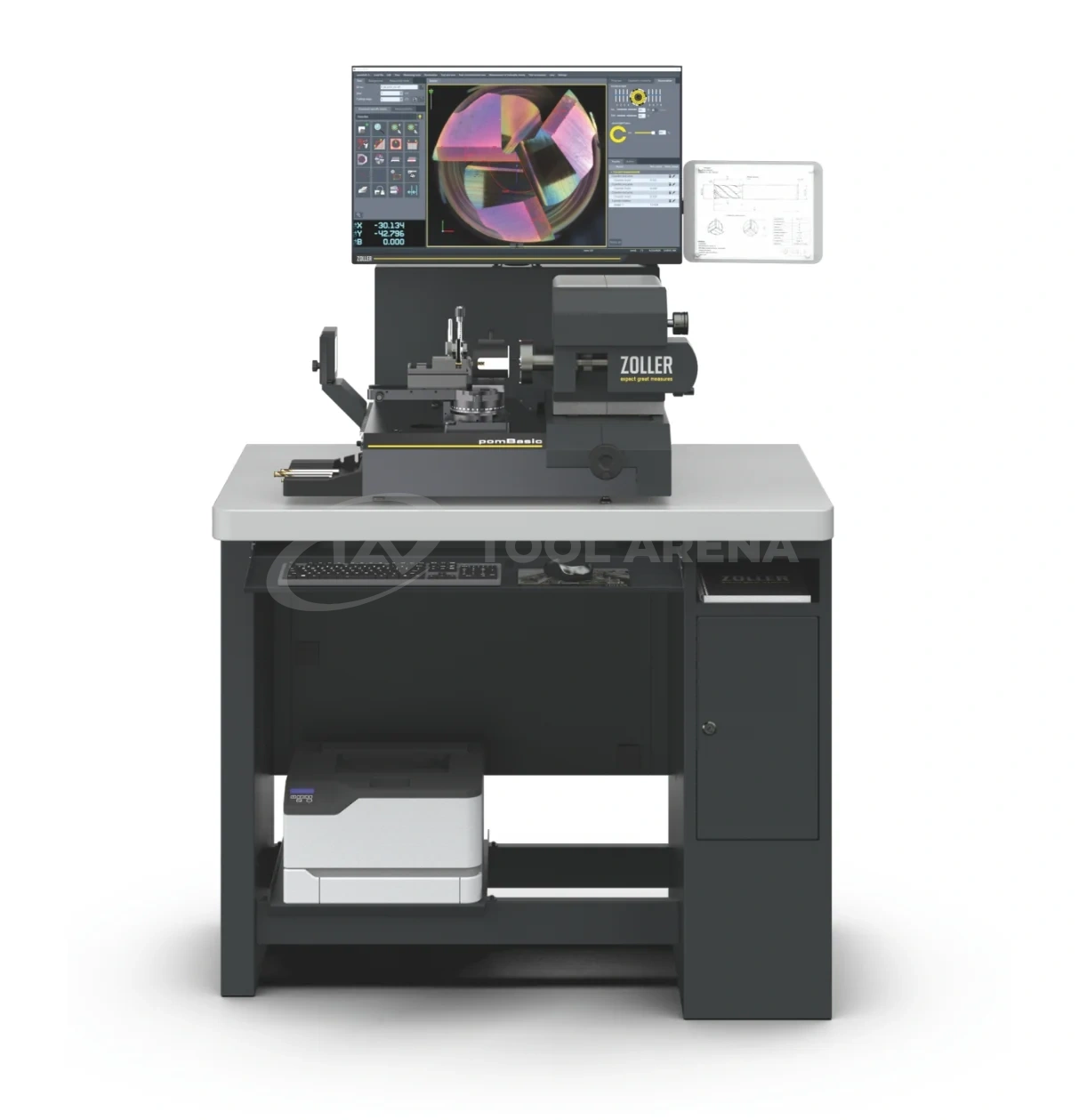

Все узлы »pomBasic« собраны в единый эргономичный комплекс. Наведите курсор или нажмите на точки схемы, чтобы увидеть описание компонента.

Ключевые компоненты

ПО »pomSoft 2«

Понятный интерфейс и логичная структура экранов. 32" цветной TFT-монитор встроен непосредственно в корпус прибора.

Камера в падающем свете

Сегментная LED-подсветка. Ось камеры — ручная точная подстройка или ЧПУ-управление. Три варианта оптики под разные диапазоны инструмента.

Дополнительная подсветка

Плоский LED-рассеиватель для измерений в проходящем свете: наружные контуры, ступени, углы при вершине и другие параметры.

Полка для мыши и клавиатуры

Выдвижная полка на нижней части стола — удобно и не занимает лишнего места.

Цветной лазерный принтер

Встроенное место в столешнице для печати протоколов измерений и рабочих списков.

Держатель чертежей

Чертёж всегда перед глазами рядом с зоной измерения. Магнитный шарнир и быстрая смена креплений.

Ручная подстройка осей X и Y

Точная беслюфтовая механика — основа для воспроизводимых измерений у процесса.

Дополнительная подсветка »pomLightTube«

LED-туннель для контрастной подсветки режущей кромки в падающем свете. Опция точечной подсветки для скрытых участков геометрии.

Полка для документов и аксессуаров

Место для документации, держателей и расходных материалов — всё под рукой у оператора.

Автоматический контроль с помощью макрофункции

Для повторяющихся измерений ZOLLER предлагает макрофункцию: один раз сохраните последовательность — и запускайте её в один клик. Процесс измерения выполняется автоматически: просто, быстро и удобно для оператора.

На экране отображается выбранная макропрограмма для быстрого запуска

Шаг 1 — запуск программы с эталонным изображением

Шаг 2 — позиционирование инструмента относительно эталона

Шаг 3 — автоматическое измерение заданных параметров

Шаг 4 — обзор всех результатов с указанием допусков

Контроль пильных дисков зуб за зубом

Держатель пильного диска расширяет область применения »pomBasic«. С помощью переходных колец можно закрепить диски диаметром от 150 до 600 мм.

Обработка изображений в »pomSoft 2« позволяет в падающем свете определять большое число параметров и геометрий зубьев пильного диска — в осевом и радиальном направлениях.

Обработка изображений »pomSoft 2«

»pomSoft 2«

С помощью обработки изображений в »pomSoft 2« в падающем свете определяются многочисленные параметры и геометрии зубьев пильных дисков — в осевом и радиальном направлениях.

Контроль качества, подтверждённый конструкцией

»pomBasic« прост в освоении, работает быстро и безопасно. Конструкция линейных осей и продуманная прокладка кабелей обеспечивают эргономику, долговечность и точность измерений на уровне микрометра.

Решение ZOLLER для контроля и измерения подтверждает заявленное качество на практике.

Варианты исполнения и области применения

Отдельные файлы для каждой модификации не требуются: это одна платформа »pomBasic« с разными комплектами оптики. На странице моделей ZOLLER выделены два направления применения — универсальный контроль режущего инструмента и микроинструмента.

»pomBasic« — универсальная оптика

Контроль свёрл, фрез, пил, формовочного и сменного инструмента

Когда нужен целенаправленный контроль режущего инструмента, »pomBasic« быстро даёт точные результаты: углы, радиусы, расстояния, качество кромки, рисунок шлифовки. Дополнительный рассеиватель (плоская LED-подсветка) расширяет возможности измерений в проходящем свете — наружные контуры измеряются и документируются без лишних действий.

В падающем свете измеряются все основные типы режущего инструмента: свёрла, фрезы, пильные диски, формовочный инструмент и сменные пластины.

»pomBasic MTI« — Micro Tool Inspection

Контроль и измерение микроинструмента

»pomBasic MTI« (Micro Tool Inspection) — компактное решение, встроенное в производственный процесс, для инспекции и измерения микроинструмента. Высокоразрешающая микрокамера с коаксиальной подсветкой позволяет детально рассматривать инструмент минимальных размеров: зум-объектив обеспечивает увеличение от 125× до 1250×.

Прибор можно использовать в измерительной комнате, на входном контроле или непосредственно в цеху. Даже мельчайшие детали режущей кромки проверяются с высокой точностью.

Как выбрать комплект оптики

»pomBasic« + »pomColorCam«
Цветная видеомикроскопическая система с оптическим зумом, 11 ступеней увеличения. Оптимальна для инструмента от Ø 3 мм и выше.

»pomBasic« + »pomCam«
Монохромная камера с фиксированной диафрагмой и цифровым зумом. Увеличение на 32" мониторе — 23× плюс цифровое масштабирование.

»pomBasic MTI« + »pomMicroCam«
Монохромная микрокамера с оптическим зумом, 6 ступеней. Увеличение 125×–1250×. Диапазон инструмента — от Ø 0,2 мм.

Программное обеспечение и интеграция

ПО »pomSoft 2« — продуманный контроль

Специализированное ПО ZOLLER для процессно-ориентированных измерений основано на проверенной платформе обработки изображений »pilot 4.0« и содержит алгоритмы оценки для шлифовальных и заточных производств, а также для изготовителей инструмента.

Индивидуальные меню под конкретные задачи контроля и типы инструмента
Понятная работа без длительного обучения оператора
Макрофункция для повторяющихся измерений
Сравнение с контуром DXF
Быстрая настройка освещения в падающем и проходящем свете
Избранные группы часто используемых функций

Контроль инструмента — продуман до мелочей

Пошаговые мастера измерений, протоколы контроля в один клик и привязка всех параметров к конкретному инструменту в центральной базе данных ZOLLER z.One обеспечивают эффективные производственные процессы и прослеживаемое качество на каждом этапе.

Опции и аксессуары

Стол-машина, рабочее место стоя

Устойчивое и безопасное размещение измерительной машины »pomBasic« как рабочего места стоя. В комплекте — выдвижная полка для мыши и клавиатуры.

Стол-машина, рабочее место сидя

Удобное рабочее место сидя для длительных задач контроля. Включает выдвижную полку для мыши и клавиатуры.

Дополнительная подсветка (белая / красная)

Плоская LED-подсветка для измерений в проходящем свете по периферии инструмента. Белая — для »pomBasic« с оптикой »pomColorCam«, красная — для »pomBasic MTI«.

Дополнительная подсветка »pomLightTube«

Регулируемая по высоте подсветка для контрастного освещения мельчайших участков режущей кромки в падающем свете — для осевых и радиальных измерений. »pomLightTube« белая/красная — для »pomBasic«, »pomMicroLightTube« синяя — для »pomBasic MTI«.

Точечная LED-подсветка (белая / красная)

Точечный источник света для подсветки труднодоступных участков геометрии инструмента.

Держатель чертежей

Магнитный шаровой шарнир для гибкой ориентации чертежа рядом с зоной измерения.

Лоток для инструмента и аксессуаров

Дополнительное место для инструмента, держателей и расходных материалов в зоне рабочего места.

Расширенный поворотный стол

Для длинного инструмента — свёрл, развёрток и аналогичных — расширенный поворотный стол обеспечивает надёжную фиксацию.

Расширенный держатель для глубоких свёрл

Опора для сверхдлинного инструмента Ø 3–20 мм длиной до 1000 мм. Высота призмы регулируется. Механическое соединение с расширенным поворотным столом.

Комплект оптики

Три варианта оптики: »pomColorCam« (цветная камера с оптическим зумом), »pomCam« (монохромная камера с фиксированной диафрагмой и цифровым зумом), »pomMicroCam« (монохромная микрокамера с оптическим зумом для микроинструмента).

ЧПУ-управление осью камеры

Автоматическое позиционирование камеры относительно поверхности инструмента, комбинированные фокус-изображения и перемещение оси камеры с джойстика.

Цветной лазерный принтер

Встроенное решение для печати протоколов контроля и рабочих списков непосредственно у рабочего места.

Источник бесперебойного питания (ИБП)

Защита от потери данных и прерывания измерений при сбоях электропитания.

Технические характеристики

Общая механика и ход осей X/Y/Z одинаковы для всех исполнений. Отличаются комплект оптики и рабочий диапазон увеличения.

»pomBasic« + »pomColorCam«

Ход по оси X	55 мм
Ход по оси Y	180 мм
Ход по оси Z (камера)	± 25 мм
Зажимаемый диаметр хвостовика	0,5–50 мм (в зависимости от держателя)
Объектив	Цветная видеомикроскопическая система с оптическим зумом, 11 ступеней
Увеличение на 32" мониторе	13×–275×
Рабочее расстояние	90 мм

»pomBasic« + »pomCam«

Ход по оси X	55 мм
Ход по оси Y	180 мм
Ход по оси Z (камера)	± 25 мм
Зажимаемый диаметр хвостовика	0,5–50 мм (в зависимости от держателя)
Увеличение	Цифровой зум
Увеличение на 32" мониторе	23× + цифровой зум
Рабочее расстояние	90 мм

»pomBasic MTI«

Ход по оси X	55 мм
Ход по оси Y	180 мм
Ход по оси Z (камера)	± 25 мм
Зажимаемый диаметр хвостовика	0,5–50 мм (в зависимости от держателя)
Объектив	Монохромная видеомикроскопическая система с оптическим зумом, 6 ступеней
Увеличение на 32" мониторе	125×–1250×
Рабочее расстояние	25 мм

Часто задаваемые вопросы

Почему существуют разные варианты камер?

В зависимости от размеров и типов контролируемого инструмента ZOLLER предлагает три технологии камер в рамках платформы »pomBasic«. Так каждый заказчик получает решение, оптимально подобранное под свои задачи.

Удобны ли приборы в ежедневной работе?

Да. »pomBasic« удобен для оператора: наиболее востребованные функции можно вынести в избранные группы, чтобы каждый пользователь быстро получал доступ к нужным измерениям.

Можно ли увеличивать сечения с помощью цифрового зума?

Цифровой зум доступен в ПО для всех вариантов камер. Дополнительно камеры »pomColorCam« и »pomMicroCam« имеют оптический зум.

Поддерживается ли сравнение с DXF?

Функция DXF позволяет быстро и надёжно совместить инструмент с номинальным контуром в формате DXF.

Есть ли быстрая настройка освещения?

Для падающего света доступна автоматическая настройка освещения в один клик. Все источники света можно быстро выставить через функцию быстрого доступа.

Когда нужен стандартный »pomBasic«, а когда »pomBasic MTI«?

Для »pomBasic« оптимальный диапазон начинается примерно с Ø 3 мм. Для »pomBasic MTI« — с Ø 0,2 мм. Верхний предел по диаметру определяется ходом осей и держателем, а не типом камеры.

Можно ли измерять крупный инструмент на »pomBasic MTI«?

Да. Ход осей X и Y у обоих исполнений одинаков, поэтому на »pomBasic MTI« также можно надёжно измерять инструмент большого диаметра.

Поставляет ли ZOLLER держатели для »pomBasic« и »pomBasic MTI«?

Да, доступен широкий ассортимент держателей для разных типов и размеров инструмента.

Зачем нужно ЧПУ-управление осью камеры?

Оно позволяет получать комбинированные фокус-изображения инструмента, автоматически позиционировать камеру относительно поверхности и перемещать ось камеры с джойстика.

Что такое коаксиальная подсветка у »pomBasic MTI«?

Коаксиальная подсветка встроена в оптическую систему камеры и обеспечивает ровное освещение без теней — особенно важно при контроле микроинструмента.

Характеристики

Рабочая зона
Ход по оси X, мм	55
Ход по оси Y, мм	180
Ход по оси Z (камера), мм	± 25

Дополнительно
Максимальный диаметр зажима, мм	0,5 – 50
