Универсальная измерительная машина ZOLLER smartCheck, модификация 450, высота 620 мм

Новинка

Модификация

smileCheck
smartCheck 450
smartCheck 600
smartCheck 800

Максимальная высота инструмента

420 мм
450 мм
600 мм
620 мм
800 мм
820 мм
1000 мм
1200 мм

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Исполнение Z620: длина до 620 мм, H1 = 1950 мм. Та же оптика и ПО — больше запас по длине для разнообразного инструмента.

Основные показатели

Конфигурация Z620 Z620: до 620 мм, H1 = 1950 мм

Диаметр D До 420/460/620 мм (зависит от оптики)

Контроль у процесса Измерение и инспекция инструмента и шлифовальных кругов у станка

Мультисенсорная технология Проходящий и падающий свет, автоматические циклы (версия с ЧПУ)

Ось Y (опция) ±50 мм для токарного инструмента

ПО »pilot 4.0« Единый интерфейс ZOLLER — от преднастройки до TMS

Сертифицированная точность Калибровка на месте с эталонами ZOLLER

Удлинённый ход

Z620 — 620 мм по Z

Когда инструмент регулярно длиннее 450 мм, но D остаётся до 620 мм.

Конфигурация Z620
Универсальный контроль качества
Подтверждённая калибровка

Высокоточная оптика

Радиусы кромок, углы, длины и диаметры — с точностью до микрометра. Проходящий свет для контура, падающий — для зоны стружкоприёмника и торца.

Мультисенсорная технология ZOLLER

Мультисенсорная технология

Сохранённые последовательности выполняются автоматически по нажатию кнопки (версия с ЧПУ). В падающем свете доступны измерения в зоне стружкоприёмника, по окружности и на торце. Функция детектирования кромки снижает зависимость результата от субъективной оценки оператора. Снимки кромок высокого разрешения удобны для документирования.

Калибровка измерительных устройств на месте с сертифицированными эталонами — важная часть системы качества ZOLLER. Это обеспечивает достоверные результаты измерений и высокую точность в соответствии с применимыми стандартами.

Проверка фактов для инструмента

»smartCheck« прост в работе и уверенно справляется с повседневными задачами контроля. Даже базовая версия включает широкий набор функций и в любой момент расширяется программными пакетами.

Решение ZOLLER для инспекции и измерения подтверждает качество точными и воспроизводимыми данными — не на словах, а на деле.

Мультисенсорная оптика и »pilot 4.0« дают воспроизводимые результаты у процесса.

Конструкция в деталях

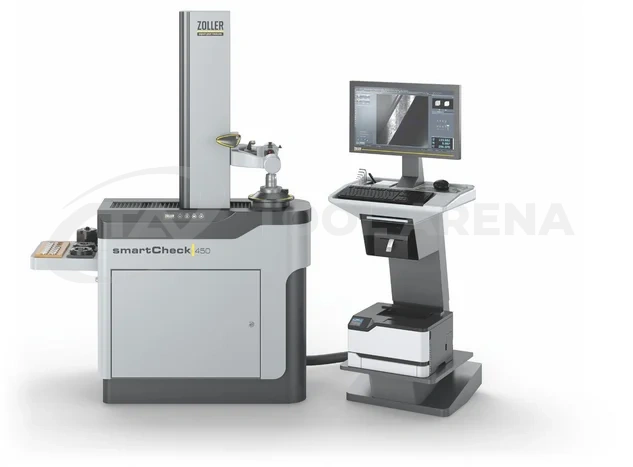

Схема »smartCheck 450« Z620. Наведите курсор или нажмите на точки для описания узлов.

Ключевые компоненты

Рукоятка »eQ«

Эргономичная рукоятка »eQ« (ergonomic & quick) — для удобного перемещения несущей оптики в нужное положение по осям Z и X. Кнопка с символом Solutions настраивается под дополнительные практичные функции, делая работу ещё проще и удобнее.

Камера в падающем свете

Инспекция инструмента с поворотной камерой в падающем свете — для радиальных и осевых задач инспекции и измерения. Встроенная кольцевая LED-подсветка с регулируемой яркостью обеспечивает оптимальное освещение поверхности. Зажим, фиксация и диапазон поворота −30°…90° дают удобный ракурс для каждой точки измерения.

Высокоточный шпиндель »ace«

Удержание и зажим инструмента и держателей всех видов с точностью до микрометра. Адаптация к разным системам крепления обеспечивается универсальной системой смены держателей. Опция: привод с ЧПУ, автофокус и угловая система для автоматической фокусировки кромки и записи контура.

Отдельный блок управления

Место для клавиатуры и мыши, полки для принтера этикеток, лазерного принтера, сканера и инструмента. Высота и угол наклона 24" TFT-монитора регулируются для максимально комфортной работы с ПО. Каждый оператор может настроить рабочее место за несколько шагов.

ПО »pilot 4.0«

Понятное и наглядное ПО, с которым оператор получает надёжные результаты измерений. Единый интерфейс на всех системах ZOLLER — вплоть до ZOLLER TMS Tool Management Solutions. Гибкая структура ПО позволяет быстро внедрять доработки под заказчика.

Стабильное подстолье

Основа прибора: компьютер, электроника и пневмоэлементы размещены в промышленном и сервис-доступном исполнении, аккуратно и с достаточным пространством для удобного доступа и оптимальной вентиляции.

ПО и интеграция

»pilot 4.0« — понятное управление измерением

»pilot 4.0« — мощное и комплексное ПО для всех преднастроечных, измерительных и инспекционных машин ZOLLER. Графический интерфейс быстро и надёжно ведёт оператора к точным результатам измерений. Благодаря »pilot 4.0« даже сложные измерительные задачи решаются с первого раза. Функциональность настолько широка, что есть решение для любой задачи. »pilot« считается признанным отраслевым эталоном измерения, контроля и управления режущим инструментом.

Анализ инструмента без лишней сложности

Серии »smileCheck« и »smartCheck« с поворотной камерой в падающем свете идеально подходят для инспекции инструмента. Параметры, геометрические данные и контуры режущих кромок фиксируются радиально и осево — анализ выполняется универсально, быстро и удобно.

Детальная проверка контуров инструмента

ПО ZOLLER, разработанное совместно с производителями инструмента, рассчитано на высокие требования. Даже сложные измерительные и инспекционные задачи решаются понятно и без лишней сложности.

Решения для специализированных задач

Точность во всём — »pilot 4.0« предлагает инновационные решения для специальных задач и непрерывно развивается в ZOLLER с большим собственным отделом разработки, чтобы соответствовать новым технологиям инструмента, выполнять запросы заказчиков и упрощать существующие процессы. Например, важная подготовка шлифовальных кругов к новым заказам. ZOLLER предлагает сквозное решение для короткого времени наладки и прохода: от учёта и хранения до сборки, измерения и передачи данных на шлифовальный станок.

Эффективность заточного производства

Наибольший потенциал роста эффективности — вне шлифовального станка: решения ZOLLER ускоряют подготовку, контроль и передачу данных. Кто измеряет и проверяет быстрее, работает экономичнее и увереннее инвестирует в развитие производства.

Протоколирование и сетевое взаимодействие данных

Измерительная машина — узел обмена данными между заточным участком, CAM и станком с ЧПУ. Наведите курсор или нажмите на точки схемы.

Коррекция контура формовочного инструмента

Коррекция контура формовочного инструмента — сравнение отсканированного фактического контура с целевым контуром в формате DXF. ПО »coCon« инвертирует отклонения и формирует коррекцию контура для передачи на станок в виде нового DXF-файла.

Интерфейсы

Измерительная машина получает файл измерительных данных от системы программирования или шлифовального станка и автоматически формирует измерительную последовательность. Фактические данные инструмента передаются с измерительной машины ZOLLER в систему программирования или на управление станком, где УП оптимизируется для серийного производства.

Технические характеристики

Сводная таблица всех конфигураций »smartCheck 450«. Диаметр D зависит от оптической комплектации.

»smartCheck 450« — варианты по длине Z

Выделены параметры конфигурации Z620 (данное торговое предложение).

Параметр	Z450	Z620	Z820
Макс. длина Z	450 мм	620 мм	820 мм
Макс. диаметр D	420/460/620 мм	420/460/620 мм	420/460/620 мм
Макс. диаметр калибра d	70 мм	70 мм	70 мм
Ход оси Y	±50 мм (опция)	±50 мм (опция)	±50 мм (опция)
Число осей	3–4	3–4	3–4
Высота H1	1750 мм	1950 мм	2150 мм
