Универсальная измерительная машина ZOLLER »genius« для контроля режущего инструмента
Новинка
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание

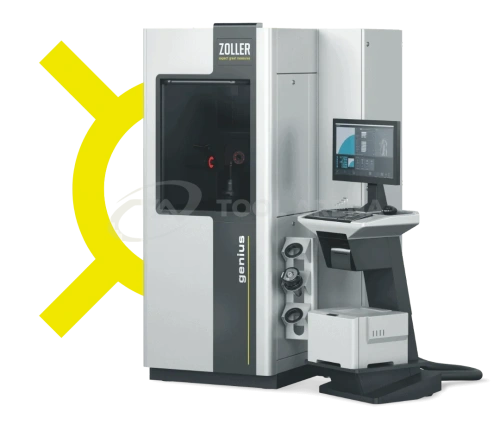

ZOLLER »genius« — высокоточная универсальная измерительная машина для производителей инструмента и заточных цехов. Бесконтактное полностью автоматическое измерение более 100 параметров прецизионного инструмента в 2D/3D — надёжное доказательство качества вашей продукции.
Основные показатели
Более 100 параметров Измерение в 2D/3D бесконтактно, полностью автоматически и с высокой надёжностью
Макс. длина Z 600 мм
Макс. диаметр D 400/260 мм
Макс. диаметр калибра d 100 мм
Число осей 5–6
Масса ~820 кг
Точность и сертификация Абсолютная измерительная точность; уникальная в мире сертификация DAkkS
ПО »pilot 4.0«, »expert«, »elephant 2.0« и специализированные модули
Умный прогресс
Точные данные как доказательство качестваПроизводителю или заточному цеху нужно подтверждать лучшее качество. »genius« даёт точные измерительные данные — неоспоримое подтверждение высокого уровня изготовления инструмента.
Каждое измеренное значение — основа для дальнейшего улучшения качества продукции.
- Абсолютная точность и надёжность процесса
- Сертификация DAkkS
- Простая работа и выбор параметров
Калибровка измерительных устройств на месте с сертифицированными эталонами — важная часть системы качества ZOLLER. Это обеспечивает достоверные результаты измерений и высокую точность в соответствии с применимыми стандартами.
Для автоматизированной точности

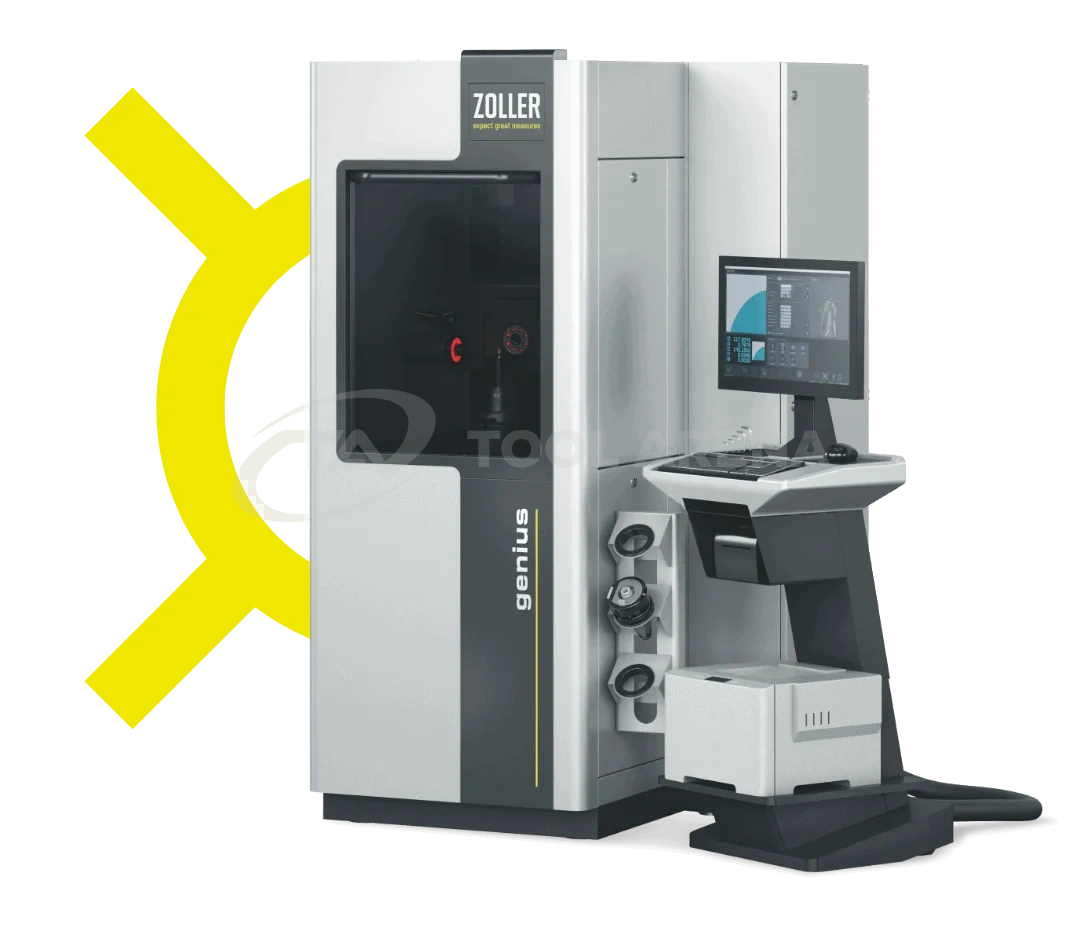

Схема »genius«. Наведите курсор или нажмите на точки для описания узлов.
Ключевые компоненты
Варианты хранения
Для держателей и промежуточных коробок — встроенные полки: внутри для коробок, сбоку для держателей. Аксессуары всегда под рукой.
Блок управления »cockpit«
Эргономика и комфорт за счёт индивидуальной настройки. Регулируются высота и положение »cockpit«, наклон 24" TFT-монитора.
Камера в падающем свете
Мультисегментная LED-подсветка и поворотное устройство с ЧПУ. Автоматическое измерение геометрии по окружности, в зоне стружкоприёмника и на торце — углы, контуры канавок, фаски и др.
Шкаф управления
Активная вентиляция. Электронные компоненты установлены аккуратно и безопасно. Удобный доступ для обслуживания.
Высокоточный шпиндель »ace«
Удержание и зажим всех видов инструмента и держателей с точностью до микрометра. Универсальная система смены держателей. Привод с ЧПУ, автофокус и угловая система.
Камера в проходящем свете
Телецентрический проходящий свет, до 5 Мпкс. Измерение контуров кромок и ступенчатой геометрии в силуэте. Высокая частота кадров при вращении инструмента.
ПО »pilot 4.0«
Понятное и наглядное ПО для надёжных результатов измерений. Единый интерфейс ZOLLER — вплоть до TMS. Гибкая структура для быстрых доработок под заказчика.
Рукоятка »eQ«
Эргономичная рукоятка »eQ« (ergonomic & quick) — перемещение осей X, Y и Z. Кнопка Solutions настраивается под дополнительные функции.
Высокоточная оптика
С »genius« можно измерить практически всё на инструменте — точно, полностью автоматически и бесконтактно. Независимо от сложности геометрии.
Гарантированная точность
Требования менеджмента качества постоянно растут — нужна стабильная погрешность измерения. В машинах ZOLLER для определения длиновых отклонений используются высокоточные калибровочные эталоны из Borofloatglas® по DIN EN ISO 10360 (не менее трёх измерительных последовательностей). Точность документируется в двух измерениях и прослеживается в любой момент.
Проверка фактов для инструмента
»genius« прост в работе и рассчитан на долгий срок службы. Универсальная измерительная машина предназначена для многопрофильных измерений прямо в цехе.
Решение ZOLLER для инспекции и измерения подтверждает качество точными данными — не на словах, а на деле.
Максимальная производительность без лишних усилий
Ни одна измерительная машина на рынке не сочетает так убедительно удобство работы и геометрические данные с точностью до микрометра. Технология ZOLLER упрощает сложный контроль качества инструмента.
ПО и интеграция
»elephant 2.0« — предельно простая работа
01. Выбор типа инструмента, например концевая фреза → фреза с радиусом при вершине
02. Выбор нужных параметров
03. Активное измерение, например радиуса контура режущей кромки
04. Результаты измерений (19 параметров, измерены полностью автоматически без ввода данных и программирования)
»expert« — специалист по прецизионному инструменту
»expert« — специализированное ПО для измерений прецизионного инструмента на базе »pilot 4.0«. Формирует оптимальную измерительную последовательность из выбранных параметров. Полностью автоматически, воспроизводимо, с фотореалистичным выбором параметров. Параметры для измерительной программы отмечаются в чекбоксах быстро и с привязкой к инструменту — подтвердили выбор, и измерение начинается.
Измерение контуров »lasso«
Сканирование любых контуров инструмента и деталей, сравнение факт/номинал или размерный анализ контура.
Анализ инструмента »metis«
Измерение и документирование контуров, радиусов, углов, расстояний и дефектов (износ) в падающем свете.
ZOLLER »caz«
Виртуальная измерительная машина для рабочей станции ПК: внешнее создание процесса контроля и измерения, включая измерительные программы, целевые значения и допуски на основе 3D-модели инструмента до начала производства.
Оптимизация процесса — сетевое взаимодействие с точностью до микрометра
Цепочка от определения инструмента до поставки с протоколом. Наведите курсор или нажмите на точки схемы.
Технические характеристики
Основные параметры »genius«.
| Макс. длина инструмента Z | 600 мм |
| Макс. диаметр D | 400/260 мм |
| Макс. диаметр калибра d | 100 мм |
| Число осей | 5–6 |
| Масса | ~820 кг |
Часто задаваемые вопросы
В чём главное отличие приборов настройки и инспекции?
На инспекционных приборах доступны дополнительные оси, датчики и камеры для полного измерения режущего инструмента.
Какой инструмент измеряют на машинах ZOLLER?
На инспекционных машинах ZOLLER измеряется весь вращающийся режущий инструмент. Стационарный инструмент, например пластины, можно измерять со специальными адаптерами по запросу заказчика.
Можно ли подключить прибор к шлифовальному станку?
Да — по сетевому подключению или через USB-накопитель файл инструмента передаётся с измерительного прибора на шлифовальный станок или обратно. Для многих систем программирования доступен файловый интерфейс.
Нужно много времени на измерение стандартного инструмента?
Нет. В ПО есть автоматически создаваемая программа ZOLLER »elephant« — с ней базовые геометрии измеряются просто, без сложных настроек.
Чем »genius« отличается от »threadCheck«?
»threadCheck« основан на конструкции »genius«, но имеет дополнительную ось горизонтального поворота и специальные программы для резьбового инструмента. Поворот позволяет правильно сфокусировать и измерить контур боковин резьбы без искажений.
Можно ли измерять только инструмент?
Нет, можно измерять разные объекты — например шлифовальные круги или готовую деталь.
Какого размера может быть инструмент?
Приборы комплектуются разными камерами по запросу. Для производителей инструмента диаметром более 3 мм — стандартная камера для макроинструмента; для микроинструмента от 0,4 мм — микрокамера.
Есть ли решения автоматизации для серии »genius«?
Да, ко всем машинам серии »genius« можно подключить систему автоматизации »roboSet 2«.
