Термозажимная установка ZOLLER PowerShrink 600

Новинка

Модификация

400
400 | 11
600

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

ZOLLER »powerShrink 600« — высокопроизводительная индукционная термоусадка для инструментов длиной до 600 мм. Расширенные опции оснащения, опциональная катушка 22 кВА для Ø 40–50 мм и воздушное охлаждение »zStream« — топ-класс усадочных установок.

Основные показатели

Высокий класс Длина усадки до 600 мм — для требовательных производственных задач

Катушка 14 кВА Встроенная индукционная катушка; опционально 22 кВА для патронов Ø 40–50 мм

»actbyLight« »shrinkbyLight«, LED-контроль на катушке и »coolbyLight« на системе охлаждения

До 30% экономии электроэнергии По сравнению с предыдущей моделью — тепло подаётся точно в зону усадки

Катушка »varOct« Внутренний диаметр до 45,8 мм; две параллельные обмотки с раздельным управлением

Охлаждение Пять охлаждающих колоколов D 6–32 мм; опционально »zStream«

ПО »pilot« Сенсорный TFT 12,5" с понятным графическим интерфейсом

»idChip« Сканер DataMatrix — параметры усадки сразу в »pilot«

Высокий класс

Максимальная производительность и гибкость

»powerShrink 600« — решение для тех, кому нужна усадка инструментов до 600 мм в длину с дополнительным комфортом и расширенными опциями оснащения.

В стандартной комплектации — цветной TFT-монитор 12,5" и ПО ZOLLER »pilot«. Наглядные функциональные зоны и цветовая индикация состояния повышают эргономику. »powerShrink 600« — топ-класс усадочных установок в мире.

Длина усадки до 600 мм
Опционально катушка 22 кВА Ø 40–50 мм
Опционально воздушное охлаждение »zStream«

Меньше энергии — больше отдачи

»powerShrink 600« экономит время, снижает затраты на электроэнергию и бережно относится к термоусадочным патронам благодаря слаженной работе электроники, ПО и механики в продуманном и надёжном процессе усадки.

30% экономии электроэнергии

Индукционная технология ZOLLER оптимально нагревает термоусадочные патроны: равномерно по всей зоне зажима и ровно столько, сколько необходимо. Короче циклы нагрева и охлаждения, меньше время переналадки, дольше срок службы патронов.

До 30% экономии электроэнергии по сравнению с предыдущей моделью — вклад ZOLLER в устойчивое производство. Тепло и энергия используются именно там, где нужно для безопасной усадки и снятия инструмента.

Технология термоусадки

Продуманная конструкция для максимальной эффективности

ZOLLER Re-inventing the induction coil

Индукционная катушка ZOLLER — ключевой узел »powerShrink 600«. Две параллельные обмотки включаются по отдельности и регулируются в зависимости от диаметра и длины зажима. Энергия подаётся точно в зону зажима, нагрев и охлаждение ускоряются, термоусадочные патроны меньше изнашиваются.

Катушка с системой экранирования »varOct« Катушка с экранирующими дисками

Точность в каждой детали

Вдохновлённая современной архитектурой и оптической кинематикой, индукционная катушка ZOLLER с системой экранирования »varOct« обеспечивает максимальную эффективность и эргономику при термоусадке.

8 ферритовых элементов

Восемь подвижных элементов экранирования »varOct« перемещаются по замкнутой траектории — уникальная конструкция ZOLLER, в которой продуманный дизайн сочетается с высокой эффективностью.

Гибкость в мгновение ока

Индукционная катушка ZOLLER с экранирующими дисками — простой ручной процесс усадки при редкой смене диаметра или небольшом разбросе размеров.

Диски разного диаметра оптимально направляют и экранируют магнитное поле катушки. Опциональная система сопровождения »shrinkbyLight« — LED-контроль диаметра и индикация состояния обмоток — повышает надёжность процесса.

»coolbyLight«

Эффективное охлаждение

С »powerShrink 600« охлаждение выполняется с максимальной эффективностью. Пять охлаждающих колоколов для стандартных термоусадочных патронов от D 6 до D 32 мм обеспечивают быстрое равномерное охлаждение благодаря продуманной конструкции и встроенному контактному охлаждению. Патроны защищены, высокая соосность сохраняется. Опционально — стандартные колокола или воздушное охлаждение »zStream«.

Охлаждающие колокола Направляющая колокола ZOLLER »zStream«

Комфорт и безопасность

Под каждую задачу — свой колокол: стандартный или с сопровождением оператора »coolbyLight« для максимальной безопасности. Оба варианта — со свободной направляющей или с линейной механической направляющей по запросу.

Направляющая колокола

Простое крепление или надёжная направляющая? Два варианта: простой фиксатор или линейная направляющая для максимального комфорта и безопасности.

Уникальная альтернатива охлаждению

Воздушная система охлаждения »zStream« от ZOLLER — максимальная гибкость и защита при охлаждении инструмента и патронов независимо от контура и диаметра. Режущие кромки полностью защищены от повреждений. Адаптеры охлаждения не нужны. Равномерное охлаждение по всей длине инструмента до 350 мм.

Высокопроизводительное взаимодействие компонентов

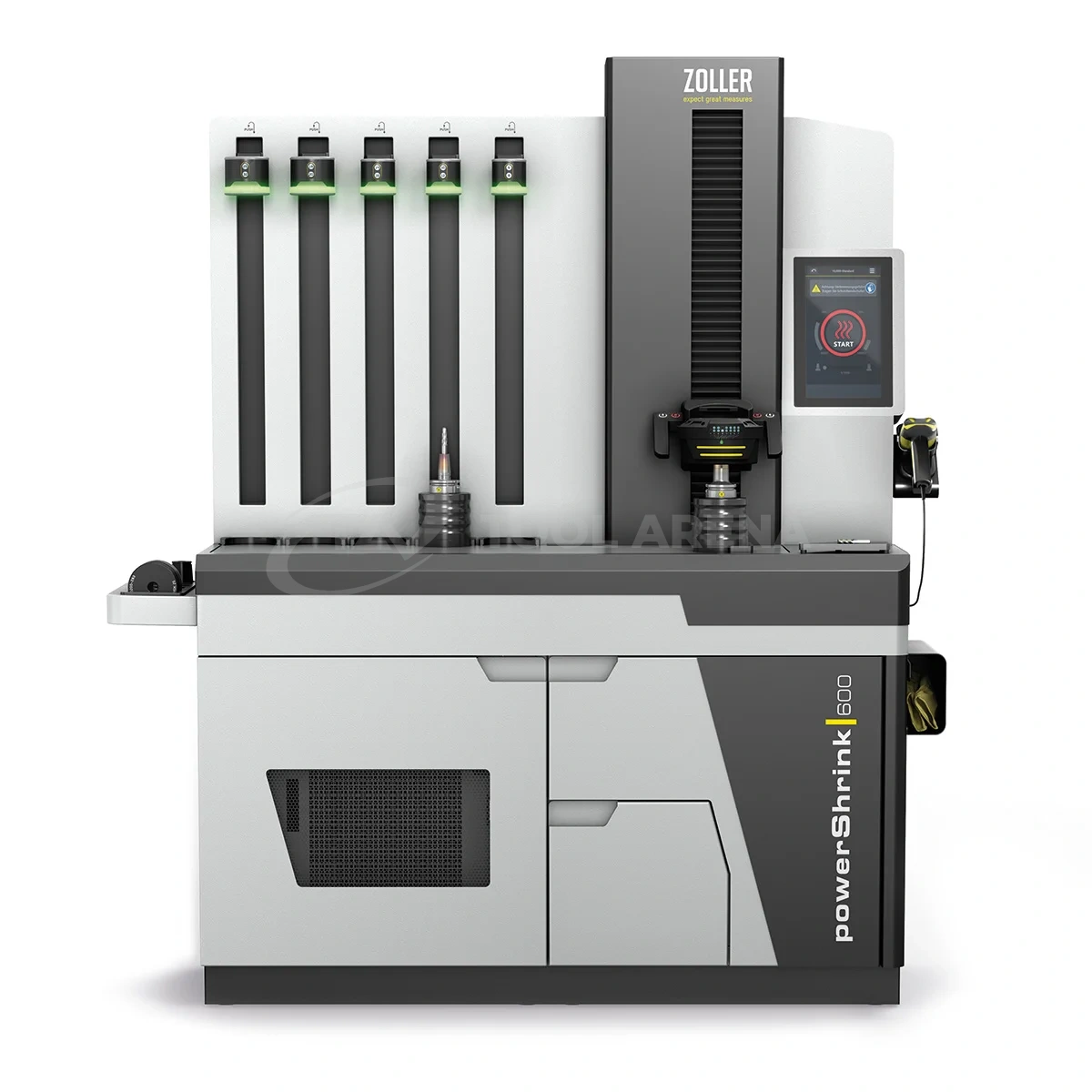

Схема »powerShrink 600«. Наведите курсор или нажмите на точки для описания узлов.

Ключевые компоненты

»coolbyLight«

Охлаждающие колокола с LED-сопровождением, управлением охлаждением и индикацией диаметра. »powerShrink 600« — опционально стандартные колокола или »zStream«.

Ось катушки

Плавное перемещение катушки. Пневморазблокировка, направляющая THK, противовес. Максимальная длина инструмента 600 мм.

Индукционная катушка »varOct«

Система экранирования »varOct«, внутренний Ø до 45,8 мм. »shrinkbyLight« и отсос дымовых газов. Ручная или автоматическая настройка диаметра.

Сенсорный TFT-монитор

12,5" с ПО »pilot«. Наглядный интерфейс, менеджер охлаждения с автоматическим отключением модуля — экономия энергии.

Подстолье

Прочная конструкция. Водяной охладитель на выдвижном ящике — удобный доступ для обслуживания.

Полки для хранения

Слева и справа — сканер, щётки, перчатки, адаптеры охлаждения и монтажные кольца у рабочего места.

Место для хранения

Три отсека в нижнем столе с выдвижным ящиком — охлаждение, отсос, аксессуары.

Рабочая поверхность

Нержавеющая сталь — место для нагрева и охлаждения патронов. Инструмент перемещается легко и бесшумно.

Направляющая колокола

Линейная механическая направляющая с противовесом — безопасная установка без касания кромки. Опция — простой фиксатор.

Ручной сканер

Считывание »idChip« — параметры усадки сразу в »pilot«.

ZOLLER кардинально обновил термоусадку

В технологии термоусадки началась новая эра. Переработаны ключевые элементы усадочных установок — на рынок вышло поколение устройств, существенно превосходящее другие решения.

Высокая экономия энергии, нагрев с почти 100% КПД, быстрое охлаждение и продуманное сопровождение оператора — усадка и снятие инструмента с ZOLLER по-новому определяют устоявшийся процесс.

Безопасно и эффективно к цели

С »powerShrink 600« термоусадочный инструмент быстро готов к работе — благодаря понятному ПО »pilot«, интеллектуальной индукционной системе и постоянному контролю рабочих шагов.

Технология »powerShrink« обеспечивает минимальное время процесса. Даже неопытный оператор после короткого обучения достигает коротких циклов. ПО »pilot« ведёт по всем шагам и автоматически управляет многими процессами. На экране показывается нужный компонент для каждого шага; графическая поддержка на дисплее и световое сопровождение »actbyLight« делают работу с »powerShrink« безопасной и эффективной.

Шаг 1: установка патрона и выбор параметров

Установите термоусадочный патрон, выберите параметры нагрева (вручную или автоматически через »idChip«)

Система экранирования: установите и выровняйте экранирующий диск или »varOct« (вручную или с приводом)

Опустите катушку на термоусадочный патрон

Запустите нагрев — прогресс отображается в ПО

После нагрева поднимите катушку, вставьте режущую часть в патрон

Сдвиньте монтажную чашу к мигающему зелёному охлаждающему колоколу и установите на место

Охлаждение запускается автоматически, окончание отображается миганием синим

По окончании охлаждения снимите охлаждающий колокол с патрона

Чёткое управление и надёжная связь

Наглядный графический интерфейс ПО ZOLLER »pilot« ведёт оператора пошагово и безопасно — крупные функциональные кнопки и продуманная цветовая схема. Монитор 12,5" с чётким изображением.

Главное меню — крупные функциональные зоны с наглядными изображениями: выбор типа патрона, параметров или сканирование кода

Выбор параметров — нужные параметры нагрева выбираются просто и безопасно через понятные кнопки в ПО

Функция сканирования — все параметры для патрона загружаются автоматически независимо от производителя; можно отслеживать число циклов нагрева и информацию по каждому патрону

Пошаговое сопровождение — на протяжении всего процесса усадки »pilot« показывает, какой шаг и когда выполнить

Индикация состояния — нагрев или охлаждение: »pilot« показывает ход процесса и важные указания по безопасности

Технические характеристики

Основные параметры »powerShrink 600«.

Длина усадки инструмента	600 мм
Макс. внутренний диаметр катушки »varOct«	45,8 мм
Макс. внутренний диаметр катушки с экранирующими дисками	50 мм
Диапазон диаметра с экранирующими дисками	3–32 мм
Диаметр усадки с катушкой 22 кВА	40–50 мм

Часто задаваемые вопросы

До какой температуры нагревается патрон при усадке?

Зависит от геометрии патрона, диаметра зажима и размера конуса. У стандартных патронов — 4,5°, у тонких — 3°. В зависимости от типа при усадке используется температура от 150 °C до 350 °C.

Какие материалы режущего инструмента допустимы?

Сталь, HSS, твёрдый сплав, тяжёлые металлы, металлический порошок, удлинители для термоусадки.

Какой допуск на диаметр хвостовика инструмента?

Допуск хвостовика режущего инструмента — h6 или h5.

Можно ли отслеживать срок службы патрона и число циклов усадки?

На »powerShrink 600« это возможно по уникальному ID патрона, например через технологию ZOLLER »idChip«. Каждый цикл контролируется и регистрируется в ПО »pilot«.

Минимальное и максимальное время нагрева?

Зависит от геометрии патрона и диаметра зажима. Для малых диаметров — 2–3 с, для больших — 5–7 с.

Минимальное и максимальное время охлаждения?

ZOLLER предлагает два типа охлаждения: бесконтактное с воздухом и адаптерами охлаждения. С адаптерами — 60–120 с в зависимости от диаметра. С воздушным охлаждением »zStream« выполняется кондиционирование всего патрона от носа до фланца — 3–5 мин в зависимости от диаметра.

Нужно ли кондиционированное помещение для установки?

Нет. Устройство можно установить в безпылистом участке цеха.

Как работает термоусадка?

Внутренний диаметр патрона чуть меньше диаметра хвостовика. Индукционным нагревом зона носа расширяется, инструмент вставляется, затем патрон охлаждается — диаметр сжимается и удерживает хвостовик с высокой точностью.

Что такое бесконтактное и контактное охлаждение?

Бесконтактное — без прямого контакта с патроном, например через адаптеры охлаждения или воздушное охлаждение. Контактное — охлаждение жидкостью после нагрева (закалка): срок службы патрона сокращается, возможна коррозия; жидкость быстро загрязняется и требует замены.

Можно ли на одной машине усаживать Ø 3–32 мм и тяжёлые патроны свыше 32 мм?

Да, на »powerShrink 600« катушки 14 кВА и 22 кВА быстро меняются через интерфейс быстрой смены.

Можно ли выставить общую длину инструмента после усадки?

Да, с системами выставки »eQset« и »liteSet« общую длину можно предустановить на »powerShrink 600«.
