Координатная плита Quick•Point® Duo 52 104 x 104 x 27 мм с монтажными отверстиями для Quick•Tower 75606

Артикул: 75606

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Координатная плита Quick•Point® duo6

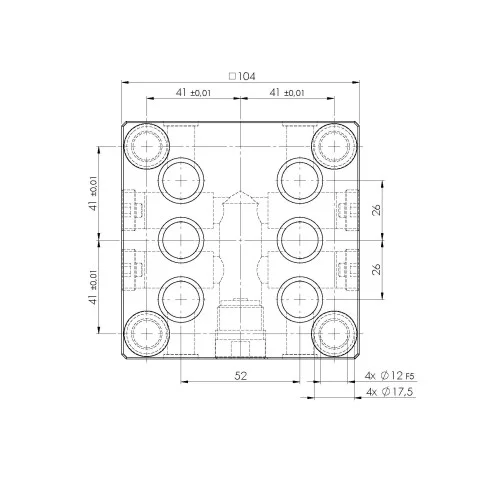

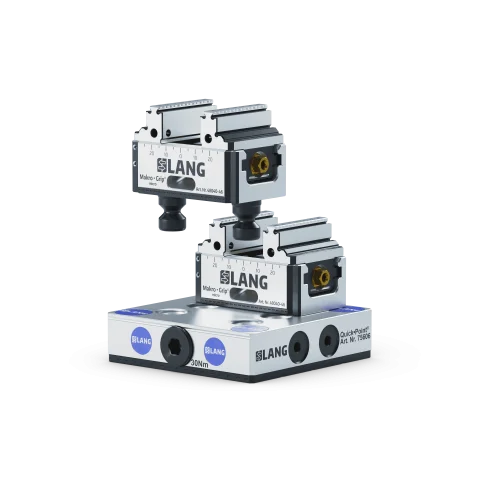

Координатная плита Quick•Point® duo6 оснащена 6 посадочными отверстиями нулевой точки, что обеспечивает 3 варианта установки: двое тисков Makro•Grip® 46 micro бок о бок, одни тиски Makro•Grip® 46 micro по центру или стандартные 5-осевые тиски Makro•Grip® (46 или 77) с четырьмя тяговыми штифтами. Плита имеет монтажные отверстия с сеткой 82 мм, что позволяет устанавливать её на зажимную колонну Quick•Tower без дополнительных доработок.

Технические характеристики

Габариты	104 x 104 x 27 мм (4.09" x 4.09" x 1.06")
Прижимная кромка	Нет
Межплиточная сетка	Да
Тип зажима	Одинарный зажим
Количество зажимных мест	1
Монтажные отверстия	Под межцентровое расстояние 82 x 82 мм (подходит для Quick-Tower)
Пазы под шпонки	Нет (не требуются)
Фиксирующие отверстия M5	Нет (не требуются)
Размер сетки (система)	52 мм
Размер совместимых тисков	46 Micro / 46 / 77
Диаметр тяговых штифтов	16 мм (0.63")
Максимальный затягивающий момент	30 Нм
Материал	Сталь
Вес	1.84 кг (4.06 фунта)
Упаковочная единица	1 шт.

Комплект поставки

1 x Плита нулевой точки Quick•Point® duo6
6 x Защитные заглушки 45052-20, ø 16 мм, для шага 52 мм, пластиковые
4 x Пластиковые заглушки Quick•Point® ø 20 мм (арт. 45008-20)
2 x Центрирующие втулки 45000-09, ø 12 x 12 мм, под винт M10
4 x Винт с цилиндрической головкой M10 x 35
