Quick•Point® 52, Single Plate 104 x 104 x 27 mm, without mounting bores Item No. 45600

Артикул: 45600

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Обзор ключевых характеристик

Самая компактная плита Quick•Point® с шагом сетки 52 мм часто устанавливается в ряд на поворотных столах или зажимных пирамидах и применяется для многоместного зажима небольших деталей. Она также подходит для установки на палеты и угловые зажимные элементы. Плита поставляется без предварительно выполненных крепежных отверстий, что позволяет изготовить их под конкретные требования заказчика. В углах предусмотрено свободное место под крепежные отверстия с диаметром цековки до 17.5 мм.

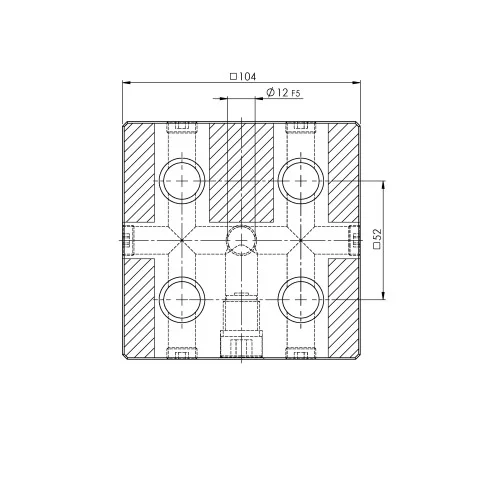

Габариты	104 x 104 x 27 мм (4.09" x 4.09" x 1.06")
Зажимная кромка в комплекте	Нет
Межплиточная сетка	Да
Тип зажима	Одинарный зажим
Количество зажимных узлов	1-местная
Крепежные отверстия	Нет, возможно изготовление (дополнительная услуга)
Шпоночные пазы	Нет, возможно изготовление (дополнительная услуга)
Базовые отверстия M5	Нет, возможно изготовление (дополнительная услуга)
Упаковочная единица	1 шт.
Масса	1.99 кг (4.39 lbs)
Материал	Сталь

Дополнительные параметры

Момент затяжки	30 Нм (максимально допустимый крутящий момент)
Размер тисков	46 Micro / 46 / 77 (размер совместимых тисков)
Совместимость с Quick-Lock	Да (возможно подключение системы быстрого зажима)
Шаг сетки	52 мм (шаг системы нулевой точки)
Размер зажимных штифтов	16 мм (0.63") (диаметр совместимых штифтов)

Комплект поставки

1 x Плита нулевой точки
1 x 45052-20: Защитные заглушки, ø 16 мм, для расстояния 52 мм, пластиковые (4 шт.)
