Пресеттер Haimer VIO linear диаметр 420 мм, длина до 500 мм
:
Максимальный диаметр инструмента
- 420 мм
- 700 мм
- 1000 мм
Максимальная длинна инструмента по оси Z
- 500 мм
- 700 мм
- 1000 мм
Характеристики
Максимальный диаметр инструмента, мм
420
Максимальная длина инструмента по оси Z, мм
500
Максимальный вес инструмента, кг
160
Все характеристики
Под заказ
Нашли дешевле?
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание

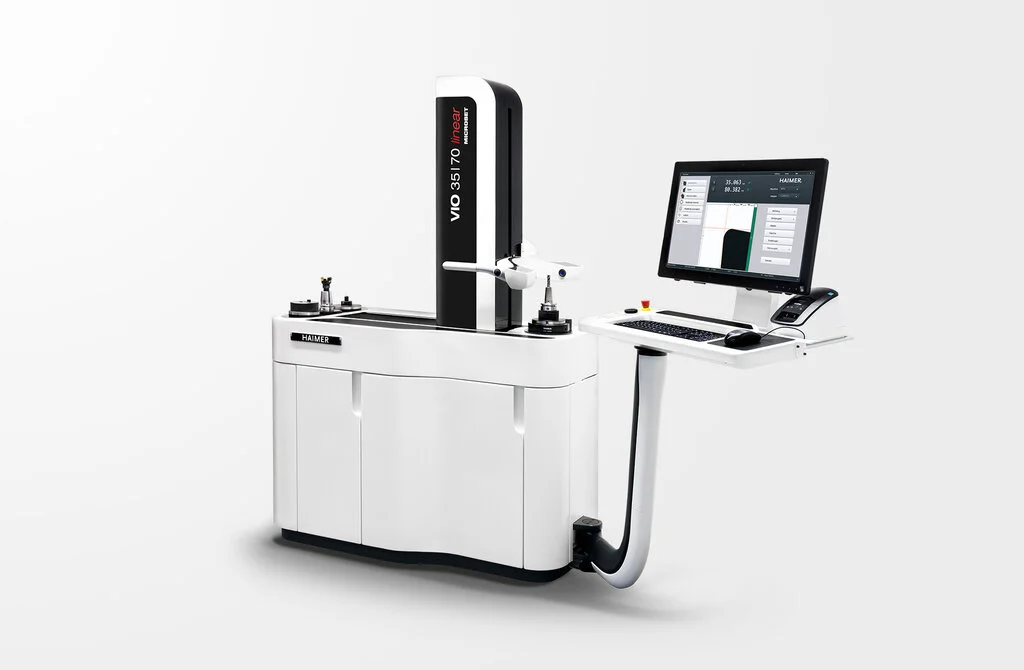

HAIMER Microset »VIO linear« 20|50 (арт. M-G1035) - полностью автоматический пресеттер в самом компактном исполнении линейки. Максимальный диаметр инструмента 420 мм, длина по оси Z - 500 мм. Линейные приводы, чугунная станина и ПО »Microvision VIO« дают повторяемость измерения ± 2 µm даже на сложном многолезвийном инструменте.
Основные показатели
Полностью автоматическое измерение Циклы не зависят от квалификации оператора - результат воспроизводим от смены к смене
Компактное исполнение Диаметр 420 мм, длина по Z 500 мм - стандартный фрезерный и сверлильный инструмент без запаса по высоте, который здесь не нужен
Линейный привод осей Быстрый и точный подвод к режущей кромке. Без шарико-винтовой передачи
Повторяемость измерения ± 2 µm. Радиальное биение шпинделя 2 µm
Максимальный диаметр 420 мм
Максимальная длина по Z 500 мм
Масса инструмента до 160 кг при жёсткой FEM-оптимизированной станине
Шпиндель ISS-U Универсальный прецизионный шпиндель с автоопределением адаптера, механическим зажимом и индексацией 4×90° / 3×120°
ПО »Microvision VIO« 24″ сенсорный дисплей, автоматические измерительные циклы, Release-by-touch
Heidenhain / Bosch Rexroth Направляющие и линейные приводы
Жёсткость станины и повторяемость
FEM-оптимизированная чугунная конструкция серии »VIO linear« держит геометрию при нагреве цеха и при максимальной нагрузке. Параллельная схема привода и направляющих распределяет силы и обеспечивает повторяемость ± 2 µm.
Это исполнение закрывает основной парк концевых фрез, свёрл и сборного инструмента диаметром до 420 мм и длиной до 500 мм. Если позже понадобится инструмент длиннее 500 мм или диаметром свыше 420 мм, выберите торговое предложение с подходящим диапазоном.
Малая деформация под нагрузкой
Низкий уровень деформации даже при допустимой нагрузке до 160 кг. Термостабильный чугун держит результат в течение смены.

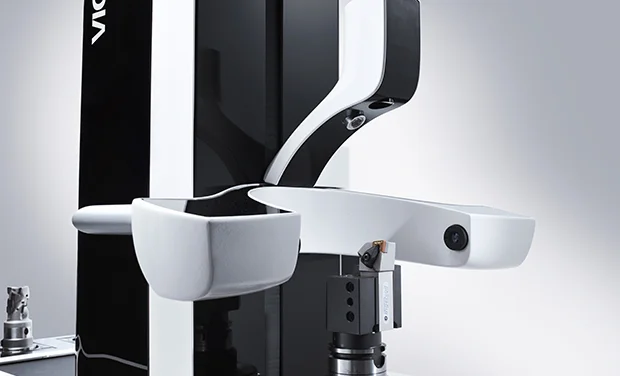

Автоматические циклы
Полностью автоматическое измерение сложных инструментов. Оператор запускает цикл, система сама подходит к кромке.
Интеграция со станком
USB, LAN, постпроцессор, RFID и двунаправленный обмен с ЧПУ, CAD/CAM и системой управления инструментом.

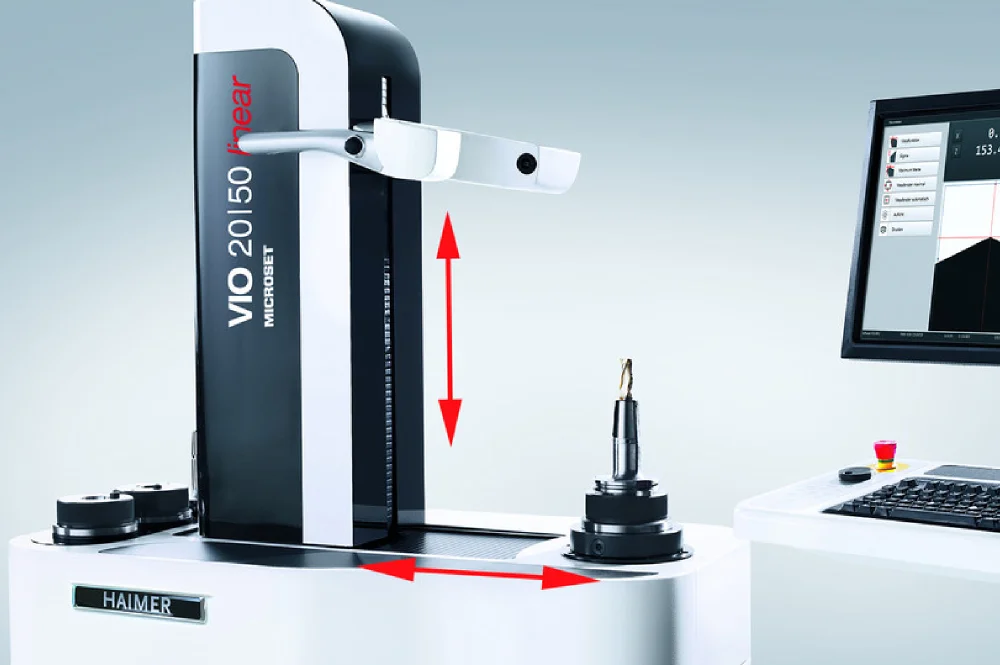

Линейный привод
Быстрый подвод без износаЛинейный привод работает без шарико-винтовой и ременной передачи: люфт не накапливается со временем. Подвод к режущей кромке тихий и точный. Компоненты Heidenhain и Bosch Rexroth обеспечивают позиционирование на всём ходе этого исполнения.

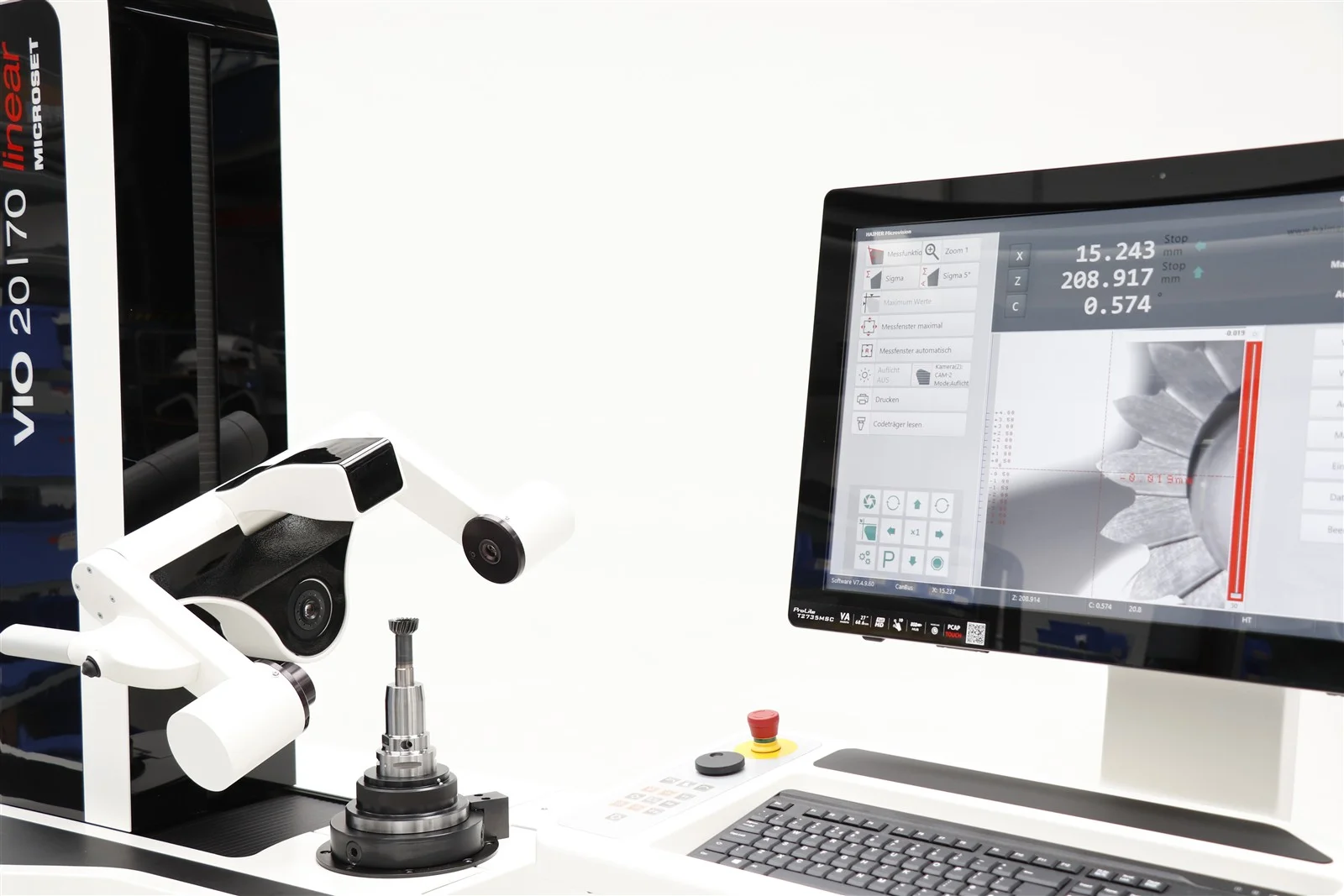

Программное обеспечение
»Microvision VIO« - измерение без зависимости от оператора
HAIMER Microset »VIO linear« - автоматическое измерение инструмента
»Microvision VIO« быстро измеряет сложный профиль: фиксированное и плавающее перекрестие, автоматические измерительные линии и оценка контура. Макросы и шаблоны копируют цикл с одного типоразмера на соседний, например со сверла Ø 8 на Ø 10.
Стандартная комплектация
В поставку входит шпиндель ISS-U.
Линейное позиционирование осей

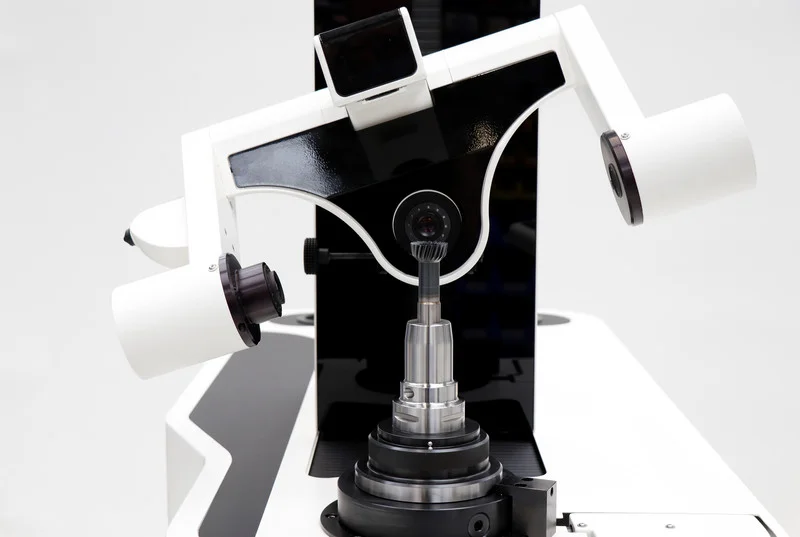

Система обработки изображения
Чугунная конструкция
Термооптимизированное сочетание материалов
Моторизованная микрометрическая доводка
Сенсорный экран 24″
Тумба System VIO, до 9 адаптеров
Sigma-функция
Управление пользователями
Масса инструмента до 160 кг
Поворотная панель оператора
Кромкоискатель
Подсветка в падающем свете
Биение шпинделя 2 µm
Повторяемость ± 2 µm
Release-by-touch
Независимый зажим осей X и Z
1000 нулевых точек, инструментов и списков
USB / LAN
Джойстик
Шпиндель ISS-U, автоопределение адаптера 4×90° / 3×120°
Тормоз шпинделя
Опции
Модули, которые чаще всего заказывают к 20|50: вторая камера, обмен данными со станком и ось Y, если появятся многорезцовые токарные державки.
Исполнение с осью Y
Вторая камера для центра вращения
Двунаправленный интерфейс
RFID, ручная система
RFID, автоматическая система
Экран 27″ Multi-Touch
Постпроцессор
HD-Fit
H3D-Scan
Угловая головка и поворотный носитель камеры
HQR-Connect
Measure-by-touch
Robot-ready
Упор длины для гидропластовых патронов и ER
Прямое сохранение фото
Система Gear Skyving
Ось Y для многорезцовых токарных державок
Модуль развёрток
Неограниченный объём базы инструмента
Принтер этикеток
Обмен данными со станком
Корректоры передаются в ЧПУ без ручного набора. Это исключает ошибки ввода и сокращает наладку по сравнению с измерением инструмента на станке.
Постпроцессор
Файл корректоров в формате стойки. USB или Ethernet LAN.
HQR-Connect
QR на этикетке и ввод сканером на станке. Сеть не нужна.
RFID
Носитель на оправке: измерение с записью и чтением фактических значений.
Двунаправленный интерфейс
Двусторонняя связь с системой управления инструментом, базами и CAD/CAM.
Технические характеристики
| Параметр | »VIO linear« 20|50 · M-G1035 |
|---|---|
| Максимальный диаметр инструмента | 420 мм |
| Диаметр по принципу скобы (snap gauge) | 100 мм |
| Максимальная длина инструмента Z | 500 мм |
| Максимальная масса инструмента | 160 кг |
| Масса устройства | 400-550 кг |
| Радиальное биение шпинделя | 2 µm |
| Повторяемость измерения | ± 2 µm |
| Шпиндель | ISS-U, индексация 4×90° / 3×120° |
| Программное обеспечение | Microvision VIO |
| Дисплей | 24″ Multi-Touch (опция 27″) |
| Электропитание | 220-230 В, 50 Гц, 1 кВт |
Биение указано для базового шпинделя. С адаптерами значение может увеличиваться.
Часто задаваемые вопросы
Кому достаточно диаметра 420 мм и длины 500 мм?
Если основная номенклатура - концевые фрезы и короткий осевой инструмент длиной до 500 мм, ход по Z 700 или 1000 мм не нужен. Это предложение ставится в инструменталку с ограниченной высотой потолка и закрывает стандартный 3-осевой и 5-осевой фрезерный парк.
Чем »VIO linear« отличается от серии UNO?
UNO - начальный и средний сегмент. »VIO linear« - полностью автоматический пресеттер верхнего сегмента: линейные приводы, ISS-U, »Microvision VIO«, масса инструмента до 160 кг и диапазон линейки диаметром до 1000 мм.
Нужна ли ось Y на этом исполнении?
Для чисто фрезерного концевого инструмента - обычно нет. Ось Y нужна, если измеряете многорезцовые токарные блоки и внеосевые пластины.
Как передать размеры на станок?
Базовый путь - USB и LAN. Для работы без ручного ввода закладывают постпроцессор, HQR-Connect или RFID. Это снимает ошибки набора корректоров.
Какое основание нужно под станок?
Ровный бетон или аналог, без вибраций, прямого солнца и потоков горячего/холодного воздуха у измерительной зоны. Нужны питание 220-230 В и сеть, если планируете LAN-обмен.
Характеристики
| Максимальный диаметр инструмента, мм | 420 |
| Максимальная длина инструмента по оси Z, мм | 500 |
| Максимальный вес инструмента, кг | 160 |
| Точность | |
| Биение шпинделя, мкм | 2 |
| Повторяемость, мкм | 2 |
