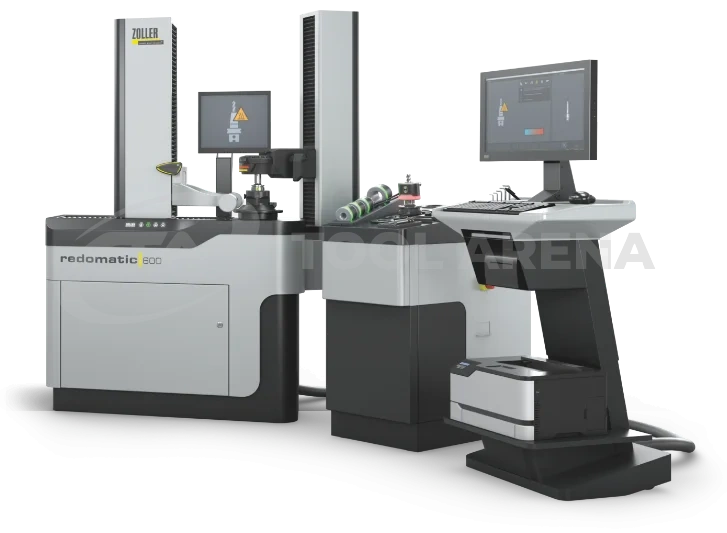

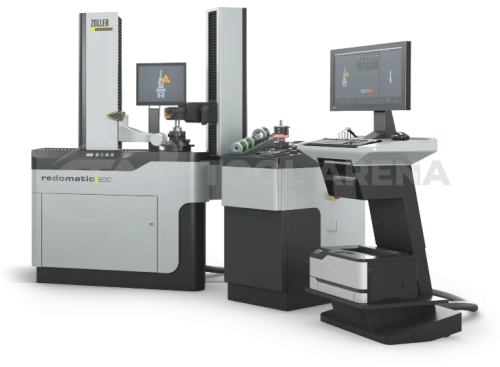

Ппресеттер ZOLLER redomatic 600, диаметр 800 мм с индукционным термозажимом

Новинка

Модификация

400
600
600 MST

Максимальная высота инструмента

600 мм
800 мм
-

Максимальный диаметр инструмента

420 мм
540 мм
600 мм
620 мм
800 мм
-

Характеристики

Макс. диаметр измеряемого инструмента, мм

800

Макс. длина измеряемого инструмента, мм

1000

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

ZOLLER »redomatic 600« — высокопроизводительный пресеттер с интегрированной термоусадочной установкой. Исполнение D 800 мм (длина инструмента Z 1000 мм, ось X 400 мм). Для автоматизированного измерения, настройки и усадки при расширенном спектре инструмента.

Основные показатели

Премиум-конфигурация Автоматизированное измерение, настройка и усадка крупного и тяжёлого инструмента

Оси с ЧПУ Высокая степень автоматизации процесса; катушка с автоматической регулировкой

»actbyLight« Световое сопровождение: »shrinkbyLight« на катушке и »coolbyLight« на охлаждении

Точность усадки по оси Z Менее 10 µm с »asza« и адаптером »masterPiece«

Повторяемость измерения Макс. 2 µm

Длина инструмента Z 1000 мм (соответствует выбранному диаметру D 800)

Диапазон по оси X 400 мм

Диаметр инструмента D 800 мм¹

Макс. Ø хвостовика 32 мм (опционально 50 мм при катушке 22 кВА²)

»sls« + LED на вспомогательном блоке Подсказка нужного компонента на каждом шаге усадки

Экономия энергии до 30% Бережный нагрев патронов, тепло — точно в зону усадки

Сертификация IEC/EN 61010-1, cNRTLus (TÜV, UL/CSA)

»redomatic 600« — диаметр D800 мм (Z1000 / X400)

»actbyLight« — световое сопровождение процесса

Энергоэффективная индукционная технология

До 30% экономии электроэнергии

Механика, пневматика, электроника и ПО »pilot 4.0«

В итоге решает только выдающееся качество

С »redomatic 600« от ZOLLER вы производите эффективнее на многошпиндельных станках и в автоматизированном серийном производстве. С »redomatic« вы уверены: длины инструмента всегда выставлены корректно. Последовательность усадки, разработанная ZOLLER с адаптером настройки »masterPiece«, выполняется быстро и просто.

»redomatic 600« с диаметром D 800 мм — премиум-решение для автоматизированного измерения, настройки и усадки (Z 1000 мм, X 400 мм). Согласованное взаимодействие механики, пневматики, электроники и ПО, непрерывное сопровождение оператора и автоматические измерительные циклы обеспечивают максимальную надёжность процесса.

Уникальная концепция управления

»actbyLight« и навигация »sls« с LED на вспомогательном блоке — оператор всегда знает следующий шаг.

Высшая точность

Точность усадки по оси Z — менее 10 µm; повторяемость измерения — макс. 2 µm.

Сертифицированная безопасность

Индукционная система »redomatic 600« соответствует IEC/EN 61010-1 и cNRTLus.

Технология термоусадки

Меньше энергии — больше выгоды

С »redomatic« от ZOLLER вы экономите время, снижаете затраты на электроэнергию и защищаете термоусадочные патроны благодаря идеальному взаимодействию электроники, программного обеспечения и механики, а также продуманному и безопасному процессу усадки.

30% экономии электроэнергии

С индукционной технологией ZOLLER вы нагреваете термоусадочные патроны оптимально. Для вас это означает: равномерно по всей зоне зажима и ровно столько, сколько необходимо. В результате — более короткое время нагрева и охлаждения, более короткие циклы, защита патронов и увеличение срока их службы.

Особое преимущество »redomatic« — экономия энергии до 30% по сравнению с предыдущей моделью. Тепло подаётся точно туда, где нужно для безопасной усадки и извлечения инструмента.

Технология термоусадки

Интеллектуальный дизайн для максимальной эффективности

Индукционная катушка ZOLLER — нагрев точно в зоне усадки

Индукционная катушка ZOLLER — интеллектуальный, продуманный ключевой узел системы. Две параллельно соединённые обмотки внутри катушки активируются раздельно и управляются по-разному в зависимости от диаметра и длины зоны зажима. Это обеспечивает оптимальную подачу энергии в зону зажима, ускоряет нагрев и охлаждение и защищает ваши патроны.

Катушка с системой экранирования »varOct« Автономное решение »powerShrink«

Система экранирования »varOct«

Индукционная катушка ZOLLER с системой экранирования »varOct« рассчитана на эффективный и эргономичный процесс усадки.

8 ферритовых элементов

Восемь переменных элементов экранирования »varOct« скользят друг относительно друга по замкнутому контуру и подстраивают зону нагрева под диаметр хвостовика.

Автоматическая регулировка диаметра до макс. Ø 32 мм хвостовика
Непрерывный мониторинг процесса нагрева
Внутренний диаметр экранирования до 45,8 мм
Опционально: быстросменный интерфейс катушек 14–22 кВА
Светодиодная индикация обмоток и сопровождение »shrinkbyLight«

Автономное решение премиум-класса

Усадка и извлечение инструмента в рекордное время при экономии энергии и бережном отношении к термоусадочному патрону — всё это даёт индукционная система »powerShrink«.

Подробнее о »powerShrink«

Согласованная работа всех компонентов

Нажмите на точки схемы, чтобы увидеть ключевые узлы »redomatic 600« (D800).

Взаимодействие аппаратной части и ПО

Система навигации усадки »sls« на »redomatic 600« — пример согласованной работы железа и софта. Измерительные последовательности полностью автоматизированы. Если нужно действие оператора, »pilot 4.0« показывает точные инструкции на мониторе. Нужные компоненты отображаются на экране и подсвечиваются светодиодами на вспомогательном блоке — так даже начинающий оператор получает стабильный результат.

Пример: ПО показывает, какой охлаждающий колокол взять; LED на блоке указывает нужный колокол. Опция »coolbyLight« дополнительно ведёт через процесс охлаждения цветом на самом колоколе.

К цели — безопасно и эффективно: »redomatic 600« D800

С ZOLLER »redomatic 600« в исполнении D 800 мм термоусадочный инструмент быстро готов к работе. Высокопроизводительное исполнение: »pilot 4.0«, вспомогательный блок с »sls« и контроль шагов.

»redomatic 600« с диаметром D 800 мм — настройка, измерение и усадка при Z 1000 мм и X 400 мм.

1. Установка термоусадочного патрона

2. Установка адаптера »masterPiece« и инструмента

3. Автоматическая настройка упора длины под номинальную длину инструмента

4. Извлечение инструмента и адаптера »masterPiece«

5. Индукционная катушка перемещается в позицию, начинается нагрев

6. Установка инструмента

7. Охлаждение

8. Контрольное измерение

»pilot 4.0« на »redomatic 600« D800 — курс на точный результат

»pilot 4.0« — масштабное комплексное программное решение для всех пресеттеров и измерительных машин ZOLLER. Интуитивный графический интерфейс быстро и надёжно приводит к точным результатам — даже сложные задачи измерения решаются сразу. Функциональность достаточно широка, чтобы закрыть практически любую задачу. Не случайно »pilot 4.0« считается мировым эталоном настройки, измерения и контроля инструмента.

Наведите курсор или нажмите на жёлтые точки на схеме интерфейса.

Пакет измерительных программ »fored/redomatic« для усадки, настройки и измерения
Технология »elephant« — автоматическое измерение стандартного инструмента
Программа »swomp« — усадка без адаптера »masterPiece« для свёрл до номинальной длины
Сохранение параметров и вызов через »idChip«
Модульная архитектура — до интеграции в ZOLLER TMS Tool Management Solutions
Передача данных на станки в формате постпроцессора

Опции и аксессуары

Аппаратные опции и оснащение для »redomatic«.

Высокоточный шпиндель »ace«

Вставьте инструмент, нажмите кнопку — готово. Так просто выполняется силовой зажим на универсальном высокоточном шпинделе »ace« от ZOLLER — всегда с одной и той же микронной точностью и безопасностью. Универсальная система смены присоединительных держателей позволяет менее чем за 10 секунд перейти между системами крепления SK, HSK, PSC, VDI, KM или гидроразжимными патронами. Шпиндель с силовым зажимом десятилетиями применяется на производствах по всему миру.

Автоматический упор длины »asza«

ЧПУ-управляемое линейное устройство для установки длины инструмента через упорную штангу. Альтернативно доступен »asza-rot«, с помощью которого длину инструмента можно опционально задавать через автоматическое вращение винта регулировки длины (не применяется к термоусадочным патронам).

Технология MMS (MQL)

Для инструментов с минимальной смазкой (MQL) переходник подачи СОЖ должен быть жёстко соединён с торцом хвостовика — только тогда процесс с MQL-инструментом работает надёжно. Технология ZOLLER обеспечивает такое соединение с подачей СОЖ полностью автоматически.

Индукционная катушка 22 кВА с быстросменным интерфейсом

Для усадки патронов увеличенного диаметра D 40–50 мм и усиленных термоусадочных патронов (большая толщина стенки). Катушка 22 кВА быстро и эргономично чередуется с катушкой 14 кВА через быстросменный интерфейс. В комплекте с катушкой 22 кВА — экранирующие диски размеров D 16–20 мм, D 25–32 мм и D 40–50 мм; опционально доступна разъёмная версия.

Опускаемый слайд-узел

Если »redomatic« не используется для усадки инструмента, слайд-узел может автоматически опускаться в парковочное положение под управлением ПО. Это увеличивает измеримый диаметр инструмента до D 800 мм.

Охлаждающие колокола с навигацией »coolbyLight«

Охлаждающие колокола безопасно проводят через процесс охлаждения с помощью цветовой системы, переключаемых LED и контроля времени охлаждения:

Зелёный свет: готов к охлаждению
Мигающий зелёный: нужный колокол к использованию
Красный свет: термоусадочный патрон горячий
Мигающий синий: термоусадочный патрон остыл

Технические характеристики

Параметр	Значение »redomatic 600« · D800
Максимальная длина инструмента Z	1000 мм
Измерительный диапазон по оси X	400 мм
Максимальный диаметр усадочного хвостовика	32 мм (опц. 50 мм²)
Максимальный диаметр инструмента D	800 мм
Точность усадки по оси Z	< 10 µm
Повторяемость измерения	макс. 2 µm
Мощность катушки	14 кВА (опц. 22 кВА)
Дисплей управления	24″ TFT цветной монитор
Сертификация	IEC/EN 61010-1, cNRTLus (TÜV, UL/CSA)

(¹) Увеличенный диаметр D — в сочетании с опускаемым слайдом; опускание ограничено 570 мм, макс. Ø хвостовика при этом 32 мм.
(²) Диаметр хвостовика 50 мм требует катушки 22 кВА.
Линейка »redomatic 600«: диаметры D 540, 600 или 800 мм. Этому исполнению соответствуют Z 1000 мм и X 400 мм. Технические данные на сайте производителя.

Часто задаваемые вопросы

Какие диапазоны измерения охватывает »redomatic«?

В зависимости от конфигурации устройства с ZOLLER »redomatic« можно измерять максимальную длину инструмента от 600 мм до 1000 мм и максимальный диаметр от 420 мм до 800 мм. Для этого исполнения »redomatic 600« / D 800 мм: Z 1000 мм, X 400 мм, D 800 мм.

Как извлечь обломанный инструмент из термоусадочного патрона?

Для этого у ZOLLER есть специальная функция усадки: обломанный хвостовой инструмент выталкивается автоматическим упором длины »asza«.

Можно ли также усаживать патроны MST на »redomatic«?

Модель ZOLLER »redomatic 600« MST специально разработана для автоматизированного измерения, настройки и усадки хвостового инструмента в термоусадочных патронах MST.

Сколько раз можно усаживать термоусадочный патрон, пока он не износится?

Срок службы зависит от производителя патрона и может быть указан в базе данных ZOLLER. Катушка ZOLLER нагревает патрон бережно, продлевая срок службы и снижая затраты на электроэнергию до 30 %.

Насколько точно можно усаживать и измерять с »redomatic«?

После того как вы установили термоусадочный патрон, адаптер настройки »masterPiece« и инструмент в »redomatic«, упор длины автоматически выставляется в соответствии с целевой длиной инструмента. Так вы получаете точность установки целевой длины менее 10 µm. Повторяемость измерения »redomatic« такая же, как у других пресеттеров и измерительных машин ZOLLER, и составляет макс. 2 µm.

Какие варианты катушек доступны?

Доступны автоматическая индукционная катушка с системой экранирования »varOct« и ручная версия с экранирующими дисками. Обе катушки доступны в исполнении 14 кВА. Катушка с экранирующими дисками опционально доступна как катушка 22 кВА для усадки патронов увеличенного диаметра D 40–50 мм и усиленных патронов (большая толщина стенки).

Можно ли сохранять данные инструмента и усадки?

С помощью ПО »pilot 4.0« параметры измерения и усадки можно сохранять и вызывать за секунды, например через ZOLLER »idChip« — чистый и безошибочный процесс.

Где можно или нужно устанавливать »redomatic«?

Устройство следует устанавливать на бетонном или аналогичном основании с максимальной неровностью 2 мм. Место установки должно быть оборудовано сжатым воздухом, электропитанием и сетевым подключением. Устройство следует защищать от солнечного света, потоков холодного или тёплого воздуха, магнитных полей и вибраций, чтобы не искажать результаты измерения.

Где хранятся охлаждающие колокола?

Все компоненты для процесса усадки размещены на вспомогательном блоке — наглядно и эргономично. Система навигации усадки »sls« дополнительно указывает светодиодами нужный компонент для следующего шага. Охлаждающие колокола доступны с навигацией »coolbyLight«: цветовая LED-система проводит через процесс охлаждения.

Как работает установка длины?

Система автоматического упора длины »asza« удерживает инструмент в нужном положении во время усадки с допуском 10 µm по общей длине.

Сколько длится процесс усадки, включая измерение инструмента?

Полный процесс от усадки и охлаждения до готового измерения хвостового инструмента занимает примерно 2–3 минуты и зависит от типа инструмента, диаметра и т. д.

Есть ли разные автоматические упоры длины »asza« в зависимости от патрона?

В ассортименте ZOLLER есть различные установочные штифты под задачу. Устройство подсказывает нужный штифт через LED-навигацию »sls« на вспомогательном блоке. Штифты вкручиваются по резьбе и меняются за несколько секунд.

Что именно представляет собой измерительная программа »swomp«?

С помощью измерительной программы »swomp« (shrinking without »masterPiece«) можно быстро и надёжно усаживать все типы сверлильного инструмента до заданной номинальной длины. Неважно, новый инструмент или переточенный. Во время процесса усадки автоматический упор длины »asza« предварительно позиционируется, термоусадочный патрон нагревается, и длина инструмента выставляется с высокой точностью без необходимости в адаптере настройки.

Обмен данными

Параметры измерения и усадки сохраняются в »pilot 4.0« и могут быть вызваны за секунды через ZOLLER »idChip« — чистый и безошибочный процесс. Данные передаются на станки в формате постпроцессора; возможна маркировка и идентификация инструмента.

»zidCode«

Передача данных инструмента без ошибок. Больше безопасности и эффективности за счёт простого обращения с данными инструмента — маркировка и передача через этикетки.

Технология RFID / »idChip«

Бесконтактная идентификация. Все параметры измерения и усадки сохраняются и вызываются за секунды через ZOLLER »idChip« — гарантия чистого и безошибочного процесса.

Постпроцессор

Передача измеренных данных на станки с ЧПУ в формате управления станка — без ручного ввода и связанных с ним ошибок.

Код матрицы данных

Быстрая и безошибочная передача данных к станку через Data Matrix / штрихкод.

Документы

ZOLLER_Broschuere_redomatic 5,2 мб
