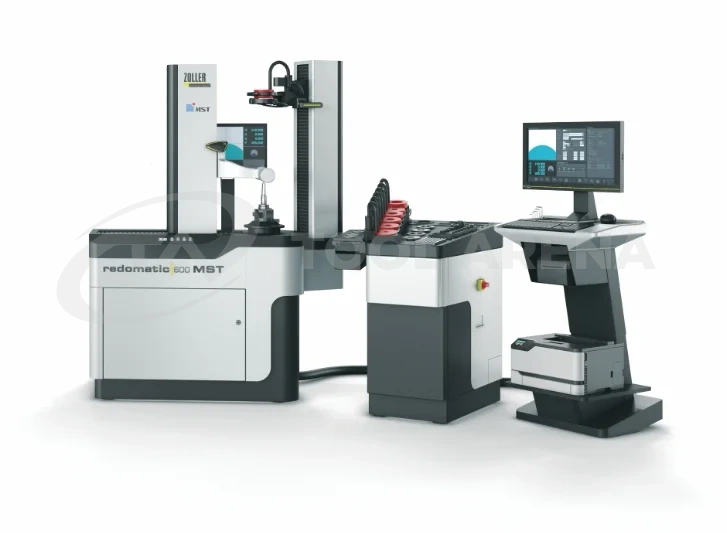

Пресеттер ZOLLER redomatic 600 MST, высота 600 мм с индукционным термозажимом

Новинка

Модификация

400
600
600 MST

Максимальная высота инструмента

600 мм
800 мм
-

Максимальный диаметр инструмента

420 мм
540 мм
600 мм
620 мм
800 мм
-

Характеристики

Макс. диаметр измеряемого инструмента, мм

800

Макс. длина измеряемого инструмента, мм

1000

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

ZOLLER »redomatic 600« MST — специализированная конфигурация для патронов MST. Исполнение с высотой Z 600 мм. Диаметр инструмента D фиксирован — 540 мм, ось X — 270 мм. Для автоматизированного измерения, преднастройки и усадки хвостового инструмента в патронах MST.

Основные показатели

Специально для патронов MST Автоматизированная усадка хвостового инструмента в термоусадочных патронах MST

Оси с ЧПУ Высокая степень автоматизации измерительных и усадочных циклов

Высота / длина Z 600 мм

Диапазон по оси X 270 мм

Диаметр инструмента D 540 мм (фиксирован для MST)

Макс. Ø хвостовика 32 мм

Точность усадки по оси Z Менее 10 µm с автоматическим упором »asza«

Повторяемость измерения Макс. 2 µm

»sls« + LED Инструкции на мониторе и подсветка нужного компонента на вспомогательном блоке

»masterPiece« Быстрая и точная установка длины при усадке

ПО »pilot« Полностью автоматизированные измерительные последовательности

Экономия энергии до 30% Бережный нагрев патронов катушкой ZOLLER

»redomatic 600« MST — высота Z600 мм (D540 / X270)

Усадка с точностью менее 10 µm по оси Z

Энергоэффективная индукционная технология

До 30% экономии электроэнергии

Согласованная работа аппаратной части и ПО

»redomatic 600« MST

Автоматизированная усадка с точностью 10 µm

С »redomatic 600« MST вы максимально используете преимущества патронов MST и повышаете эффективность производства.

Длины инструмента всегда выставлены корректно. Процесс усадки ZOLLER с адаптером »masterPiece« выполняется быстро и понятно. Согласованная работа механики, пневматики, электроники и ПО, непрерывный контроль параметров и автоматические измерительные циклы обеспечивают максимальную надёжность процесса.

Оси с ЧПУ и система »sls« позволяют в значительной степени автоматизировать процесс. »pilot« выдаёт точные инструкции; нужные компоненты отображаются на мониторе и подсвечиваются LED на вспомогательном блоке.

В итоге решает только выдающееся качество

С »redomatic 600« MST от ZOLLER вы максимально используете преимущества патронов MST. Длины инструмента всегда выставлены корректно: процесс усадки с адаптером »masterPiece« выполняется быстро и понятно. Согласованная работа механики, пневматики, электроники и ПО плюс автоматические измерительные циклы обеспечивают надёжность процесса.

Автоматизация под MST

ЧПУ-оси и »sls« ведут через усадку в патронах MST шаг за шагом.

Высшая точность

Точность усадки по оси Z — менее 10 µm; повторяемость измерения — макс. 2 µm.

Сертифицированная безопасность

Индукционная система соответствует IEC/EN 61010-1 и cNRTLus.

Технология термоусадки

Меньше энергии — больше выгоды

С »redomatic« от ZOLLER вы экономите время, снижаете затраты на электроэнергию и защищаете термоусадочные патроны благодаря идеальному взаимодействию электроники, программного обеспечения и механики, а также продуманному и безопасному процессу усадки.

30% экономии электроэнергии

С индукционной технологией ZOLLER вы нагреваете термоусадочные патроны оптимально. Для вас это означает: равномерно по всей зоне зажима и ровно столько, сколько необходимо. В результате — более короткое время нагрева и охлаждения, более короткие циклы, защита патронов и увеличение срока их службы.

Особое преимущество »redomatic« — экономия энергии до 30% по сравнению с предыдущей моделью. Тепло подаётся точно туда, где нужно для безопасной усадки и извлечения инструмента.

Технология термоусадки

Интеллектуальный дизайн для максимальной эффективности

Индукционная катушка ZOLLER — нагрев точно в зоне усадки

Индукционная катушка ZOLLER — интеллектуальный, продуманный ключевой узел системы. Две параллельно соединённые обмотки внутри катушки активируются раздельно и управляются по-разному в зависимости от диаметра и длины зоны зажима. Это обеспечивает оптимальную подачу энергии в зону зажима, ускоряет нагрев и охлаждение и защищает ваши патроны.

Катушка с системой экранирования »varOct« Автономное решение »powerShrink«

Система экранирования »varOct«

Индукционная катушка ZOLLER с системой экранирования »varOct« рассчитана на эффективный и эргономичный процесс усадки.

8 ферритовых элементов

Восемь переменных элементов экранирования »varOct« скользят друг относительно друга по замкнутому контуру и подстраивают зону нагрева под диаметр хвостовика.

Автоматическая регулировка диаметра до макс. Ø 32 мм хвостовика
Непрерывный мониторинг процесса нагрева
Внутренний диаметр экранирования до 45,8 мм
Опционально: быстросменный интерфейс катушек 14–22 кВА
Светодиодная индикация обмоток и сопровождение »shrinkbyLight«

Автономное решение премиум-класса

Усадка и извлечение инструмента в рекордное время при экономии энергии и бережном отношении к термоусадочному патрону — всё это даёт индукционная система »powerShrink«.

Подробнее о »powerShrink«

Согласованная работа всех компонентов

Нажмите на точки схемы, чтобы увидеть ключевые узлы »redomatic 600« MST (высота Z600).

К цели — безопасно и эффективно: »redomatic 600« MST · высота Z600

С ZOLLER »redomatic 600« MST в исполнении с высотой Z 600 мм инструмент в патронах MST быстро готов к работе. Специализация под MST: »pilot 4.0«, »sls« и контроль шагов.

»redomatic 600« MST с высотой Z 600 мм — настройка, измерение и усадка при X 270 мм и D 540 мм.

1. Установка термоусадочного патрона

2. Установка адаптера »masterPiece« и инструмента

3. Автоматическая настройка упора длины под номинальную длину инструмента

4. Извлечение инструмента и адаптера »masterPiece«

5. Индукционная катушка перемещается в позицию, начинается нагрев

6. Установка инструмента

7. Охлаждение

8. Контрольное измерение

»pilot 4.0« на »redomatic 600« MST · Z600 — курс на точный результат

»pilot 4.0« — масштабное комплексное программное решение для всех пресеттеров и измерительных машин ZOLLER. Интуитивный графический интерфейс быстро и надёжно приводит к точным результатам — даже сложные задачи измерения решаются сразу. Функциональность достаточно широка, чтобы закрыть практически любую задачу. Не случайно »pilot 4.0« считается мировым эталоном настройки, измерения и контроля инструмента.

Наведите курсор или нажмите на жёлтые точки на схеме интерфейса.

Пакет измерительных программ »fored/redomatic« для усадки, настройки и измерения
Технология »elephant« — автоматическое измерение стандартного инструмента
Программа »swomp« — усадка без адаптера »masterPiece« для свёрл до номинальной длины
Сохранение параметров и вызов через »idChip«
Модульная архитектура — до интеграции в ZOLLER TMS Tool Management Solutions
Передача данных на станки в формате постпроцессора

Опции и аксессуары

Аппаратные опции и оснащение для »redomatic«.

Высокоточный шпиндель »ace«

Вставьте инструмент, нажмите кнопку — готово. Так просто выполняется силовой зажим на универсальном высокоточном шпинделе »ace« от ZOLLER — всегда с одной и той же микронной точностью и безопасностью. Универсальная система смены присоединительных держателей позволяет менее чем за 10 секунд перейти между системами крепления SK, HSK, PSC, VDI, KM или гидроразжимными патронами. Шпиндель с силовым зажимом десятилетиями применяется на производствах по всему миру.

Автоматический упор длины »asza«

ЧПУ-управляемое линейное устройство для установки длины инструмента через упорную штангу. Альтернативно доступен »asza-rot«, с помощью которого длину инструмента можно опционально задавать через автоматическое вращение винта регулировки длины (не применяется к термоусадочным патронам).

Технология MMS (MQL)

Для инструментов с минимальной смазкой (MQL) переходник подачи СОЖ должен быть жёстко соединён с торцом хвостовика — только тогда процесс с MQL-инструментом работает надёжно. Технология ZOLLER обеспечивает такое соединение с подачей СОЖ полностью автоматически.

Индукционная катушка 22 кВА с быстросменным интерфейсом

Для усадки патронов увеличенного диаметра D 40–50 мм и усиленных термоусадочных патронов (большая толщина стенки). Катушка 22 кВА быстро и эргономично чередуется с катушкой 14 кВА через быстросменный интерфейс. В комплекте с катушкой 22 кВА — экранирующие диски размеров D 16–20 мм, D 25–32 мм и D 40–50 мм; опционально доступна разъёмная версия.

Опускаемый слайд-узел

Если »redomatic« не используется для усадки инструмента, слайд-узел может автоматически опускаться в парковочное положение под управлением ПО. Это увеличивает измеримый диаметр инструмента до D 800 мм.

Охлаждающие колокола с навигацией »coolbyLight«

Охлаждающие колокола безопасно проводят через процесс охлаждения с помощью цветовой системы, переключаемых LED и контроля времени охлаждения:

Зелёный свет: готов к охлаждению
Мигающий зелёный: нужный колокол к использованию
Красный свет: термоусадочный патрон горячий
Мигающий синий: термоусадочный патрон остыл

Технические характеристики

Параметр	Значение »redomatic 600« MST · высота Z600
Максимальная длина инструмента Z	600 мм
Измерительный диапазон по оси X	270 мм
Максимальный диаметр усадочного хвостовика	32 мм
Максимальный диаметр инструмента D	540 мм
Точность усадки по оси Z	< 10 µm
Повторяемость измерения	макс. 2 µm
Назначение	Патроны MST / хвостовой инструмент
Дисплей управления	24″ TFT цветной монитор
Сертификация	IEC/EN 61010-1, cNRTLus (TÜV, UL/CSA)

Линейка »redomatic 600« MST: Z600 / Z800. X и D для обоих исполнений — 270 мм и 540 мм. Источник: Технические данные на сайте производителя, брошюра MST.

Часто задаваемые вопросы

Какие диапазоны измерения охватывает »redomatic«?

В зависимости от конфигурации устройства с ZOLLER »redomatic« можно измерять максимальную длину инструмента от 600 мм до 1000 мм и максимальный диаметр от 420 мм до 800 мм. Для этого исполнения »redomatic 600« MST / высота Z 600 мм: Z 600 мм, X 270 мм, D 540 мм.

Как извлечь обломанный инструмент из термоусадочного патрона?

Для этого у ZOLLER есть специальная функция усадки: обломанный хвостовой инструмент выталкивается автоматическим упором длины »asza«.

Можно ли также усаживать патроны MST на »redomatic«?

Модель ZOLLER »redomatic 600« MST специально разработана для автоматизированного измерения, настройки и усадки хвостового инструмента в термоусадочных патронах MST.

Сколько раз можно усаживать термоусадочный патрон, пока он не износится?

Срок службы зависит от производителя патрона и может быть указан в базе данных ZOLLER. Катушка ZOLLER нагревает патрон бережно, продлевая срок службы и снижая затраты на электроэнергию до 30 %.

Насколько точно можно усаживать и измерять с »redomatic«?

После того как вы установили термоусадочный патрон, адаптер настройки »masterPiece« и инструмент в »redomatic«, упор длины автоматически выставляется в соответствии с целевой длиной инструмента. Так вы получаете точность установки целевой длины менее 10 µm. Повторяемость измерения »redomatic« такая же, как у других пресеттеров и измерительных машин ZOLLER, и составляет макс. 2 µm.

Какие варианты катушек доступны?

Доступны автоматическая индукционная катушка с системой экранирования »varOct« и ручная версия с экранирующими дисками. Обе катушки доступны в исполнении 14 кВА. Катушка с экранирующими дисками опционально доступна как катушка 22 кВА для усадки патронов увеличенного диаметра D 40–50 мм и усиленных патронов (большая толщина стенки).

Можно ли сохранять данные инструмента и усадки?

С помощью ПО »pilot 4.0« параметры измерения и усадки можно сохранять и вызывать за секунды, например через ZOLLER »idChip« — чистый и безошибочный процесс.

Где можно или нужно устанавливать »redomatic«?

Устройство следует устанавливать на бетонном или аналогичном основании с максимальной неровностью 2 мм. Место установки должно быть оборудовано сжатым воздухом, электропитанием и сетевым подключением. Устройство следует защищать от солнечного света, потоков холодного или тёплого воздуха, магнитных полей и вибраций, чтобы не искажать результаты измерения.

Где хранятся охлаждающие колокола?

Все компоненты для процесса усадки размещены на вспомогательном блоке — наглядно и эргономично. Система навигации усадки »sls« дополнительно указывает светодиодами нужный компонент для следующего шага. Охлаждающие колокола доступны с навигацией »coolbyLight«: цветовая LED-система проводит через процесс охлаждения.

Как работает установка длины?

Система автоматического упора длины »asza« удерживает инструмент в нужном положении во время усадки с допуском 10 µm по общей длине.

Сколько длится процесс усадки, включая измерение инструмента?

Полный процесс от усадки и охлаждения до готового измерения хвостового инструмента занимает примерно 2–3 минуты и зависит от типа инструмента, диаметра и т. д.

Есть ли разные автоматические упоры длины »asza« в зависимости от патрона?

В ассортименте ZOLLER есть различные установочные штифты под задачу. Устройство подсказывает нужный штифт через LED-навигацию »sls« на вспомогательном блоке. Штифты вкручиваются по резьбе и меняются за несколько секунд.

Что именно представляет собой измерительная программа »swomp«?

С помощью измерительной программы »swomp« (shrinking without »masterPiece«) можно быстро и надёжно усаживать все типы сверлильного инструмента до заданной номинальной длины. Неважно, новый инструмент или переточенный. Во время процесса усадки автоматический упор длины »asza« предварительно позиционируется, термоусадочный патрон нагревается, и длина инструмента выставляется с высокой точностью без необходимости в адаптере настройки.

Обмен данными

Параметры измерения и усадки сохраняются в »pilot 4.0« и могут быть вызваны за секунды через ZOLLER »idChip« — чистый и безошибочный процесс. Данные передаются на станки в формате постпроцессора; возможна маркировка и идентификация инструмента.

»zidCode«

Передача данных инструмента без ошибок. Больше безопасности и эффективности за счёт простого обращения с данными инструмента — маркировка и передача через этикетки.

Технология RFID / »idChip«

Бесконтактная идентификация. Все параметры измерения и усадки сохраняются и вызываются за секунды через ZOLLER »idChip« — гарантия чистого и безошибочного процесса.

Постпроцессор

Передача измеренных данных на станки с ЧПУ в формате управления станка — без ручного ввода и связанных с ним ошибок.

Код матрицы данных

Быстрая и безошибочная передача данных к станку через Data Matrix / штрихкод.
