Пресеттер Haimer UNO Automatic Drive - автоматическое измерение инструмента до 400 мм

Новинка

Максимальная длинна инструмента по оси Z

400 мм
700 мм

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

HAIMER Microset »UNO automatic drive« 20|40 (артикул M-G1160) - полностью автоматизированный пресеттер для измерения режущего инструмента вне станка. Это наиболее оснащённая по автоматизации модель серии UNO: в CNC-режиме Microvision UNO управляет измерением по трём осям. После установки инструмента оператор задаёт программу и запускает цикл кнопкой; измерительная оптика позиционируется приводами, без ручного подведения камеры к каждой режущей кромке. Модель 20|40 измеряет инструмент длиной до 400 мм по оси Z, диаметром до 400 мм и массой до 30 кг. Повторяемость измерения - ± 2 мкм.

Основные показатели

ЧПУ-управление тремя осями X, Z и C работают в программном цикле: оптика перемещается к требуемой позиции, шпиндель индексируется, а измерение выполняется без ручного наведения камеры на каждую кромку.

Длина по Z - до 400 мм Исполнение выбирают по максимальной длине инструментальной сборки, которую требуется измерять.

Диаметр инструмента до 400 мм Широкий рабочий диапазон позволяет измерять большой круг фрезерного и другого осевого инструмента.

Повторяемость ±2 мкм Помогает получать близкие результаты при повторных измерениях в одинаковых условиях.

Биение базового шпинделя - 2 мкм Отдельная характеристика вращения шпинделя, которую не следует путать с повторяемостью измерения.

Масса инструмента до 30 кг Верхний предел массы измеряемой инструментальной сборки по каталогу HAIMER.

Шпиндель SK50 с автофокусировкой Высокоточная посадка и автоматическая фокусировка помогают подготовить изображение к измерению.

24″ сенсорный экран и передача данных Управление выполняется через Microvision UNO; предусмотрены память на 1000 записей, USB и локальная сеть.

HAIMER UNO automatic drive 20|70 на белом фоне

UNO 20|70 - автоматизированная предварительная настройка инструмента; рабочая длина по Z до 700 мм

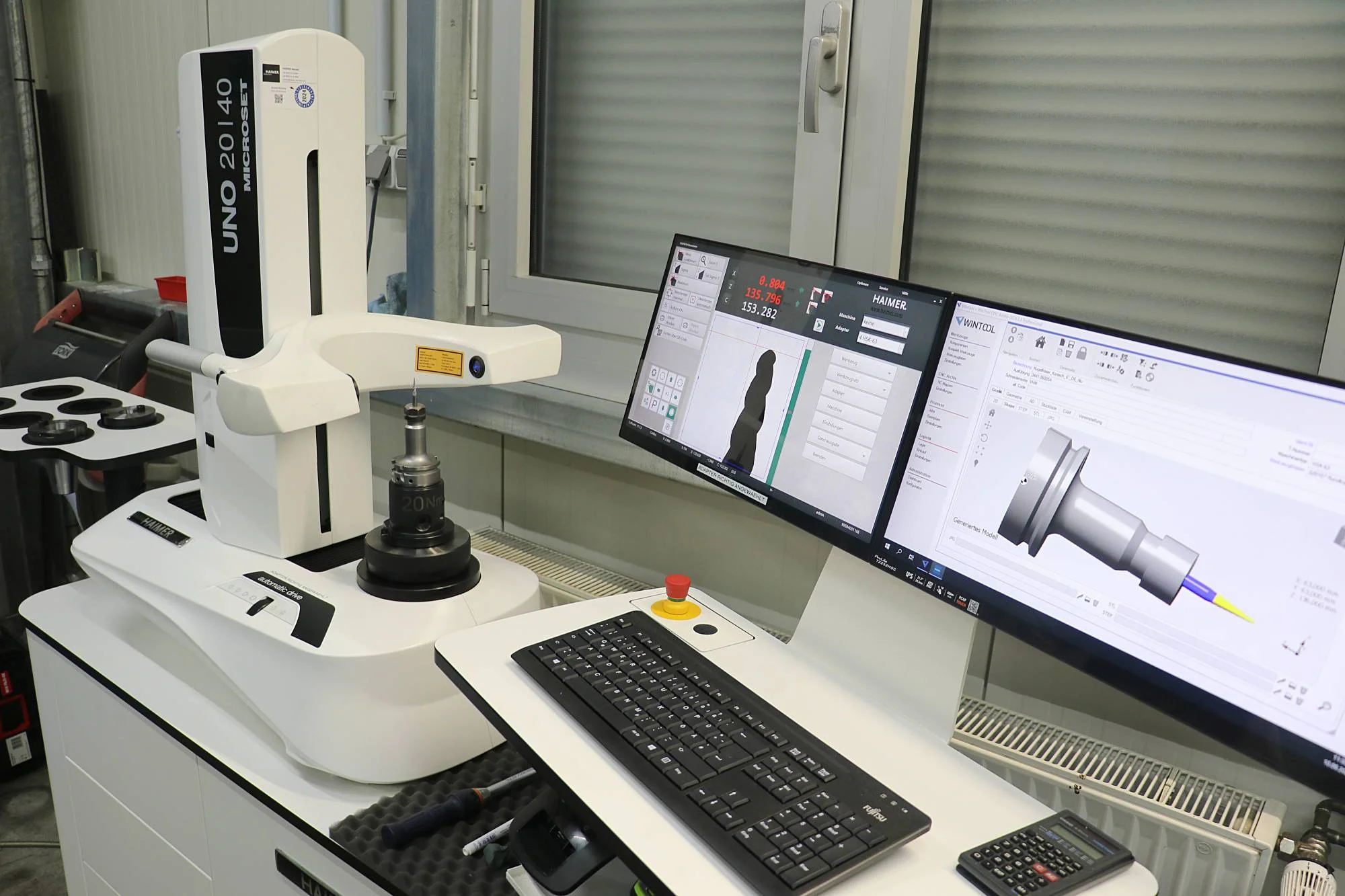

HAIMER UNO automatic drive 20|40 в инструментальном участке

Исполнение 20|40 с измерительным узлом, шпинделем, монитором и местом для адаптеров

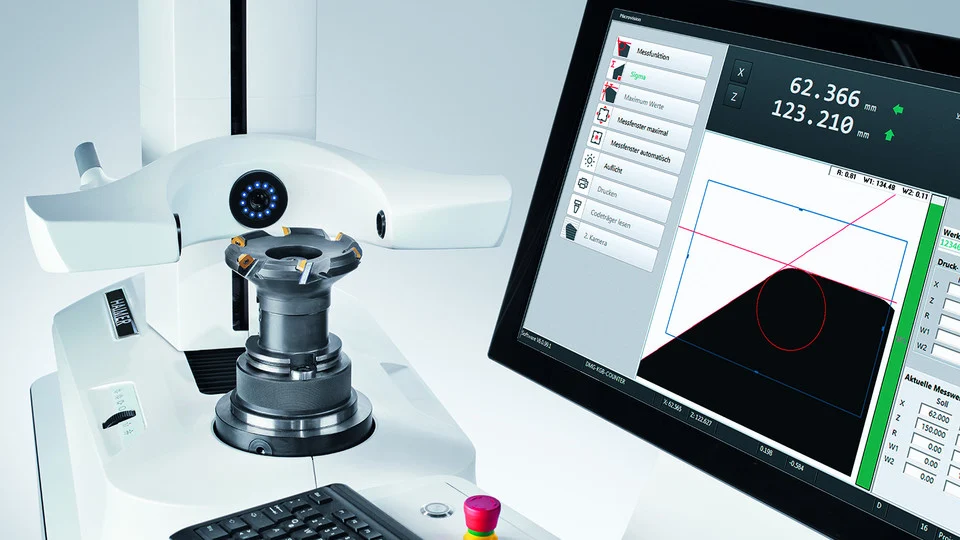

Измерительный узел HAIMER Microset и экран Microvision

Камера и Microvision помогают определять положение режущей кромки и считывать измеренные значения

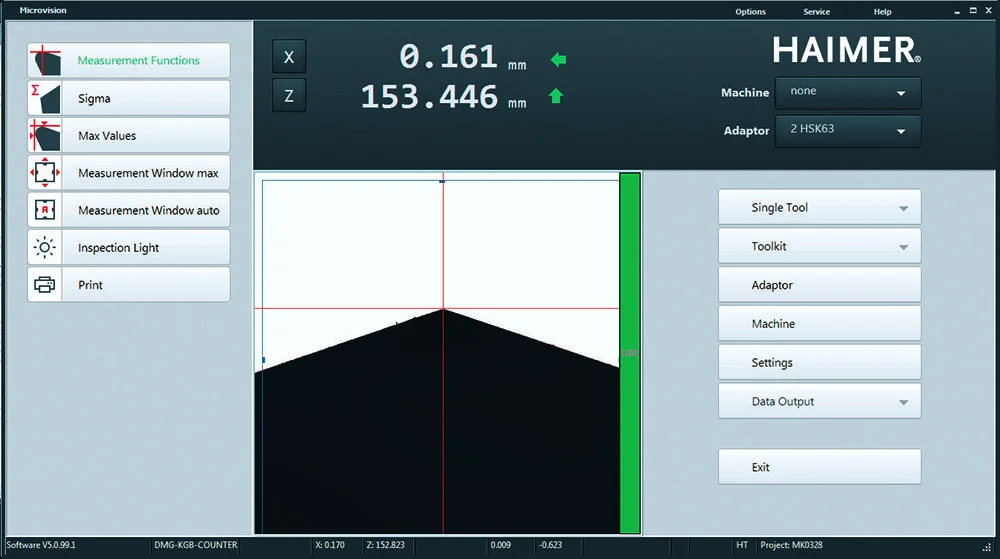

Экран программного обеспечения HAIMER Microvision UNO

В интерфейсе видны изображение режущей кромки и параметры измерения

От установки инструмента до готовых измерительных данных

UNO automatic drive переносит измерение с рабочего станка на отдельное подготовительное место. Пока станок занят обработкой детали, следующую инструментальную сборку можно установить в пресеттер, запустить сохранённую программу и получить параметры до монтажа в шпиндель станка. Автоматическое позиционирование снимает с оператора необходимость вручную наводить оптику для каждого измерения.

Версия 20|40 предназначена для большинства задач, где длина инструмента не превышает 400 мм. При этом она сохраняет трёхосевое автоматическое измерение, моторизованную индексацию шпинделя и повторяемость ±2 мкм. Если рабочие сборки укладываются в этот диапазон, более длинное исполнение не требуется только ради автоматизации: она уже предусмотрена в UNO automatic drive.

Автоматизация ежедневных измерений

Сохранённая программа запускает повторяемую последовательность позиционирования и измерения. Это полезно, когда инструменты проверяют по одной процедуре в течение всей смены.

Снижение влияния оператора

После установки инструмента и запуска цикла камера и шпиндель занимают рабочие положения автоматически. Результат меньше зависит от того, насколько уверенно оператор вручную подводит оптику.

Практичный ход по Z

Максимальная длина 400 мм покрывает широкий круг фрезерного инструмента и типовых инструментальных сборок без выбора увеличенной колонны.

UNO automatic drive управляет измерительным процессом по трём осям X, Z и C. Оси X и Z перемещают измерительный узел в нужное положение, а ось C поворачивает шпиндель, чтобы последовательно подвести к оптике заданные режущие кромки. Оператор устанавливает инструмент, выбирает программу и запускает цикл. Дальнейшее позиционирование и измерение выполняются автоматически, без ручного наведения камеры перед каждой кромкой.

Все три оси оснащены сервоприводами. На линейных осях X и Z шарико-винтовая передача преобразует вращение двигателя в прямолинейное перемещение. Система управления задаёт требуемую позицию и контролирует движение, благодаря чему измерительная оптика последовательно переходит между точками измерения. Для оси C сервопривод обеспечивает управляемый поворот и индексацию шпинделя.

Оси X и Z - позиционирование

Измерительный узел перемещается к заданным координатам по диаметру и длине инструмента. Это позволяет выполнять программу измерения без постоянного ручного подвода камеры.

Ось C - поворот шпинделя

Шпиндель автоматически поворачивает инструмент в заданные угловые положения. Система может последовательно измерять кромки, расположенные по окружности, без ручного разворота оправки.

Измерительная программа

После выбора подходящей программы оператор запускает цикл одной командой. Автоматическое позиционирование помогает стандартизировать измерения и уменьшает зависимость результата от навыка ручного наведения оптики.

Такой режим особенно полезен при высокой загрузке инструментального участка, повторяющихся измерениях серий инструментов и входном контроле партий режущего инструмента. Оператору не требуется вручную позиционировать камеру на каждом этапе, а сохранённая последовательность измерений помогает поддерживать единый порядок работы.

Стандартная комплектация и функции

Базовая комплектация уже включает управление приводами по заданной программе и автоматический поворот шпинделя. Описание ниже помогает понять назначение каждого узла и его пользу в реальной подготовке инструмента. Наведите курсор на пункт, чтобы увидеть пояснение.

Система обработки изображений Microvision UNO

Автоматическое измерение по трём осям X, Z и C

Высокоточный шпиндель SK50 с автофокусировкой

Моторизованное микрометрическое перемещение всех осей

Сенсорный экран 24 дюйма

Моторизованная индексация 4 × 90° и 3 × 120°

Пневматический тормоз шпинделя

Вакуумная фиксация оправки

Тумба Premium с хранением шести адаптеров

Функция Sigma в Microvision UNO

Память на 1000 нулевых точек, инструментов и списков

Вывод данных через USB и LAN

Release-by-Touch

Кромкоискатель Edgefinder

Освещение инструмента для осмотра

Радиальное биение шпинделя 2 мкм

Повторяемость измерения ±2 мкм

Принтер этикеток

Дополнительные опции

Опции выбирают не «на всякий случай», а под конкретную оснастку и уже работающие на предприятии системы учёта и управления станками. При наведении курсора можно прочитать, какую задачу решает каждая из них.

Универсальный высокоточный шпиндель ISS-U с автоматическим распознаванием адаптера

Пакет для токарного инструмента: вторая камера и индексация

Двунаправленный интерфейс обмена данными

Ручная RFID-система

Раздельная разблокировка и фиксация осей X и Z

Постпроцессор под конкретную стойку ЧПУ

HQR-Connect: передача значений с помощью QR-кода

Программный модуль для направляемых развёрток

История измеренных значений

Как передавать измерения в производство

Результаты измерений могут использоваться при подготовке коррекции инструмента на станке. Способ передачи подбирают под уже установленную систему управления и правила учёта оснастки на предприятии.

USB / LAN

Подходят для экспорта данных или обмена через локальную сеть. Формат файла и конечное применение зависят от стойки и программы станка.

Постпроцессор

Формирует результат в структуре, которую ожидает выбранная стойка ЧПУ. Перед заказом согласуют марку станка, контроллер и формат корректоров.

HQR-Connect

QR-код на этикетке содержит измеренные значения и сведения об инструменте. Сканер передаёт информацию в предусмотренные поля стойки и избавляет оператора от переписывания чисел.

Двунаправленный интерфейс

Позволяет получать исходные сведения об инструменте и возвращать измеренные параметры. Конкретные системы и поля обмена определяют при интеграции.

Технические характеристики

Параметр	UNO automatic drive 20\|40
Артикул HAIMER	M-G1160
Максимальный диаметр инструмента по оси X	400 мм
Максимальный диаметр при измерении по принципу калибра-скобы	100 мм
Максимальная длина инструмента по оси Z	400 мм
Максимальная масса инструмента	30 кг
Масса устройства	240 кг
Повторяемость измерения	±2 мкм
Радиальное биение базового шпинделя	2 мкм
Измерительная система	Microvision UNO, автоматическое измерение по трём осям
Шпиндель	SK50 с автофокусировкой
Индексация шпинделя	Моторизованная, 4 × 90° и 3 × 120°
Дисплей	Сенсорный, 24″
Хранение адаптеров	Тумба Premium, до 6 адаптеров
Память	1000 нулевых точек, инструментов и списков инструментов
Вывод данных	USB / LAN
Печать этикеток	В стандартной комплектации

Технические данные приведены по каталогу HAIMER. Биение 2 мкм относится к базовому шпинделю; итоговый показатель инструментальной сборки может зависеть от адаптера. Перед заказом необходимо проверить необходимую высоту по Z, тип интерфейса оправки и комплект опций.

Часто задаваемые вопросы

Что означает длина 400 мм в обозначении 20|40?

Это максимальная длина инструмента по оси Z. Для инструментальных сборок длиннее 400 мм предусмотрено исполнение UNO 20|70 с диапазоном до 700 мм; по диаметру и максимальной массе модели одинаковы.

Что значит полностью автоматическое измерение?

Оператор устанавливает инструмент, выбирает или открывает измерительную программу и запускает её. Далее система по заданной последовательности позиционирует измерительный узел и поворачивает шпиндель, измеряет предусмотренные точки и показывает результат. Ручное наведение камеры перед каждой кромкой не требуется.

Почему UNO automatic drive подходит для серийных измерений?

Пресеттер автоматически выполняет измерительную программу по трём осям X, Z и C. После установки инструмента оператор выбирает программу и запускает цикл; измерительный узел и шпиндель позиционируются автоматически. Это удобно для повторяющихся операций и помогает снизить зависимость процесса от ручных действий сотрудника.

Чем повторяемость ±2 мкм отличается от биения шпинделя 2 мкм?

Повторяемость описывает близость результатов повторного измерения в одинаковых условиях. Радиальное биение характеризует точность вращения базового шпинделя. Это разные параметры; на итоговый результат также могут влиять адаптер, состояние инструмента и условия измерения.

Как выбрать между USB/LAN, постпроцессором и HQR-Connect?

USB/LAN подходят для выгрузки и обмена файлами. Постпроцессор нужен, если результат требуется сформировать в формате конкретной стойки ЧПУ. HQR-Connect передаёт значения по QR-коду, который считывают на стороне станка. Выбор зависит от контроллера и принятого на предприятии процесса передачи данных.

Можно ли измерять токарный инструмент и направляемые развёртки?

Для этих задач у производителя предусмотрены отдельные дополнения: пакет для токарного инструмента со второй камерой и модуль для направляемых развёрток. Совместимость нужно подтвердить по типу инструмента и необходимым измерениям до оформления заказа.
