Pinzbohr

PINZBOHR в Беларуси

Испанские модульные расточные системы для черновой, чистовой и точной обработки отверстий от 6 до 1020 мм. Приборы для настройки инструмента вне станка сокращают простой при наладке. Подберём комплект под ваш станок и задачу.

Расточные системы PINZBOHR в каталоге Запросить консультацию

1977

год основания в Испании

2 000 м²

производственная площадка в Монтмело

6-1020 мм

диапазон диаметров растачивания

0,002 мм

точность настройки чистовых головок

О производителе PINZBOHR

PINZBOHR (Пинцбор) - испанский производитель модульных расточных систем. Бренд принадлежит компании MYFHE SA, завод находится в городе Монтмело, в 20 км от Барселоны. Почти 50 лет компания занимается только одним делом - инструментом для растачивания отверстий.

Производство площадью около 2 000 м² оснащено станками с ЧПУ, универсальным оборудованием и измерительной техникой. Весь цикл - от разработки конструкции до контроля готовой головки - проходит на собственном заводе. Все позиции каталога, запасные части и аксессуары производитель постоянно держит на складе, поэтому стандартный инструмент не нужно ждать из производства.

Кроме основной модульной системы, PINZBOHR выпускает инструмент для обратного и наружного растачивания, облегчённую линейку для отверстий большого диаметра и приборы для настройки инструмента вне станка. Продукция поставляется через дилеров в Европе, Северной и Южной Америке, Азии, ЮАР, Австралии и Новой Зеландии. Компания входит в Испанскую ассоциацию производителей станков (AFM).

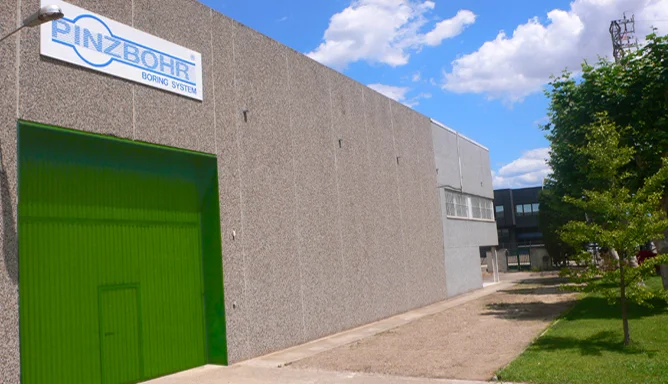

Производство PINZBOHR в Монтмело (Барселона)

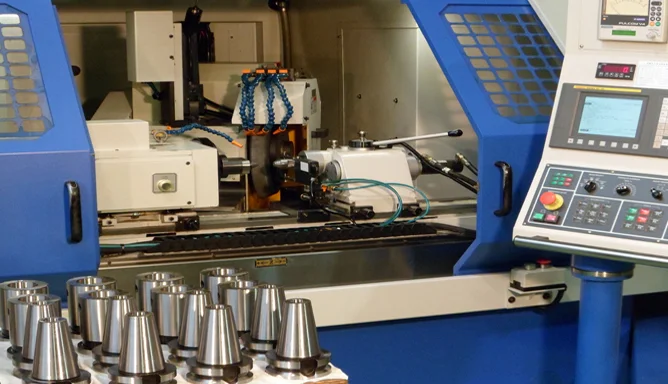

Станочный парк и готовые оправки PINZBOHR

Как устроена система

Принцип простой: вместо отдельной цельной расточной оправки под каждый диаметр - один модульный комплект. Головку, оправку, удлинитель и переходник собирают под конкретную задачу. Если меняется диаметр отверстия или вылет, заменяют один модуль, а не всю оснастку.

Основные элементы системы изготавливают из хромоникелевой стали и закаливают до 58-60 HRC, направляющие ползунов шлифуют. Модули соединяются винтами с коническими концами: сборка получается жёсткой, геометрия - стабильной, а люфт при работе с большим вылетом - минимальным. На чистовых головках диаметр выставляют по лимбу с нониусом с точностью до 0,002 мм.

Оправки выпускают под все распространённые типы шпинделей: конусы SK (DIN 69871), BT (MAS 403), ISO (DIN 2080), HSK (DIN 69893), конус Морзе, цилиндрический хвостовик Weldon (DIN 1835) и R8 для универсально-фрезерных станков. Поэтому систему легко установить на уже работающие станки.

История PINZBOHR

1977

2 мая в Монтмело под Барселоной основана компания MYFHE SA. С первого дня она занимается одним направлением - разработкой и производством расточных систем под брендом PINZBOHR.

2012

PINZBOHR на выставке IMTS в Чикаго (США): черновая расточная головка обрабатывает корпус клапана на горизонтальном обрабатывающем центре MAG RT 1600.

2014

Компания показывает новинки на 28-й Международной выставке станков BIEMH в Бильбао (Испания).

2016

Компания представляет приборы для настройки инструмента вне станка ADI и BWT с измерительной системой Mitutoyo.

2019

PINZBOHR участвует в EMO - крупнейшей мировой выставке металлообработки в Ганновере (Германия).

2026

Расширяется дилерская сеть в Европе: у бренда появляется официальный дистрибьютор в Италии.

Сегодня

Почти 50 лет узкой специализации. Модульная система перекрывает диаметры от 6 до 500 мм, линейка Macrobohr - до 1020 мм, для быстрого старта есть готовые наборы BohrSTAR 54. Инструмент поставляется через дилеров на пяти континентах.

Что производит PINZBOHR

Четыре направления: модульная расточная система на 6-500 мм, готовые наборы BohrSTAR, линейка Macrobohr для больших отверстий и приборы для настройки инструмента вне станка.

Основная система

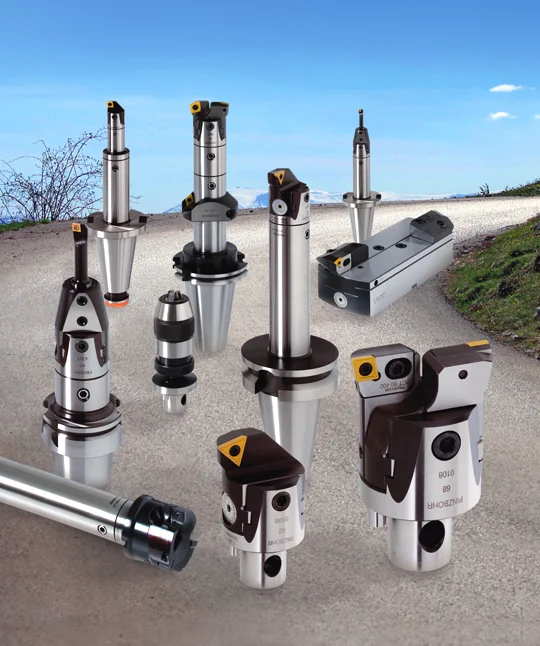

Модульная расточная система

Черновое, чистовое и тонкое растачивание малых отверстий - на одном комплекте модулей.

Черновые головки работают двумя пластинами: ползуны перемещаются синхронно, поэтому настраивать каждую пластину отдельно не нужно. У чистовых головок одна пластина и лимб с ценой деления 0,002 мм по диаметру, есть и чистовые блоки с углом в плане 90°. Микрорасточные головки со сменными резцами обрабатывают малые диаметры. Оправки SK, BT, HSK, Морзе, Weldon и R8 подходят к большинству станков.

Комплекты

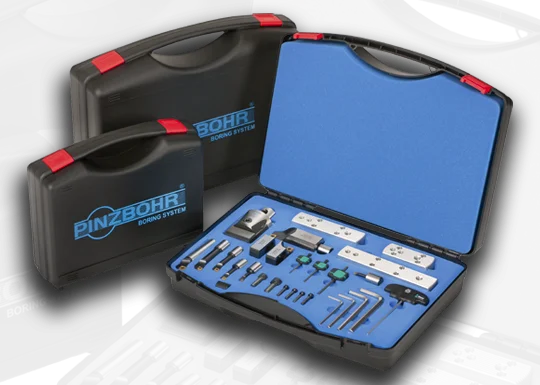

BohrSTAR

Готовые наборы в кейсе - не нужно подбирать модули по отдельности.

BohrSTAR 54 - наборы на базе одной расточной головки для диаметров 6-210 мм, с треугольными или ромбическими пластинами. Подходят, когда нужно быстро оснастить станок под большинство типовых отверстий. В линейке есть и наборы BohrSTAR 100, 170 и 210 с другой комплектацией.

Крупные отверстия

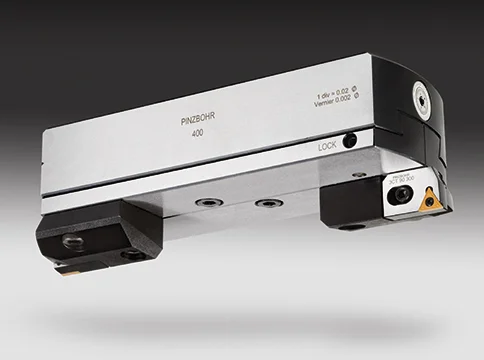

Macrobohr

Облегчённый инструмент для отверстий диаметром от 220 до 1020 мм.

Когда отверстие больше, чем позволяет основная система, используют линейку Macrobohr: черновое, чистовое и обратное растачивание, а также точение на диаметрах 220-1020 мм. Инструмент остаётся модульным и лёгким, поэтому не нужно заказывать тяжёлую отдельную оправку под каждый размер.

Преднастройка

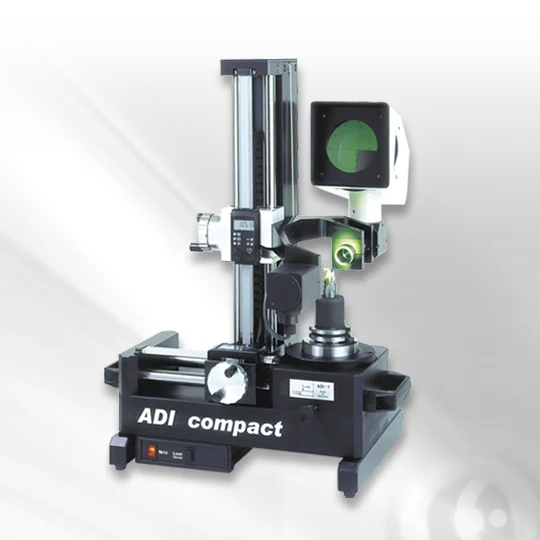

Приборы настройки ADI и BWT

Диаметр и вылет инструмента выставляют заранее, пока станок работает.

ADI - прибор с оптической системой и 20-кратным увеличением: режущую кромку проверяют без касания, не рискуя её повредить. BWT - более простая модель с цифровым табло и точным стрелочным индикатором. Оба прибора работают с измерительной системой Mitutoyo и подходят для конусов 40 и 50: до 230 мм по диаметру и 300 мм по высоте для конуса 40, до 300 и 400 мм - для конуса 50. Для сборки и разборки инструмента есть настольное приспособление TLF 40.

Видео о решениях PINZBOHR

Растачивание на реальном станке, устройство наборов BohrSTAR и настройка инструмента на приборах ADI и BWT. Процесс обработки и настройки понятен и без перевода.

Ключевые особенности системы

Точность 0,002 мм

Точная регулировка чистовых головок позволяет попадать в допуск без лишних пробных проходов.

Синхронные ползуны

На черновых головках обе пластины настраиваются одновременно - подготовка занимает меньше времени, а риск ошибки оператора ниже.

Защита регулятора

Предохранительная муфта защищает регулировочный винт от повреждения, когда головку фиксируют после настройки.

Весь каталог на складе

Стандартные позиции, запчасти и аксессуары всегда есть на складе производителя - поставку и ремонт проще планировать.

PINZBOHR в работе

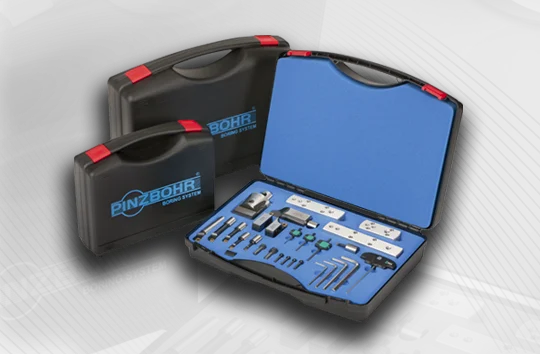

Готовые наборы для чернового и чистового растачивания

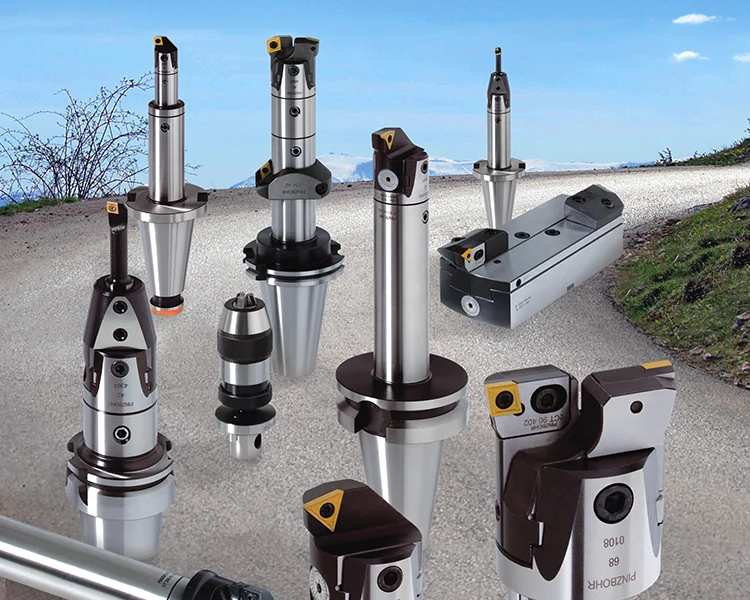

Головки, оправки, удлинители и аксессуары единой модульной системы

Где применяют PINZBOHR

Обрабатывающие центры и фрезерные станки

Черновое и чистовое растачивание отверстий на станках с ЧПУ. При смене диаметра достаточно заменить модуль или перенастроить головку, а не менять весь инструмент.

Отверстия малого диаметра

Микрорасточные головки со сменными резцами для точной обработки малых диаметров, куда не входит обычная расточная головка.

Крупные корпуса и детали

Линейка Macrobohr и головки большого диаметра для отверстий, которые невыгодно обрабатывать цельным инструментом из-за его массы и стоимости.

Почему выбирают PINZBOHR

Узкая специализация: с 1977 года компания делает только расточной инструмент и знает эту задачу досконально.
Модульность: одни и те же головки, оправки и удлинители собираются под разные диаметры и вылеты - нужно меньше инструмента на складе.
Широкий диапазон: от 6 до 500 мм основной системой и до 1020 мм - линейкой Macrobohr, с точностью настройки 0,002 мм.
Собственный завод: полный цикл в Испании и контроль на измерительном оборудовании дают стабильное качество от партии к партии.
Совместимость: оправки под все распространённые шпиндели - систему можно поставить на уже работающие станки без переделок.
