Индукционные установки для термоусадки HAIMER, ZOLLER и BILZ

Индукционные установки для термоусадки: HAIMER, ZOLLER, BILZ и народные хитрости

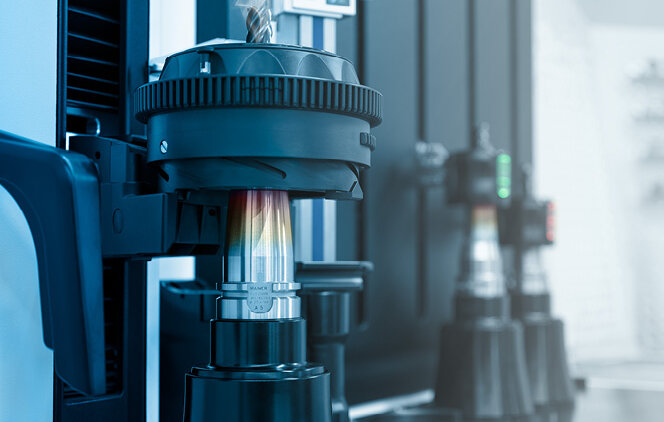

Термоусадочная оправка кажется простым решением: нагрели патрон, вставили инструмент, остудили, и готово. На практике именно оборудование для нагрева и охлаждения во многом определяет, насколько стабильно будет работать вся система.

Температура, время нагрева, положение катушки, скорость охлаждения и повторяемость цикла влияют не только на удобство оператора, но и на срок службы оправки, точность установки инструмента и стабильность обработки.

Главное:

Важна повторяемость цикла, а не только мощность установки

В процессе:

Нагрев, охлаждение, настройка и измерение постепенно объединяются в одну систему

Для бизнеса (B2B):

Выбирать установку нужно под реальный технологический процесс, а не по количеству функций

1. Почему газовая горелка не подходит для нагрева термоусадочной оправки

Главная проблема горелки: трудно контролировать температуру всей зоны зажима. Когда термоусадочные оправки только начали активно распространяться, можно было встретить довольно простые способы нагрева: промышленный фен, горелку или даже самодельный нагреватель; встречаются они и сейчас.

Проблема не в самом факте нагрева, а в отсутствии контроля: оператор видит пламя, но не получает нормального контроля температуры. Возможен локальный перегрев, а сильный нагрев пламенем может изменить свойства материала патрона.

Для единичного эксперимента такой подход ещё можно встретить в мастерской, но применять горелку на термоусадочном патроне не следует. Для регулярной работы с точным инструментом ситуация уже совсем иная.

Профессиональная термоусадка начинается не с высокой температуры, а с контролируемого и повторяемого цикла нагрева.

2. Как работает индукционный нагрев термоусадочной оправки

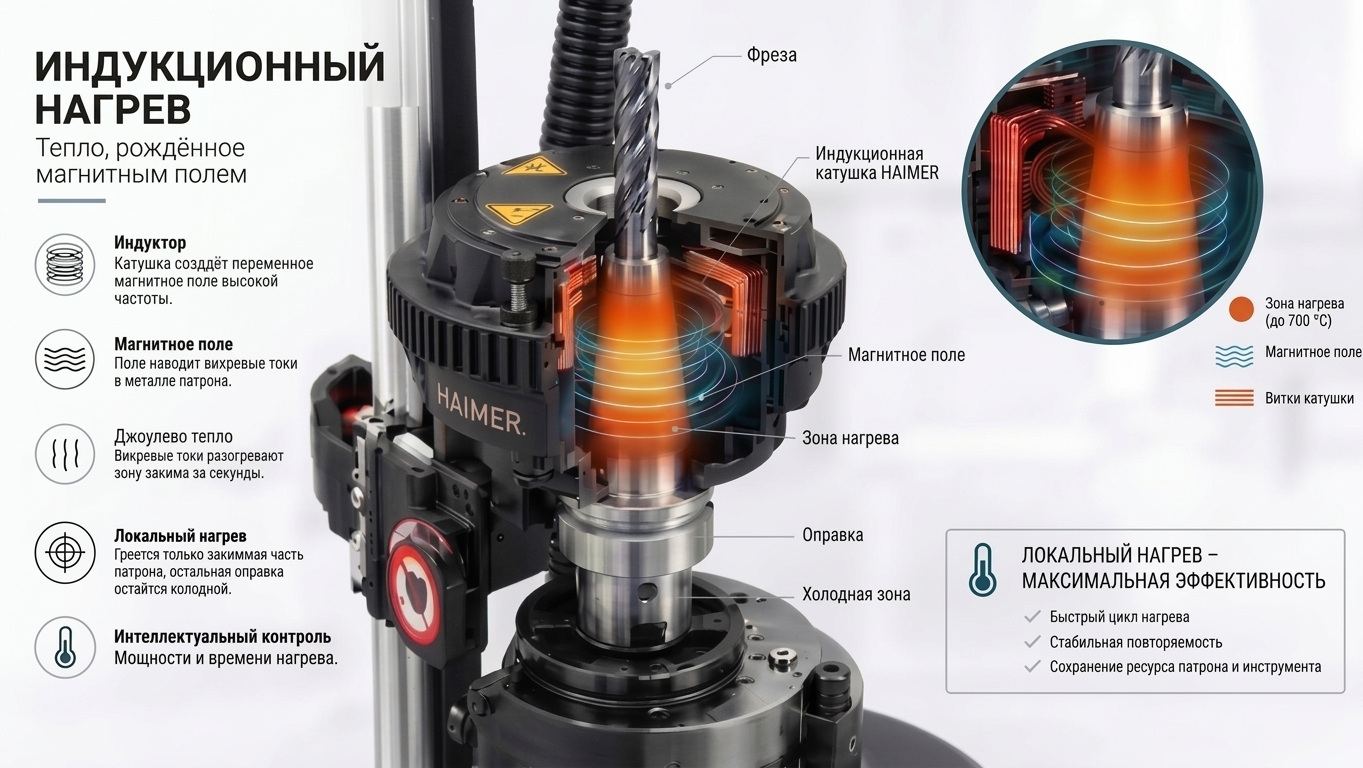

Принцип индукционного нагрева термоусадочной оправки — Рис. 2. Индукционный нагрев позволяет концентрировать энергию в рабочей зоне оправки.

В основе процесса лежит индукционная катушка. Через неё проходит переменный ток, создающий переменное магнитное поле. В металлическом корпусе оправки возникают вихревые токи, а выделяемая при этом энергия превращается в тепло.

Главная особенность такого нагрева: катушку подбирают так, чтобы нагревалась область носика патрона.

Когда корпус термоусадочного патрона нагревается, его внутренний диаметр увеличивается. В этот момент хвостовик фрезы или другого инструмента устанавливается в посадочное отверстие. После охлаждения отверстие сжимается и охватывает хвостовик с натягом: так создаётся усилие зажима.

Нагрев:

Расширение посадочного отверстия

Установка:

Инструмент вводится в оправку

Охлаждение:

Отверстие сжимается на хвостовике

Готовый инструмент:

Зажим с натягом

3. HAIMER Power Clamp: от простой станции до цифрового рабочего места

Семейство Power Clamp состоит из трёх линеек, в каждой несколько моделей: от достаточно простых установок до полноценных систем для цифрового производства.

Линейка Basic

Это простое решение для участков с относительно небольшим количеством операций термоусадки.

Линейка Profi

Это более производительное решение с расширенными возможностями настройки и охлаждения.

Линейка i4.0

Это цифровое рабочее место с сенсорным интерфейсом, автоматизацией и возможностями идентификации.

Basic: вариант для небольшого инструментального участка. Здесь важнее простота и понятная работа, чем максимальная автоматизация.

Profi: следующий уровень, когда термоусадка выполняется регулярно и необходимо сократить время вспомогательных операций.

i4.0: уже часть цифрового процесса подготовки инструмента. В зависимости от конфигурации система может использовать считывание двухмерных штрихкодов (Data Matrix, сканер по запросу), программное обеспечение с сенсорным интерфейсом и автоматизацию отдельных операций.

Термоусадка на HAIMER Power Clamp

Видео HAIMER.

4. Что дают катушки NG от HAIMER

Катушки NG (New Generation) позволяют автоматизировать часть настройки процесса и быстрее подготавливать инструмент к нагреву. Здесь термин «интеллектуальная катушка» (HAIMER) получает практический смысл.

В моторизованном исполнении катушка сама перемещается в необходимое положение и подстраивается под параметры оправки; она работает на линии i4.0 вместе со сканером, который считывает параметры из кода Data Matrix.

Идея NG: уменьшить количество ручных операций между моментом, когда оператор берёт оправку, и запуском цикла нагрева.

Катушка HAIMER NG — Рис. 4. NG-катушка HAIMER: одна из частей автоматизации процесса.

Деталь катушки HAIMER NG — Рис. 5. Конструкция NG-катушки.

Матричный штрихкод в системе HAIMER — Рис. 7. Идентификация параметров процесса.

Автоматическая термоусадка на Power Clamp Sprint i4.0

Моторизованная катушка (видео HAIMER).

5. ZOLLER powerShrink: контроль и световая индикация процесса

У ZOLLER помимо самого индукционного нагрева большое внимание уделено визуальному сопровождению процесса.

Система varOct

Это система экранирования катушки (из восьми подвижных элементов). Настройка выполняется вручную, по программе числового программного управления (ЧПУ) или автоматически.

Индикация shrinkbyLight

Световая индикация (опция) показывает, какие обмотки катушки активны и верно ли выбран диск или диаметр.

Индикация coolbyLight

Световая система показывает состояние оправки после нагрева и во время охлаждения.

После нагрева одна из частых ошибок выглядит очень просто: оператор считает, что патрон уже можно брать или устанавливать, хотя он ещё слишком горячий, и получает ожог.

Именно поэтому визуальная индикация кажется мелочью только до тех пор, пока установкой пользуется один оператор в одну смену. В реальном производстве, где людей несколько и инструмент готовится десятки раз в день, уменьшение числа неоднозначных действий становится самостоятельным преимуществом.

6. Измерять и греть одновременно: когда нужны комбинированные решения

Рис. 9. ZOLLER redomatic объединяет операции, которые на обычном участке могут выполняться отдельно.

Если инструментов десятки, обычной термоусадочной станции может быть достаточно. Если же речь идёт о большом количестве предварительно настроенных инструментов для многошпиндельных станков или серийного производства, возникает другая задача: не просто закрепить инструмент, а сразу получить сборку с заданным вылетом и подтверждёнными размерами.

Для этого ZOLLER предлагает redomatic - комбинированную систему для измерения, настройки и термоусадки инструмента.

Главная идея: уменьшить количество операций, которые приходится выполнять с инструментом после его установки в оправку.

Операция 1:

Установка инструмента

Операция 2:

Термоусадка

Операция 3:

Охлаждение

Операция 4:

Измерение и контроль

7. Установки BILZ ThermoGrip: от базовых моделей до тяжёлой серии

Линейка оборудования BILZ ThermoGrip охватывает задачи от базовых до высокопроизводительных.

Базовые решения

Компактные модели вроде ISG1000 управляются одной кнопкой (нагрев идёт, пока её удерживают), а мощность генератора составляет 6,5 киловатта. Они удобны для участков с ограниченным пространством.

Оборудование начального уровня (например, ISG1200) позволяет вводить параметры усадки сканированием штрихкодов.

Профессиональные станции

Для регулярного профессионального использования предлагаются установки серии ISG3410-WK; в отдельных исполнениях у них сенсорный экран на 7 дюймов. Эти системы обеспечивают автоматизированный цикл, который включает охлаждение (около 20 секунд) и последующую сушку оправки встроенной функцией обдува.

Для высоких нагрузок

Установки тяжёлой серии способны безопасно нагревать и охлаждать патроны с инструментом весом до 40 килограммов: хвостовики диаметром до 51 миллиметра (по каталогу до 50), патроны наружным диаметром до 90 миллиметров, длина инструмента до 710 миллиметров (опция). Охлаждение жидкостью выполняется внутри защитного кожуха.

8. Виды охлаждения термоусадочной оправки и почему важна скорость охлаждения

О нагреве говорят постоянно, однако именно скорость охлаждения во многом определяет реальную производительность участка термоусадки. Если на предприятии инструмент переоснащается десятки раз за смену, медленное охлаждение превращается в главное препятствие, хотя многое зависит от компоновки установки.

После нагрева необходимо одновременно решить три задачи:

01. Как можно быстрее отвести тепло от посадочного отверстия.
02. Охлаждать способом, который допускает производитель патрона и установки.
03. Обеспечить стабильный натяг и повторяемый результат.

Применяют три основных подхода к охлаждению:

Воздушное охлаждение

Тепло отводится потоком воздуха; схема у разных систем разная, у части нужны адаптеры. Из всех способов этот цикл самый длинный: на ручной установке серии BILZ ALLROUNDER он занимает около 300 секунд. Подходит для участков, где переоснастка выполняется редко и скорость не критична.

Контактное охлаждение

Оправку охлаждают адаптеры с водяным контуром, плотно прилегающие к её поверхности, поэтому тепло уходит заметно быстрее, чем при обдуве воздухом. Для стандартных патронов хватает набора из пяти охлаждающих тел, для нестандартных адаптеры изготавливают по форме патрона.

Прямое жидкостное охлаждение

Инструмент охлаждается жидкостью внутри защитного кожуха: от 20 секунд (BILZ ISG3410-WK) до 45 секунд (тяжёлая серия HL). После охлаждения оправку необходимо просушить, в части установок для этого предусмотрена автоматическая сушка, в остальных используют сжатый воздух.

У жидкостного охлаждения есть и обратная сторона: резкий перепад температуры и влага. Допустим ли такой способ для конкретного патрона, определяет его изготовитель, и это нужно уточнить до покупки установки.

Важно: скорость охлаждения во многом определяет количество инструментов, которое участок способен выпустить за час. Способ охлаждения должен соответствовать конструкции конкретной установки и рекомендациям производителя оправки.

9. Большие диаметры и нестандартные задачи

Термоусадка для тяжёлых условий — Рис. 11. Пример усиленной конфигурации для крупных диаметров: HAIMER Heavy Duty.

Большой диаметр термоусадочного патрона требует уже другого подхода. У стандартной установки может просто не хватить мощности или физического пространства катушки.

Поэтому предлагают специальные усиленные конфигурации и катушки.

Здесь особенно важно не перепутать максимальный диаметр с реальной производственной задачей. Если, например, на условном предприятии 90% инструмента находится в диапазоне от 6 до 20 миллиметров, возможность работать с очень крупными оправками может использоваться всего несколько раз в месяц.

При выборе смотрите не только на максимум. Гораздо важнее основной диапазон диаметров, частота операций и требуемая скорость цикла.

Как выглядит усадка крупной оправки

Видео HAIMER, патрон Heavy Duty.

10. Народные хитрости: чего лучше не делать

Эти приёмы встречаются в цехах, но греют медленнее индукции и не дают такого контроля температуры. Горелку на термоусадочном патроне применять не следует.

«Можно просто погреть феном»

Промышленный фен нельзя считать полноценной заменой индукционной установке: он не даёт такого контроля температуры.

«Горелкой быстрее»

Мнение, что горелкой быстрее, неверно: пламя греет патрон медленнее индукции. Дело не только в скорости, но и в распределении тепла: возможен локальный перегрев. Применять горелку на термоусадочном патроне не следует.

«Один режим подходит всем»

Нет, один режим подходит не всем: на процесс влияют геометрия патрона, диаметр зажима, размер конуса, материал и допуски.

Безопасность

В отверстии перед нагревом не должно быть масла и СОЖ (смазочно-охлаждающей жидкости): они могут вытолкнуть инструмент или растрескать патрон.
Не греть повторно неостывший патрон: он может перегреться и разрушиться.
Патрон местами очень горячий: работать в перчатках и защитных очках, не вынимать его из установки, пока он не остынет.
Металлические предметы, например кольца и цепочки, держать вдали от катушки. Людям с кардиостимулятором работать на установке нельзя, а во время её работы им надо держаться не ближе 1 метра.
Если вредных для здоровья паров избежать нельзя, их нужно удалять вытяжкой.

Оператор работает с термоусадочной установкой — Рис. 12. Оператор у термоусадочной установки.

Главное правило термоусадки: если производитель оправки или оборудования задаёт собственный режим, именно он должен быть отправной точкой. Универсальный режим только «по диаметру» не гарантирует одинакового результата.

11. Как выбрать установку для своего производства

Вместо вопроса «HAIMER, ZOLLER или BILZ?» полезнее сначала ответить на несколько технических вопросов.

Параметр	Что определить	Почему это важно
Диаметр инструмента	Основной диапазон и максимум	Определяет подходящую конфигурацию и катушку
Количество операций	Циклов в день или за смену	Позволяет оценить требуемую производительность
Охлаждение	Воздушное, контактное или прямое жидкостное	Влияет на длительность всего цикла и пропускную способность
Вылет инструмента	Нужна ли точная предварительная настройка	Определяет необходимость интеграции с измерением
Автоматизация	Сканирование, программное обеспечение, цифровой учёт	Снижает количество ручных операций
Тип производства	Единичное или серийное	Влияет на экономический эффект автоматизации

Небольшой участок

При небольшом количестве операций в день часто нет смысла переплачивать за максимальную автоматизацию.

Активная инструментальная зона

Когда операций много, на первый план выходят скорость охлаждения, удобство катушки и сокращение ручных настроек.

Серийное производство

При большом количестве однотипных инструментов становятся интересны идентификация, цифровые параметры и интеграция с управлением инструментом.

Требуется точный вылет

Здесь уже стоит оценивать комбинированные решения, где термоусадка и измерение объединены в одном рабочем процессе.

12. Как оценить экономический эффект от термоусадочной установки

Стоимость такой установки имеет смысл считать не только через цену самого оборудования. Для расчёта окупаемости стоит учитывать количество усадок в день, среднее время одного цикла, стоимость часа работы оператора, последующую наладку инструмента и частоту повторных установок. Главный экономический эффект может появляться вообще не на этапе нагрева.

Экономия времени оператора

Сокращение времени подготовки инструмента

Снижение количества ручных операций

Меньше повторных настроек и корректировок

Условно экономический эффект складывается из экономии времени оператора, сокращения наладки и числа ошибок. Каждый фактор оценивают отдельно, по своим данным.

Инструмент, подготовленный методом термоусадки

Итог: чем различаются подходы HAIMER, ZOLLER и BILZ

Индукционная термоусадка давно перестала быть просто способом нагреть патрон.

Современная установка объединяет нагрев, охлаждение, настройку инструмента, идентификацию данных и, в некоторых конфигурациях, измерение.

HAIMER делает акцент на модульности и цифровой интеграции, ZOLLER - на сочетании термоусадки с измерением и визуальной помощи оператору, а BILZ - на автоматизации и жидкостном охлаждении.

А выбирать конкретное решение стоит после анализа собственного процесса: какие оправки используются, сколько циклов выполняется за смену, какие диаметры рабочие и сколько времени сотрудники тратят на подготовку каждого инструмента.
